Deteksi kapasitor yang rusak biasanya dilakukan dengan menggunakan multimeter
Deteksi kesalahan kapasitor non-polar:
Saat pengujian, pertama-tama matikan pointer multimeter secara mekanis. Kemudian pilih rentang Rx10k ohm multimeter, dan sentuhkan probe merah dan hitam meteran ke dua pin kapasitor yang akan diuji, amati perubahan nilai resistansi yang ditunjukkan oleh multimeter.
Jika pena terhubung secara instan, penunjuk berayun sedikit ke kanan dan kemudian kembali ke tak terhingga; Setelah mengganti probe dan mengukur kembali, jika penunjuk masih berayun sedikit ke kanan dan kembali ke tak terhingga pada saat probe dihubungkan, hal ini menunjukkan bahwa kapasitor dalam keadaan normal.
Jika penunjuk multimeter berayun ke kanan dekat 0 pada saat penyambungan, hal ini menunjukkan bahwa kapasitor mengalami kebocoran parah atau rusak.
Jika penunjuk multimeter tidak dapat kembali ke tak terhingga setelah berayun ke kanan pada saat penyambungan, hal ini menunjukkan bahwa kapasitor mengalami kebocoran listrik.
Jika penunjuk multimeter tidak bergerak pada saat penyambungan, hal ini menunjukkan bahwa kapasitor dalam keadaan rangkaian terbuka.
Deteksi kesalahan kapasitor elektrolitik:
Kapasitor elektrolitik adalah kapasitor terpolarisasi. Sebelum pengujian, gunakan obeng atau garis lurus untuk melepaskan sisa muatan pada kapasitor. Kemudian sambungkan probe hitam multimeter ke terminal positif kapasitor dan probe merah ke terminal negatif, dan amati osilasi penunjuk meter.
Pada saat penyambungan awal, multimeter harus membelok ke kanan dengan sudut yang signifikan dan kemudian kembali ke kiri. Sampai berhenti pada titik tertentu, nilai resistansi yang diukur adalah resistansi isolasi maju kapasitor. Resistansi yang diukur setelah menukar probe adalah resistansi isolasi terbalik dari kapasitor.
Jika penunjuk meteran tidak bergerak, hal ini menunjukkan bahwa kapasitansi kapasitor ini telah hilang atau ada pemutusan sirkuit internal.
Jika meteran mengukur bahwa resistansi isolasi maju dan mundur kapasitor sangat kecil atau nol, hal ini menunjukkan bahwa kapasitor mengalami kebocoran besar atau korsleting internal.

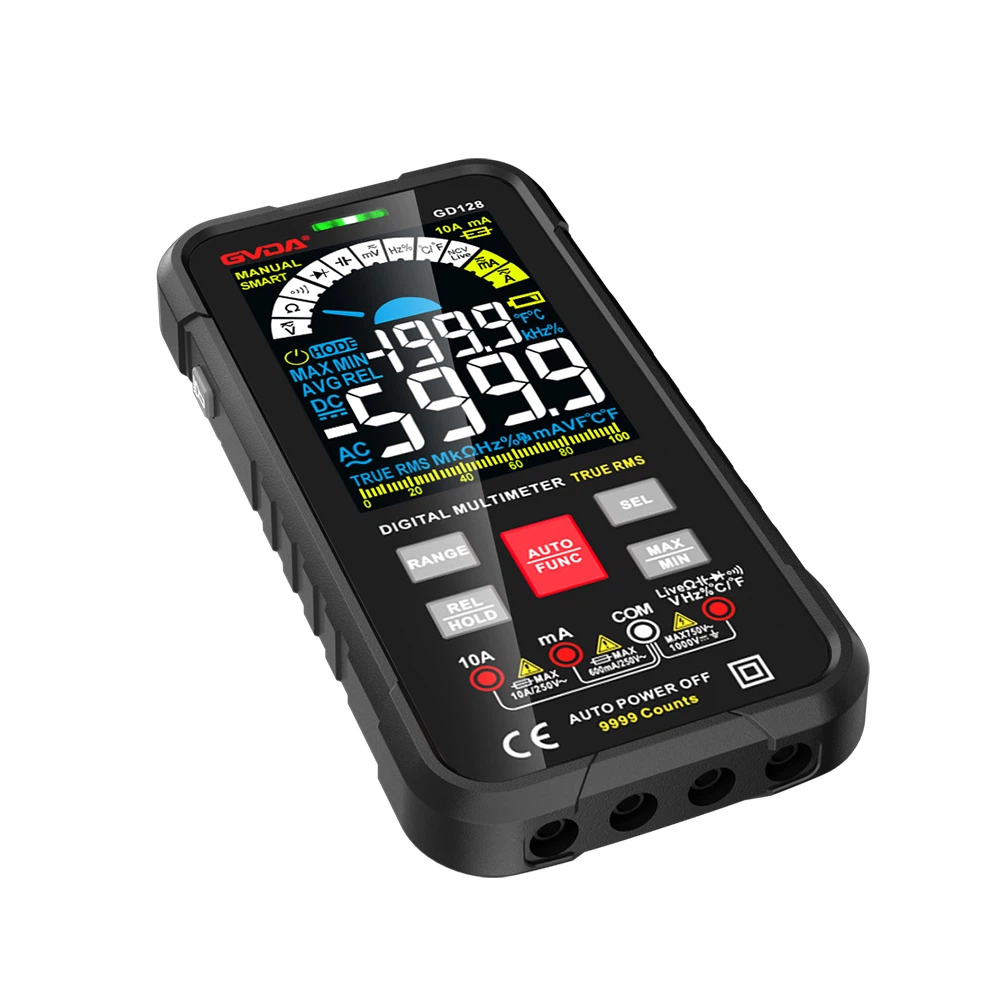

Multimeter digital untuk mendeteksi kesalahan kapasitor
Tempatkan multimeter digital pada rentang kapasitor dan pilih rentang yang sesuai berdasarkan jumlah listrik. Setelah kapasitor yang diuji benar-benar habis, langsung colokkan kedua pin kapasitor ke dalam lubang uji untuk pengukuran; Alternatifnya, gunakan dua probe untuk langsung menyentuh pin kapasitor untuk pengukuran, dan kapasitas kapasitor yang diukur akan ditampilkan langsung pada multimeter.
Saat mengukur kapasitor elektrolitik dengan multimeter digital, setelah kapasitor yang akan diukur benar-benar habis, probe merah meteran harus dihubungkan ke kutub positif kapasitor dan probe hitam harus dihubungkan ke kutub negatif kapasitor. Pada titik ini, resistansi isolasi positif terukur dari kapasitor diperoleh, dan sebaliknya, resistansi terukur adalah resistansi isolasi negatif.
Teknik substitusi kapasitor:
1. Kapasitas kapasitor pengganti pada dasarnya harus sama dengan kapasitas kapasitor asli.
2. Kapasitor tegangan tinggi dapat menggantikan kapasitor tegangan rendah, tetapi kapasitor tegangan rendah tidak dapat menggantikan kapasitor tegangan tinggi.
3. Sambungan paralel kapasitor berkapasitas kecil dapat menggantikan kapasitor berkapasitas besar; Kapasitor berkapasitas besar yang disusun secara seri dapat menggantikan kapasitor berkapasitas kecil.
4. Kapasitor elektrolit seri terbalik dapat digunakan untuk menggantikan kapasitor non-polar.
5. Untuk kapasitor osilasi frekuensi tinggi dan kapasitor filter daya, kapasitor biasa tidak dapat digunakan sebagai pengganti.
