Fungsi dan Cara Penggunaan Test Pen yang Benar

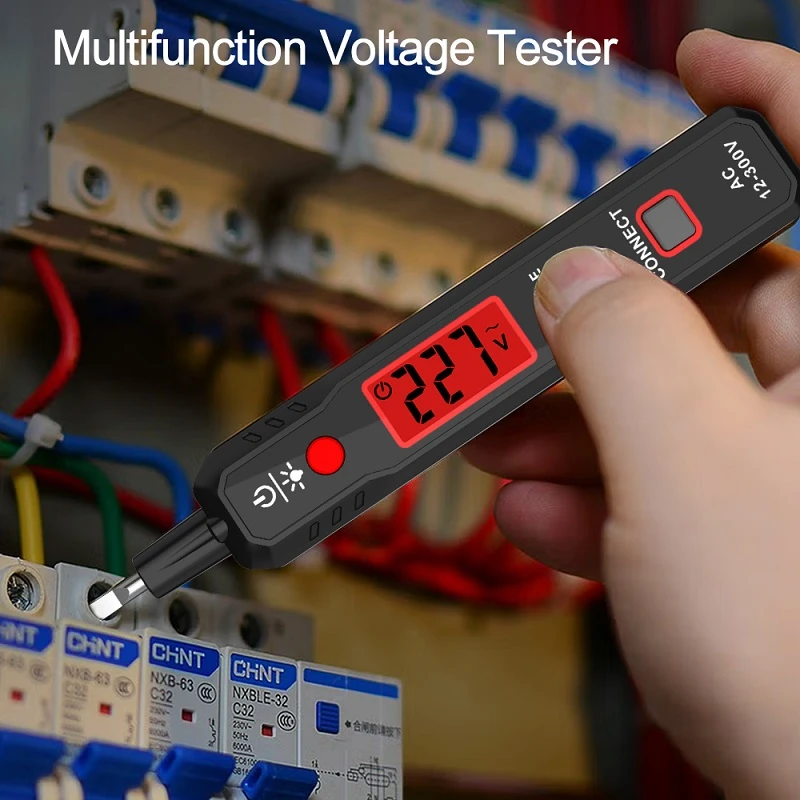

Penggunaan pena tes tampilan digital yang benar harus menguasai konten berikut:
(1) Deskripsi Tombol:
(Kunci) LANGSUNG, ukur langsung dengan tombol (jauh dari layar LCD), yaitu bila menggunakan pena untuk langsung menghubungi rangkaian, silakan tekan tombol ini.
(Kunci B) INDUKTANSI, tombol pengukuran induksi (dekat dengan layar LCD), yaitu saat menggunakan pena untuk merasakan kontak dengan sirkuit, silakan tekan tombol ini.
Catatan: Tidak peduli bagaimana pena dicetak, harap diingat bahwa pena yang jauh dari layar LCD adalah untuk pengukuran langsung; Yang paling dekat dengan kristal cair adalah kunci penginderaan.
(2) Pena uji tampilan digital cocok untuk deteksi langsung arus AC dan DC mulai dari 12 hingga 250 V, serta deteksi tidak langsung garis nol AC, garis fase, dan titik putus. Itu juga dapat mengukur hidup/mati konduktor yang tidak bermuatan.
(3) Deteksi langsung:
① Angka terakhir adalah nilai tegangan yang diukur.
② Jika nilai tampilan jeda tinggi tidak 70%, nilai jeda rendah akan ditampilkan.
③ Saat mengukur arus searah, sentuh kutub lainnya dengan tangan Anda.
(4) Deteksi tidak langsung: Tahan tombol B dan letakkan ujung pena di dekat kabel listrik. Jika kabel listrik hidup, simbol tegangan tinggi akan ditampilkan pada tampilan pena tampilan digital.
(5) Deteksi titik putus: Tekan dan tahan tombol B, dan saat bergerak secara membujur di sepanjang kabel, titik putus tersebut terletak di tempat yang tidak ada tampilan di jendela tampilan.
Metode penggunaan alternatif untuk mengukur pena listrik
(1) Dapat digunakan untuk pengukuran fasa nuklir tegangan rendah untuk menentukan apakah ada kabel di sirkuit yang sefase atau di luar fasa. Cara spesifiknya adalah dengan berdiri di atas suatu benda yang diisolasi dari tanah, memegang pulpen dengan kedua tangan, kemudian menguji kedua kabel yang akan diuji. Jika kedua pena pengukur memancarkan cahaya yang sangat terang, kedua kabel tersebut keluar fase; Sebaliknya, ia berada dalam fase, yang dinilai berdasarkan prinsip bahwa perbedaan tegangan antara dua elektroda gelembung neon pada pena pengukur berbanding lurus dengan intensitas cahayanya.
(2) Dapat digunakan untuk membedakan antara arus bolak-balik dan arus searah. Saat menggunakan pena uji untuk pengujian, jika kedua kutub pada gelembung neon pena uji memancarkan cahaya, itu adalah arus bolak-balik; Jika hanya salah satu dari dua kutub yang memancarkan cahaya, maka itu adalah arus searah.
(3) Dapat menentukan terminal positif dan negatif arus searah. Hubungkan pena uji ke sirkuit DC untuk pengujian, dan elektroda dengan gelembung neon yang bersinar adalah elektroda negatif, sedangkan elektroda tanpa gelembung neon yang bersinar adalah elektroda positif.
(4) Dapat digunakan untuk menentukan apakah DC dibumikan. Dalam sistem DC dengan insulasi ke tanah, berdiri di atas tanah dapat digunakan untuk menghubungi kutub positif atau negatif sistem DC dengan pena pengukur. Jika gelembung neon pada pena pengukur tidak menyala, tidak ada fenomena grounding. Jika gelembung neon menyala, ini menandakan grounding. Jika menyala di ujung pena, ini menandakan ground positif. Jika bersinar di ujung jari, itu adalah landasan negatif. Namun, harus diperhatikan bahwa dalam sistem DC dengan relai pemantauan pentanahan, metode ini tidak dapat digunakan untuk menentukan apakah sistem DC dibumikan.
