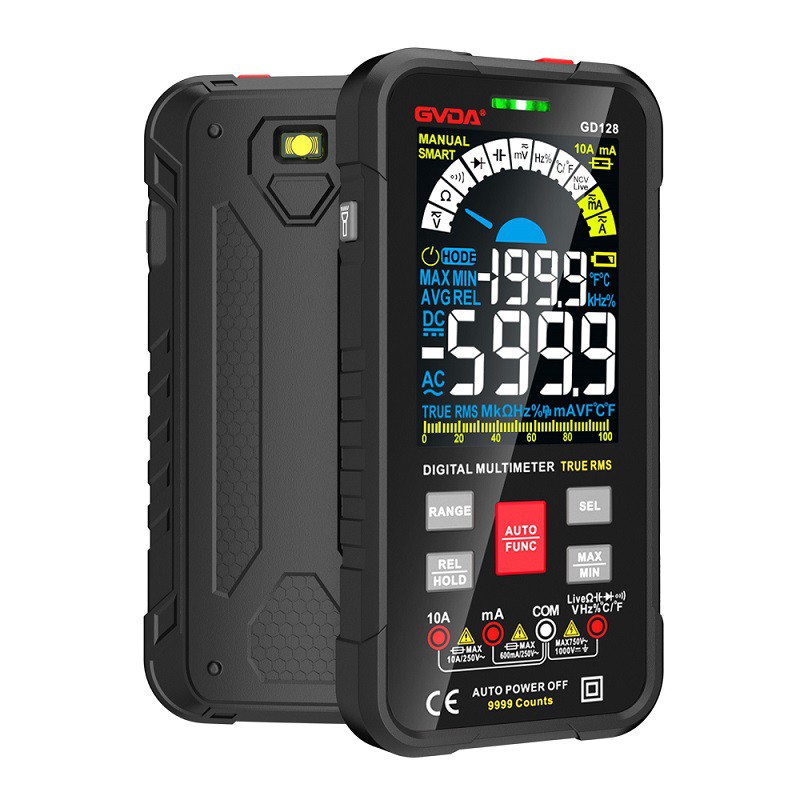

Mengukur kualitas kapasitansi dengan meteran universal digital
1) Penilaian baik atau buruk
Langkah 1: Pemilihan gigi. Putar sakelar konversi multimeter digital ke roda gigi bertanda simbol "Ω", dan pilih roda gigi rentang "dioda dengan bel".
Langkah 2: Deteksi operasi. Kedua probe tidak membedakan antara positif dan negatif, tetapi menyentuh kedua pin kapasitor secara terpisah. Pada titik ini, angka yang ditampilkan di layar LCD berkedip cepat dan segera menampilkan simbol awal (juga dikenal sebagai "simbol luapan") "1", dan kemudian menukar pena untuk menguji lagi. Pada titik ini, tanda negatif "~" muncul sebelum angka yang ditampilkan pada layar LCD, dan kemudian angka tersebut berkedip dengan cepat, dengan simbol awal "1" muncul. Keadaan di atas menunjukkan bahwa proses pengisian maju dan mundur kapasitor yang diuji adalah normal dan baik. Jika selama proses pengujian di atas, angka yang ditampilkan pada layar LCD tidak dapat menampilkan "1" setelah berkedip cepat, dan terdapat pembacaan resistansi yang tidak stabil sepanjang waktu, ini menunjukkan bahwa kapasitor yang diuji mengalami kebocoran; Jika layar LCD menampilkan "0" (atau mendekati "0") selama dua pengujian pertukaran probe dan bel terus berdering, ini menunjukkan bahwa kapasitor yang diuji telah mengalami hubungan pendek; Jika yang ditampilkan hanya simbol luapan “1” tanpa proses flashing angka, hal ini menandakan kapasitor yang diuji dalam keadaan rangkaian terbuka.
Catatan: Untuk kapasitor dengan kapasitas lebih besar, ketika kedua probe menyentuh pin di kedua ujung kapasitor, bel akan berbunyi singkat. Semakin besar kapasitas kapasitor, maka buzzer akan berbunyi semakin lama. Hal ini karena pada awal pengisian kapasitor berkapasitas besar, sejumlah besar muatan heterogen bergerak dan terakumulasi menuju kedua pelat kapasitor pada rangkaian, sehingga menghasilkan arus yang lebih tinggi dan impedansi yang lebih rendah pada rangkaian. Oleh karena itu, saat menguji kapasitor dengan kapasitas lebih besar, waktu kontak probe dengan pin kapasitor tidak boleh terlalu pendek, jika tidak maka dapat menyebabkan penilaian yang salah.
Langkah 3: Deteksi dan penilaian apakah ada kebocoran.
Ketika pendeteksian langkah kedua di atas selesai dan proses kedipan digital pada layar LCD multimeter digital selesai, dan hanya simbol luapan "1" yang ditampilkan dan tidak berubah lagi, menandakan bahwa proses pengisian daya yang diuji kapasitor telah habis, dan sudah terdapat tegangan penyimpanan sekitar 2.6V di kedua ujungnya (tegangan ini adalah tegangan antara dua probe multimeter digital saat menggunakan roda gigi dioda). Pada titik ini, lepaskan kabel dari pin kapasitor, lalu putar sakelar konversi multimeter digital ke rentang pengukuran tegangan DC yang ditandai dengan simbol "V -". Pilih rentang rentang 20V, lalu sentuh kedua ujung kapasitor secara terpisah untuk mendeteksi tegangan penyimpanan energi di kedua ujungnya. Dengan mengamati kecepatan penurunan nilai tegangan pada layar LCD, seseorang dapat mengetahui apakah kapasitor yang diukur mengalami kebocoran. Jika pembacaan tegangan secara bertahap menurun dengan kecepatan yang sangat lambat, ini menunjukkan bahwa energi yang tersimpan dari kapasitor dilepaskan secara perlahan melalui "resistansi internal", yang menunjukkan bahwa tidak ada fenomena kebocoran pada kapasitor yang diukur; Jika pembacaan tegangan turun dengan cepat dan dengan cepat turun menjadi 0, hal ini menunjukkan bahwa kapasitor yang diukur mengalami kebocoran dan tidak dapat terus digunakan pada rangkaian.
2) Penilaian apakah kapasitas telah berubah
Langkah 1: Dengan menggunakan besi solder listrik, perpanjang pin di kedua ujung kapasitor dengan kabel untuk memudahkan penyisipan ke dalam soket pengukuran kapasitor multimeter digital.
Langkah 2: Pengoperasian deteksi kapasitas. Putar sakelar konversi multimeter digital ke rentang pengukuran kapasitas kapasitor yang ditandai dengan "F", lalu pilih rentang rentang yang sesuai berdasarkan kapasitas nominal kapasitor yang diuji. Kemudian sentuhkan pin kapasitor yang memanjang beberapa kali untuk mengosongkannya, dan setelah operasi pelepasan, masukkan kedua pin tersebut ke dalam dua soket strip berlabel "cx". Karena perbedaan antara positif dan negatif pada dua jack strip ini, saat memasukkan pin kapasitor, polaritas positif dan negatif dari kapasitor elektrolitik yang diuji harus sejajar dengan simbol "+" dan "-" yang ditandai pada jack untuk memastikan akurasi pengukuran. .
Langkah 3: Buatlah penilaian berdasarkan bacaan.
Setelah pembacaan yang ditampilkan pada layar LCD stabil setelah beberapa saat, kualitas kapasitor dapat dinilai berdasarkan perbedaan antara kapasitas nominal dan pembacaan. Karena rentang kesalahan yang diijinkan dari kapasitor elektrolitik niobium dan tantalum adalah ± 10%, jika pembacaan yang ditampilkan tetap stabil dalam rentang kesalahan yang diijinkan, hal ini menunjukkan bahwa kapasitor yang diuji baik; Jika pembacaannya terlalu kecil dibandingkan dengan kapasitas nominalnya, berarti kapasitas kapasitor telah berubah dan tidak dapat digunakan lagi; Jika simbol luapan "1" tidak lagi ditampilkan pada layar LCD pada awalnya, ini menunjukkan bahwa rangkaian internal kapasitor rusak atau elektrolit kering, dan kapasitas telah hilang sepenuhnya; Jika pembacaan menunjukkan "0" atau mendekati "0" dan bel terus berbunyi, ini menunjukkan bahwa kapasitor yang diukur mengalami korsleting internal.
