Trafo arus, CT: Trafo arus elektromagnetik banyak digunakan dalam sistem tenaga, dan prinsip kerjanya mirip dengan trafo.

Ciri-ciri trafo arus adalah sebagai berikut : (1) Kumparan primer dirangkai seri pada rangkaian dengan jumlah lilitan yang sedikit, sehingga arus pada kumparan primer bergantung sepenuhnya pada arus beban rangkaian yang akan diuji, namun tidak ada pengaruhnya. lakukan dengan arus sekunder; (2) Impedansi kumparan arus instrumen dan relai yang dihubungkan dengan kumparan sekunder trafo arus sangat kecil, sehingga dalam keadaan normal trafo arus berjalan dalam keadaan mendekati hubung singkat.

Rasio arus pengenal primer dan sekunder transformator arus disebut rasio induktansi timbal balik pengenal transformator arus: kn=I1n/I2n.

Karena arus pengenal I1n kumparan primer telah distandarisasi dan arus pengenal I2n kumparan sekunder disatukan menjadi 5(1 atau 0.5) A, rasio induktansi timbal balik pengenal transformator arus juga telah distandarisasi. terstandarisasi. Kn juga dapat dinyatakan secara kasar sebagai rasio belitan belitan primer dan sekunder transformator, yaitu kn≈kN=N1/N2 adalah jumlah belitan belitan primer dan sekunder.

Fungsi trafo arus adalah untuk mengukur arus yang relatif besar.

Secara umum, jika Anda ingin mengukur arus 400A, apa yang harus Anda lakukan tanpa meteran watt-jam 400A? Oleh karena itu, sebaiknya gunakan trafo arus untuk mengubah arus besar menjadi arus kecil dan memasukkannya ke dalam watt-hour meter. Trafo memiliki rasio yang bervariasi, misalnya 200/5 adalah 40 kali lipat dari meteran watt-jam, yang berarti meteran watt-jam Anda telah diisi satu kali. Faktanya, Anda telah menggunakan listrik 40 derajat, dan trafonya banyak levelnya, dengan 15/5.

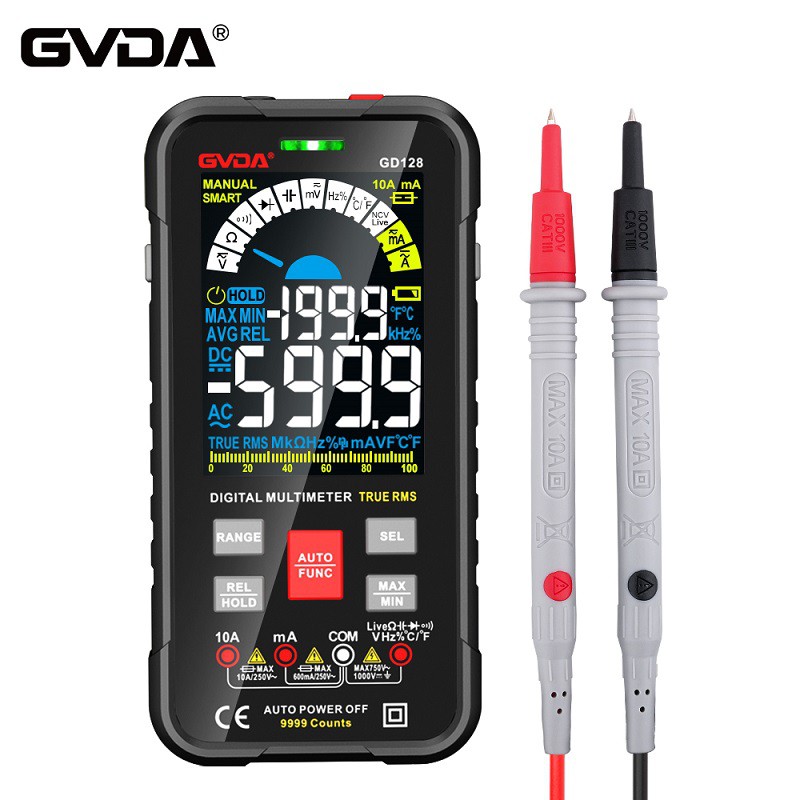

Untuk di lapangan, cara terbaik untuk mengetahui polaritas trafo adalah dengan menggunakan baterai kering dan alat penunjuk multimeter MF47. Dengan kabel, ini adalah yang paling langsung dan mudah dilihat, dan akurasinya bisa mencapai lebih dari 90%. Caranya sangat sederhana. Trafo sekunder standar dengan P1 P2 di sisi primer adalah S1S2 K1K2, dst. Hubungkan elektroda positif di sisi sekunder P1 ke elektroda negatif S1, dan sisi sekunder dihubungkan langsung. Kemudian langsung arus DC dihubung pendek ke sisi primer trafo dengan baterai. Pada saat ini, Anda akan melihat bahwa jika ayunan penunjuk multimeter sangat positif searah jarum jam, maka negatif berlawanan arah jarum jam, menunjukkan bahwa belitan internal salah. Saat ini, Anda harus mengamatinya secara detail. Karena ayunan penunjuknya tidak besar, disarankan untuk menggunakan dua baterai 1# dengan cara yang sama, karena terlalu berbahaya jika memiliki terlalu banyak baterai, dan berhenti selama setengah jam atau mengganti baterai setelah sekitar 10 pengujian. Karena baterai sangat panas saat pengujian, disarankan agar Anda tidak malas menggunakan 126V yang dikonversi dari arus bolak-balik karena Anda menghemat baterai, tetapi kesalahannya meningkat dan keamanannya menurun.
