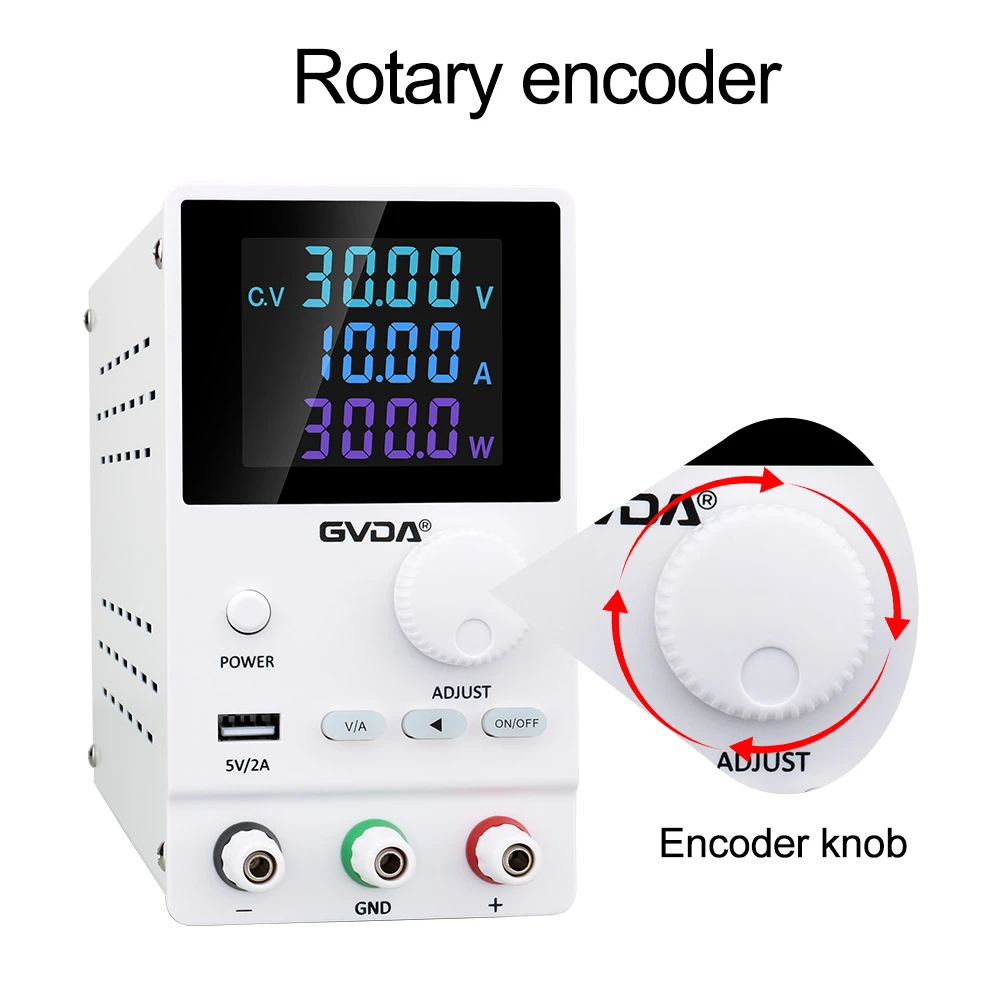

Prinsip kerja catu daya switching DC Klasifikasi catu daya switching DC
Catu daya switching DC menggunakan sirkuit untuk mengontrol tabung switching agar dapat hidup dan mati dengan kecepatan tinggi. Arus bolak-balik disuplai ke transformator untuk diubah menjadi arus searah frekuensi tinggi, sehingga menghasilkan rangkaian tegangan yang diperlukan! Alasan mengapa diubah menjadi arus bolak-balik frekuensi tinggi adalah karena efisiensi arus bolak-balik frekuensi tinggi pada rangkaian transformator jauh lebih tinggi daripada 50HZ. Oleh karena itu, trafo switching dapat dibuat sangat kecil, dan tidak terlalu panas saat bekerja! ! Biayanya sangat rendah. Jika 50HZ tidak diubah ke frekuensi tinggi, maka peralihan catu daya tidak ada artinya.
prinsip bekerja
1. Masukan daya AC diperbaiki dan disaring menjadi DC;
2. Kontrol tabung switching melalui sinyal pWM (modulasi lebar pulsa) frekuensi tinggi, dan tambahkan DC tersebut ke primer transformator switching;
3. Tegangan frekuensi tinggi diinduksi pada sekunder transformator switching dan disuplai ke beban melalui penyearah dan penyaringan;
4. Bagian keluaran diumpankan kembali ke rangkaian kontrol melalui rangkaian tertentu untuk mengontrol siklus kerja pWM guna mencapai keluaran yang stabil.
Ketika daya AC dimasukkan, umumnya harus melewati sesuatu seperti loop arus listrik untuk menyaring gangguan pada jaringan listrik dan pada saat yang sama menyaring gangguan dari catu daya ke jaringan listrik;
Ketika dayanya sama, semakin tinggi frekuensi switching, semakin kecil ukuran transformator switching, tetapi semakin tinggi persyaratan untuk tabung switching;
Sekunder dari transformator switching dapat memiliki banyak belitan atau satu belitan dengan banyak ketukan untuk mendapatkan keluaran yang diperlukan;
Umumnya, beberapa rangkaian proteksi harus ditambahkan, seperti proteksi tanpa beban, hubung singkat, dan proteksi lainnya, jika tidak, catu daya switching dapat terbakar.
Terutama digunakan dalam industri dan beberapa peralatan rumah tangga, seperti televisi, komputer, dll.
Klasifikasi catu daya switching DC
Catu daya DC pengalihan frekuensi tinggi
Catu daya DC switching frekuensi tinggi [1] menggunakan IGBT impor berkualitas tinggi sebagai perangkat daya utama dan bahan paduan magnetik lunak ultra-mikrokristalin (juga dikenal sebagai nanokristalin) sebagai inti transformator utama. Sistem kontrol utama mengadopsi teknologi kontrol multi-loop. Tindakan telah diambil untuk mencegah semprotan garam dan pengasaman. Produk catu daya memiliki struktur yang masuk akal dan keandalan yang kuat. Catu daya ini telah menjadi produk terbaru dari catu daya yang dikontrol silikon dengan kinerja unggul dalam ukuran kecil, ringan, efisiensi tinggi, dan keandalan tinggi. Sangat cocok untuk berbagai tempat perawatan permukaan presisi seperti eksperimen, oksidasi, elektrolisis, galvanisasi, pelapisan nikel, pelapisan timah, pelapisan kromium, fotolistrik, peleburan, pembentukan kimia, korosi, dll. Ia juga menerima pujian bulat dari pengguna dalam aspek seperti seperti anodisasi, pelapisan vakum, elektrolisis, elektroforesis, pengolahan air, penuaan produk elektronik, pemanas listrik, dan elektrokimia. Khususnya di bidang industri PCB, elektroplating dan elektrolisis, telah menjadi produk catu daya pilihan pertama bagi banyak pelanggan.
