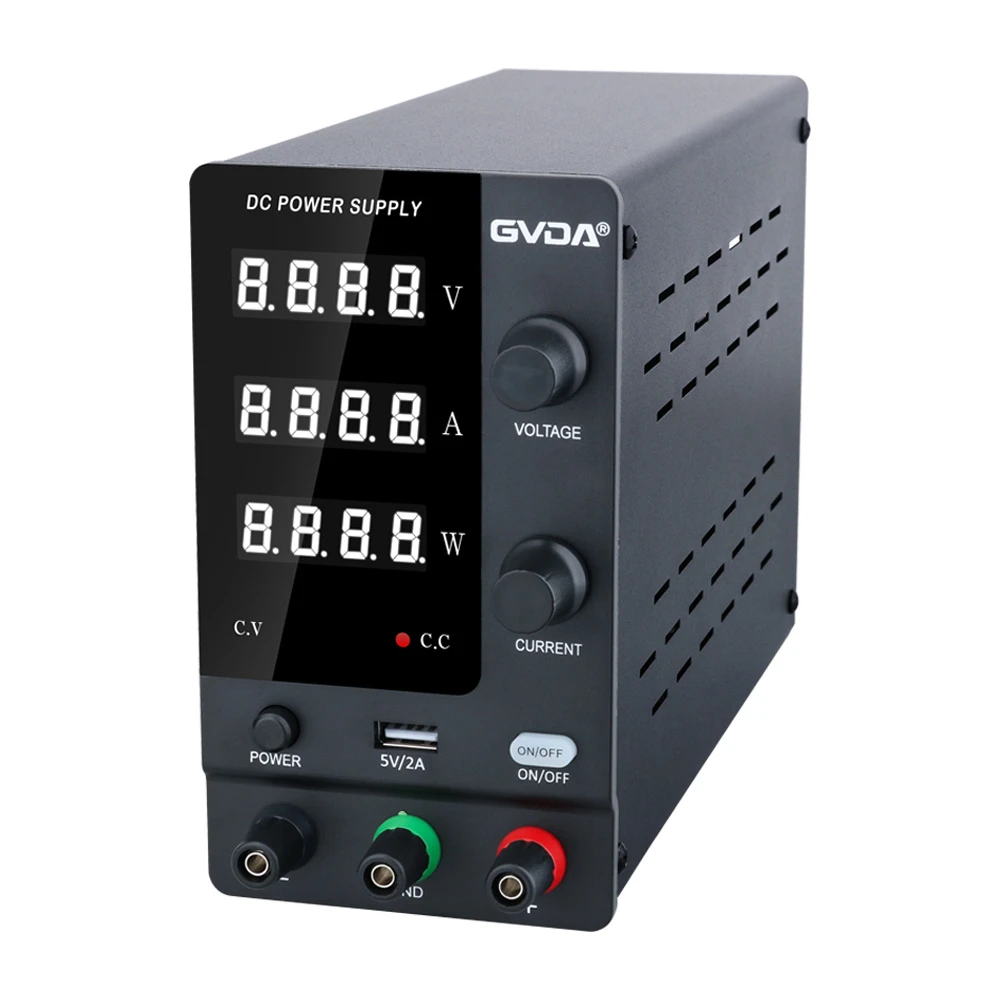

Prinsip kerja catu daya DC-Klasifikasi catu daya DC
prinsip bekerja
1. Masukan daya AC diperbaiki dan disaring menjadi DC;
2. Kontrol tabung switching melalui sinyal pWM (modulasi lebar pulsa) frekuensi tinggi, dan tambahkan DC ke primer transformator switching;
3. Sisi sekunder dari transformator pengalih menginduksi tegangan frekuensi tinggi, yang diperbaiki dan disaring untuk memasok beban;
4. Bagian output diumpankan kembali ke sirkuit kontrol melalui sirkuit tertentu untuk mengontrol siklus tugas pWM untuk mencapai tujuan output yang stabil.
Ketika daya AC dimasukkan, umumnya melewati sesuatu seperti lingkaran arus untuk menyaring gangguan pada jaringan listrik, dan pada saat yang sama menyaring gangguan dari catu daya ke jaringan listrik;
Ketika kekuatannya sama, semakin tinggi frekuensi switching, semakin kecil ukuran transformator switching, tetapi semakin tinggi persyaratan untuk tabung switching;
Sekunder dari transformator pensaklaran dapat memiliki banyak belitan atau belitan dengan banyak ketukan untuk mendapatkan keluaran yang diperlukan;
Secara umum, beberapa sirkuit perlindungan harus ditambahkan, seperti tanpa beban, hubungan pendek dan perlindungan lainnya, jika tidak, catu daya switching dapat terbakar.
Terutama digunakan dalam industri dan beberapa peralatan rumah tangga, seperti TV, komputer, dll.
Klasifikasi catu daya switching DC
Pengalihan Frekuensi Tinggi Catu Daya DC
Catu daya DC switching frekuensi tinggi [1] menggunakan IGBT impor berkualitas tinggi sebagai perangkat daya utama, dan menggunakan bahan paduan magnetik lunak ultra-mikrokristalin (juga dikenal sebagai nanokristalin) sebagai inti transformator utama. Sistem kontrol utama mengadopsi teknologi kontrol multi-loop. Langkah-langkah pengasaman semprotan anti-garam telah diambil. Produk catu daya memiliki struktur yang wajar dan keandalan yang kuat. Catu daya telah menjadi produk terbaru dari catu daya thyristor karena ukurannya yang kecil, ringan, efisiensi tinggi, dan keandalan tinggi. Sangat cocok untuk berbagai tempat perawatan permukaan presisi seperti percobaan, oksidasi, elektrolisis, galvanisasi, pelapisan nikel, pelapisan timah, pelapisan krom, fotolistrik, peleburan, pembentukan kimia, korosi, dll. Dalam anodisasi, pelapisan vakum, elektrolisis, elektroforesis, air perawatan, penuaan produk elektronik, pemanas listrik, elektrokimia, dll., itu juga menerima pujian bulat dari pengguna. Terutama di industri PCB, elektroplating, dan elektrolisis, ini telah menjadi produk catu daya pilihan bagi banyak pelanggan.
Fitur Aplikasi
1. Kurangi porositas, kecepatan pembentukan inti kristal lebih cepat daripada kecepatan pertumbuhan, yang mendorong penyempurnaan inti kristal.
2. Tingkatkan kekuatan pengikat, buat film pasivasi rusak, dan bantu kombinasi kuat antara substrat dan pelapis.
3. Meningkatkan kemampuan penutup dan kemampuan pendispersi, potensi negatif katoda yang tinggi juga dapat menyimpan bagian yang dipasivasi dalam pelapisan listrik biasa, dan memperlambat "pembakaran" dan "dendritik" bagian yang menonjol dari bagian kompleks karena konsumsi ion yang diendapkan secara berlebihan Untuk cacat pengendapan, ketebalan lapisan dengan karakteristik tertentu (seperti warna, tidak ada porositas, dll.) dapat dikurangi menjadi 1/3~1/2 dari aslinya, menghemat bahan mentah.
4. Kurangi tekanan internal lapisan, perbaiki cacat kisi, kotoran, rongga, tumor, dll., Mudah mendapatkan lapisan bebas retak, dan kurangi aditif.
5. Sangat bermanfaat untuk mendapatkan lapisan paduan dengan komposisi yang stabil.
6. Untuk meningkatkan pembubaran anoda, tidak diperlukan aktivator anoda.
7. Memperbaiki sifat mekanik dan fisik lapisan, seperti meningkatkan densitas untuk mengurangi resistansi permukaan dan resistansi volume, meningkatkan ketangguhan, ketahanan aus, ketahanan korosi dan mengendalikan kekerasan lapisan.
Komposisi catu daya switching DC
Seluruh proses input sirkuit langsung dan utama dari jaringan AC dan output DC: [
1. Filter input: Fungsinya adalah untuk menyaring kekacauan yang ada di jaringan listrik, dan pada saat yang sama mencegah kekacauan yang dihasilkan oleh mesin dari umpan balik ke jaringan listrik publik.
2. Perbaikan dan penyaringan: langsung memperbaiki daya AC dari jaringan menjadi DC yang lebih halus untuk tahap transformasi berikutnya.
3. Pembalikan: Ubah arus searah yang diperbaiki menjadi arus bolak-balik frekuensi tinggi, yang merupakan bagian inti dari catu daya switching frekuensi tinggi. Semakin tinggi frekuensinya, semakin kecil rasio volume, berat, dan daya keluaran.
4. Perbaikan dan penyaringan keluaran: Menurut persyaratan beban, berikan catu daya DC yang stabil dan andal.
