Apa aturan pengoperasian amperemeter penjepit? Cara mengoperasikan amperemeter
Ammeter mengacu pada instrumen yang digunakan untuk mengukur arus di sirkuit AC dan DC. Pada diagram rangkaian, simbol ammeter adalah "Lingkaran A". Nilai arus dalam satuan standar "ampere" atau "A".

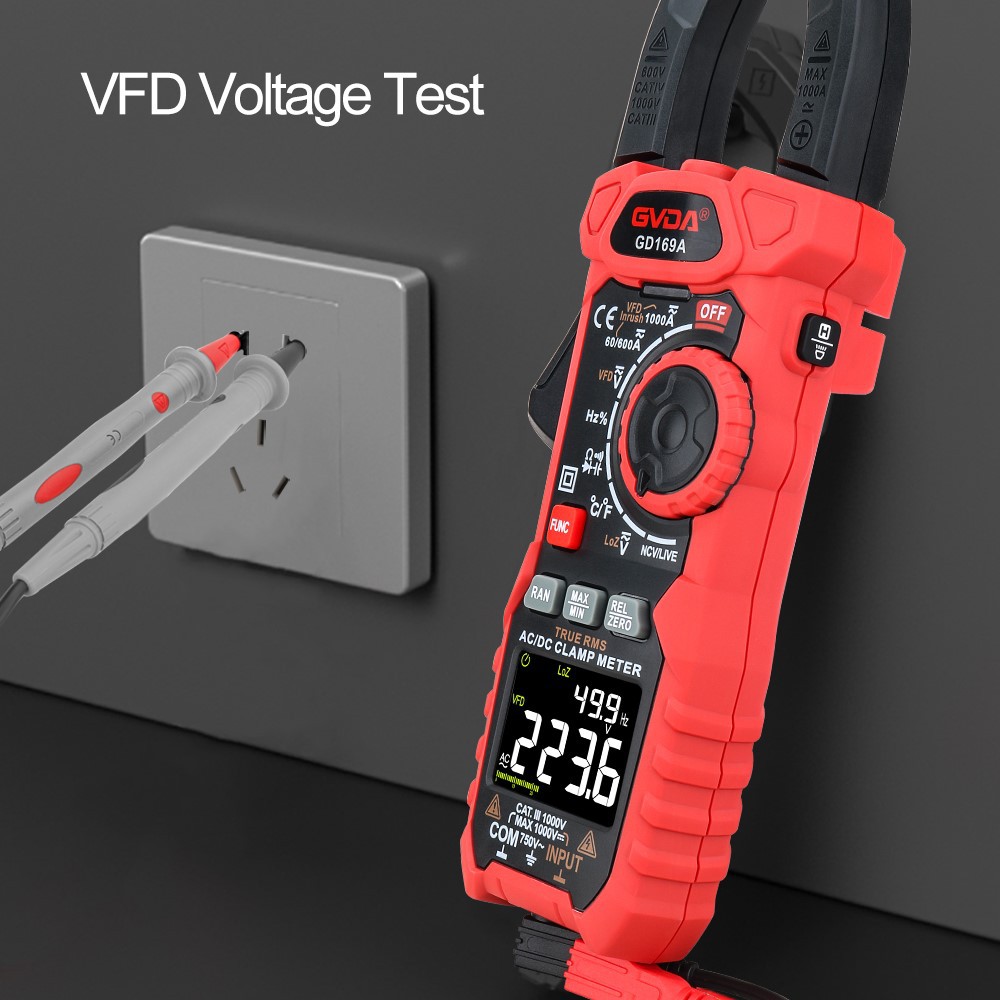

Pengoperasian dan penggunaan amperemeter penjepit
Ammeter tipe penjepit adalah kombinasi dari trafo arus dan ammeter. Inti besi trafo arus dapat dibuka ketika kunci pas dikencangkan; Kawat yang dilalui arus terukur dapat melewati celah terbuka pada inti besi tanpa memotongnya. Saat kunci pas dilepas, inti besi menutup.
Saat menggunakan ammeter tipe penjepit untuk mendeteksi arus, salah satu kabel (kabel) yang diuji perlu dijepitkan. Kliping pada dua kabel paralel tidak dapat mendeteksi arus. Selain itu, bila menggunakan bagian tengah (inti besi) ammeter tipe penjepit untuk pendeteksian, kesalahan pendeteksiannya kecil. Saat memeriksa konsumsi daya peralatan rumah tangga, lebih nyaman menggunakan pemisah kabel. Beberapa pemisah kawat dapat memperkuat arus deteksi sebanyak 10 kali lipat, Oleh karena itu, arus di bawah 1A dapat diperkuat sebelum dideteksi. Saat menggunakan ammeter penjepit DC untuk mendeteksi arus DC (DCA), jika aliran arus berlawanan maka akan menampilkan angka negatif. Fungsi ini dapat digunakan untuk mendeteksi apakah aki mobil dalam keadaan terisi atau habis
Deteksi RMS sebenarnya
Ammeter tipe penjepit dengan metode nilai rata-rata mendeteksi nilai rata-rata gelombang sinus melalui deteksi AC, dan menampilkan nilai setelah amplifikasi sebesar 1,11 kali (gelombang sinus AC) sebagai nilai efektif. Bentuk gelombang dan gelombang terdistorsi dengan laju bentuk gelombang berbeda selain gelombang sinus juga ditampilkan setelah amplifikasi sebesar 1,11 kali, sehingga mengakibatkan kesalahan indikasi. Oleh karena itu, ketika mendeteksi bentuk gelombang dan gelombang terdistorsi selain gelombang sinus, harap pilih ammeter tipe penjepit yang dapat langsung menguji nilai efektif sebenarnya.
Deteksi kebocoran
Deteksi kebocoran berbeda dengan deteksi arus normal, dimana dua (tipe kabel 2-fase tunggal) atau tiga (tipe kabel 3-fase tunggal, tipe kabel 3-fasa tiga) perlu dijepit bersama-sama. Kabel ground juga dapat dijepit untuk pengujian. Metode manajemen isolasi untuk mendeteksi arus bocor pada rangkaian tegangan rendah telah menjadi metode penilaian utama. Sejak dikonfirmasi oleh revisi standar teknis peralatan listrik pada tahun 1997, meteran penjepit arus bocor secara bertahap telah digunakan untuk pengujian di gedung dan pabrik yang tidak dapat dimatikan.
Cara menggunakan amperemeter
1. Koneksi meja
Amperemeter harus dihubungkan secara seri pada rangkaian yang akan diuji, sehingga arus mengalir masuk dari terminal “+” amperemeter dan keluar dari terminal “-”. Saat menggunakan amperemeter, kedua terminalnya tidak boleh dihubungkan langsung ke dua kutub catu daya, jika tidak maka amperemeter akan terbakar karena arus berlebih.
2. Pilih rentang tabel
Ammeter memiliki tiga terminal, seperti yang ditunjukkan pada gambar di atas. Jika ammeter dihubungkan ke terminal "+" dan "0.6", dengan kisaran 0.6A, baca kumpulan nilai pada dan di bawah putaran; Jika dihubungkan ke terminal "+" dan "3", dengan jangkauan 3A, baca kumpulan nilai pada pelat jam. Sebelum percobaan, jika belum mengetahui cara menyambungkannya, Anda dapat memperkirakan nilai arus pada rangkaian terlebih dahulu. Jika perkiraan arus kurang dari 0.6A, rentang tersebut harus dipilih. Jika perkiraan arus lebih besar dari 0.6A tetapi kurang dari 3A, rentang tersebut harus dipilih. Jika tidak dapat diperkirakan, metode kontak percobaan dapat digunakan (memperbaiki terminal dan dengan cepat menyentuh terminal jangkauan maksimum dengan ujung kabel lain dari rangkaian), dan kemudian memilih rentang yang sesuai berdasarkan sudut defleksi amperemeter. penunjuk.
3. Rangkaian koneksi percobaan
Setelah menghubungkan diagram fisik sesuai dengan diagram rangkaian, harus dilakukan percobaan penyambungan. Selama penyambungan percobaan, amati dengan cermat defleksi penunjuk ammeter. Jika penunjuk tidak membelok, ini menunjukkan bahwa ada pemutusan sirkuit di suatu tempat di sirkuit; Jika penunjuk membelok ke arah yang berlawanan, ini menunjukkan bahwa terminal positif dan negatif meteran terhubung ke arah yang berlawanan; Jika sudut defleksi penunjuk terlalu besar, ini menunjukkan bahwa rentang yang dipilih terlalu kecil; Jika sudut defleksi penunjuk terlalu kecil, hal ini menunjukkan bahwa jangkauannya terlalu besar. Kemudian, berdasarkan situasi yang diamati selama koneksi uji coba, lakukan penyesuaian yang sesuai sebelum melakukan eksperimen yang relevan.
