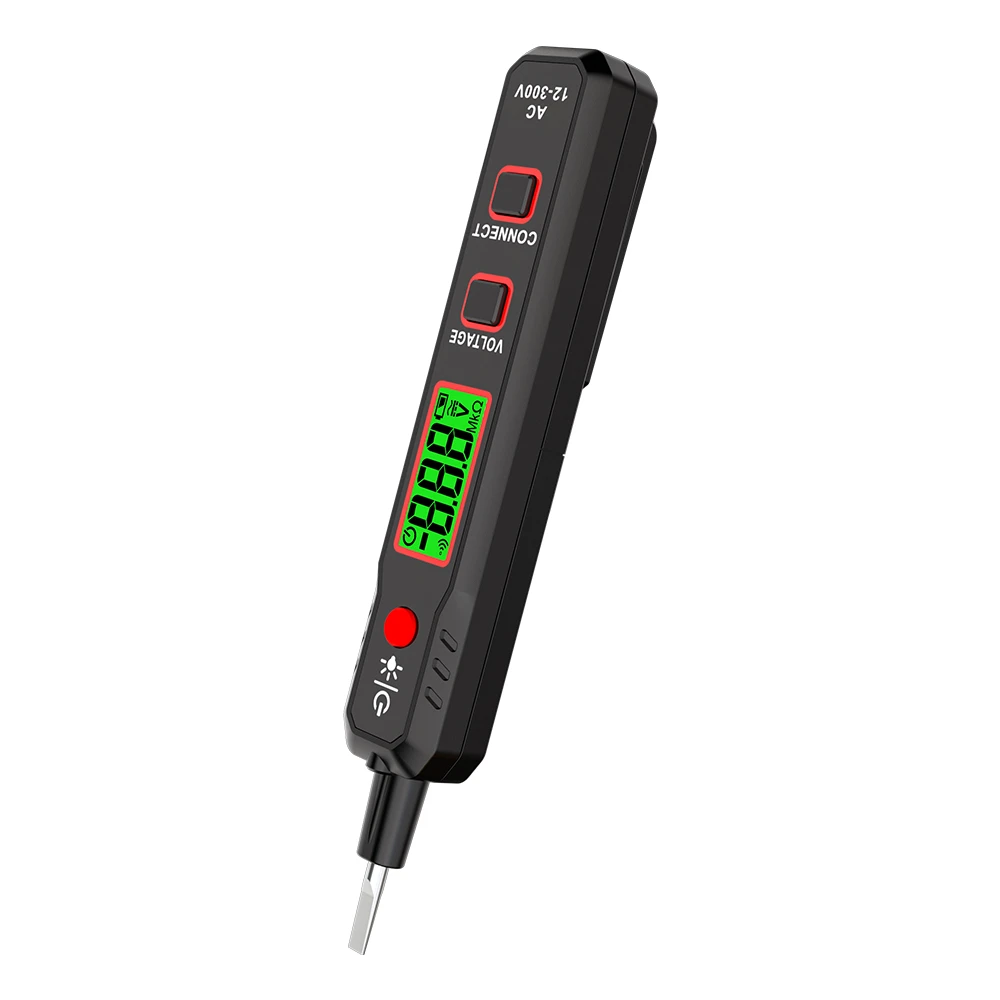

Penguji tegangan mengukur keberadaan tegangan di saluran
Ini adalah salah satu fungsi stylus yang paling umum digunakan, yaitu memegang stylus pada posisi yang benar dan menyentuh konduktor dengan ujung stylus. Pena yang menyala berarti ada tegangan pada rangkaian, dan bila tidak menyala berarti tidak ada tegangan pada rangkaian.
Namun dalam penggunaan sebenarnya perlu diperhatikan, tidak bisa sendirian melalui pena listrik yang terang dan tidak terang untuk menentukan normal atau tidaknya rangkaian tersebut. Misalnya, keadaan garis nol normal yang tidak terpakai dan garis nol yang terputus, tidak dapat menyalakan pena listrik, namun yang pertama adalah fenomena normal, yang terakhir termasuk dalam kesalahan. Contoh lain, keadaan normal kabel api dan kabel nol yang tidak terhubung, dapat menyalakan pena, namun yang pertama adalah fenomena normal, sedangkan yang terakhir adalah kesalahan.
Pengukuran kabel fasa dalam fasa atau di luar fasa
Sirkuit yang tidak dapat membedakan warna kabel pasti dapat menyebabkan pusing kepala dalam hal perawatan. Sirkuit satu fasa baik-baik saja, tetapi jika Anda menemukan sirkuit tiga fasa, itu benar-benar memusingkan!
Namun, pena listrik memiliki fungsi ajaib yang dapat dengan mudah membantu Anda mengukur fase yang sama atau fase berbeda dari kabel fase.
Untuk mengukur, pegang pena listrik di masing-masing tangan kanan dan kiri Anda dan berdirilah di atas benda berinsulasi. Akan ada dua pena sekaligus menyentuh kedua kabel, jika kecerahan kedua pena lebih rendah, hal ini menunjukkan bahwa pengukuran kedua garis saat ini untuk fasa yang sama (adalah garis fasa). Jika kecerahan kedua pena lebih tinggi, hal ini menunjukkan bahwa pengukuran kedua garis tersebut berbeda fasa (garis fasa adalah garis netral).
Dengan cara ini, tiga kabel fasa dan satu kabel netral dalam rangkaian tiga fasa dapat dengan cepat disaring.
Bedakan antara arus bolak-balik dan arus searah
Pertama, dari perbedaan kecerahan, kecerahan pena listrik untuk mengukur daya AC, menjadi jauh lebih tinggi daripada daya DC.
Kedua, letak kecerahan penalah yang membedakannya. Badan pena yang memancarkan cahaya, disebut tabung neon, berbentuk strip panjang. Pengukuran arus bolak-balik, seluruh tabung neon akan bersinar; Saat mengukur arus searah, tabung neon hanya salah satu ujung lampunya.
Mengukur kutub positif dan negatif DC
Sebelumnya
Pada paragraf sebelumnya telah kami katakan, dalam pengukuran arus searah, tabung neon hanya salah satu ujung lampunya. Pada titik ini, Anda dapat menentukan kutub positif dan negatif catu daya berdasarkan posisi tabung neon.
Pengukuran terminal positif catu daya, tabung neon di dekat ujung ujung lampu; pengukuran terminal negatif catu daya, tabung neon menjauhi ujung ujung lampu.
