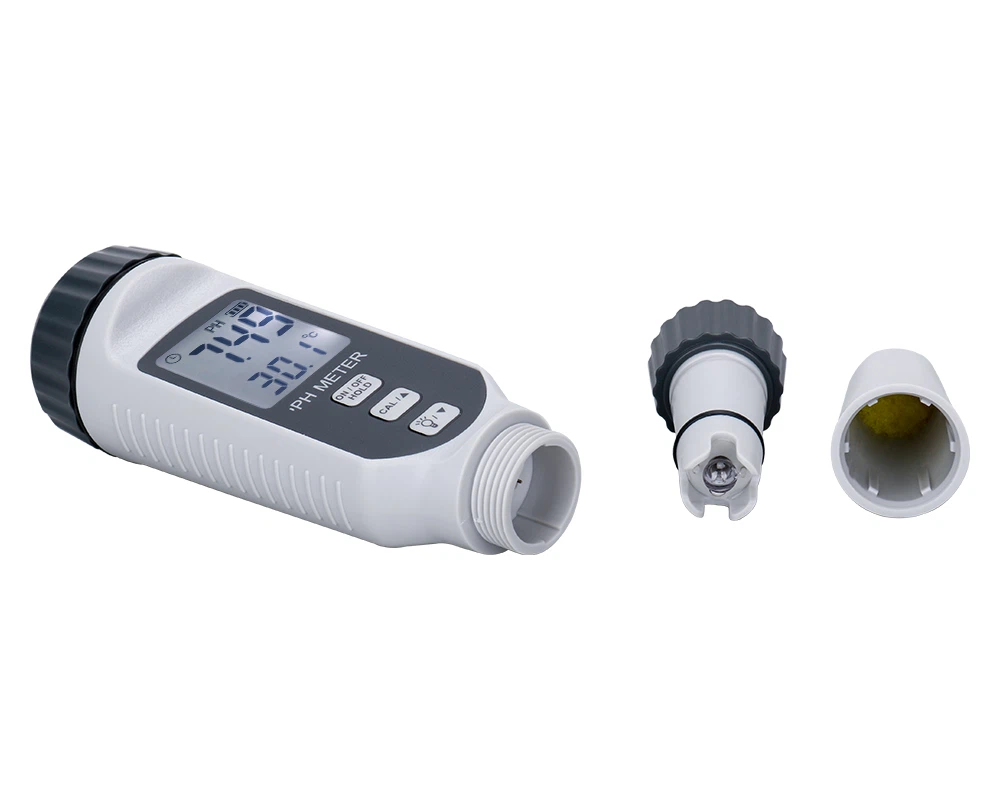

Tiga komponen utama struktur pH meter
1. Elektroda referensi;
2. Elektroda kaca yang potensialnya bergantung pada pH larutan di sekitarnya;
3. Pengukur arus yang dapat mengukur beda potensial kecil pada rangkaian dengan resistansi tinggi.
Berikut penjelasan tersendiri mengenai fungsi utama masing-masing komponen:
1. Fungsi dasar elektroda referensi adalah untuk mempertahankan potensial konstan sebagai kontrol untuk mengukur berbagai potensial deviasi. Elektroda perak oksida perak saat ini merupakan elektroda referensi yang paling umum digunakan dalam pH.
2. Fungsi elektroda kaca adalah untuk menetapkan beda potensial yang bereaksi terhadap perubahan aktivitas ion hidrogen larutan yang diukur. Dengan menempatkan elektroda sensitif pH dan elektroda referensi dalam larutan yang sama, sel primer terbentuk, yang potensialnya merupakan jumlah aljabar potensial elektroda kaca dan elektroda referensi. Baterai E=E referensi E kaca. Jika suhunya konstan, potensi baterai ini berubah seiring dengan pH larutan yang diuji. Namun sulit untuk mengukur potensi yang dihasilkan oleh baterai dalam pH meter karena gaya gerak listriknya sangat kecil dan impedansi rangkaiannya sangat besar, berkisar antara 1-100M Ω; Oleh karena itu, sinyal harus cukup diperkuat untuk menggerakkan milivolt meter atau miliampere meter standar.
3. Fungsi ammeter adalah untuk memperkuat potensi baterai primer beberapa kali, dan sinyal yang diperkuat ditampilkan melalui ammeter. Derajat defleksi penunjuk ammeter menunjukkan kekuatan sinyal yang didorongnya. Untuk penggunaan praktis, putaran ammeter pH diukir dengan nilai pH yang sesuai; Pengukur pH digital langsung menampilkan nilai pH dalam angka.
