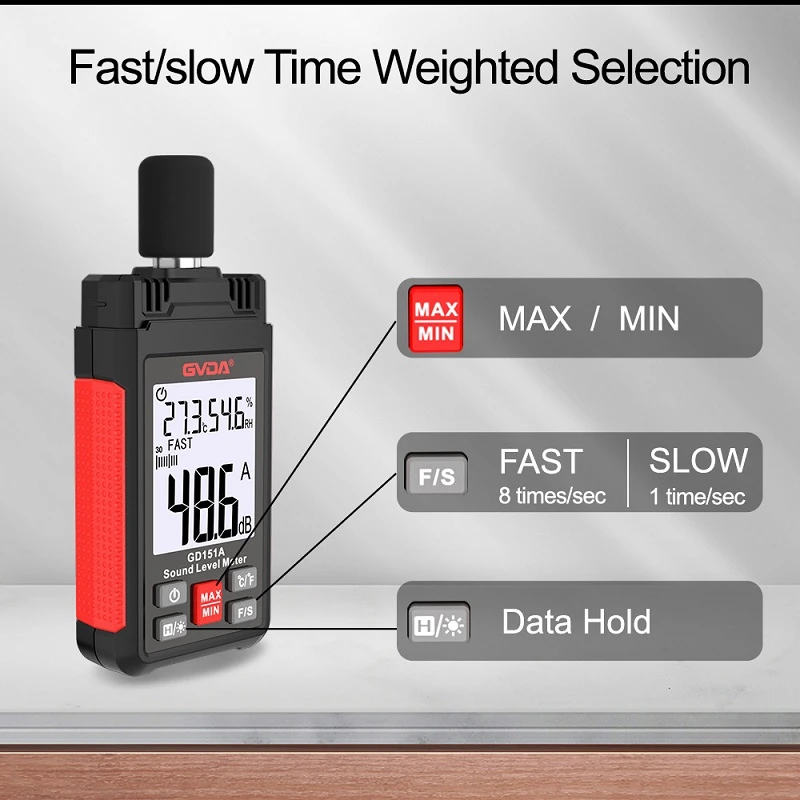

Struktur dan Prinsip Kerja Sound Level Meter
Umumnya terdiri dari mikrofon, amplifier, attenuator, jaringan pembobotan, detektor, kepala indikator, dan catu daya.
(1) Mikrofon adalah suatu alat yang mengubah sinyal tekanan suara menjadi sinyal tegangan, disebut juga mikrofon atau sensor. Jenis mikrofon yang umum termasuk kristal, electret, koil bergerak, dan kapasitif.
Sensor kumparan dinamis terdiri dari diafragma bergetar, kumparan bergerak, magnet, dan transformator. Setelah terkena tekanan akustik, diafragma yang bergetar mulai bergetar dan menggerakkan kumparan bergerak yang dipasang bersamanya untuk bergetar di medan magnet, menghasilkan arus induksi. Arus bervariasi sesuai dengan besarnya tekanan akustik yang bekerja pada diafragma yang bergetar. Semakin tinggi tekanan suara, semakin besar arus yang dihasilkan; Semakin rendah tekanan suara, semakin kecil arus yang dihasilkan.
Sensor kapasitif terutama terdiri dari membran logam dan elektroda logam yang berdekatan, pada dasarnya berupa kapasitor datar. Film logam dan elektroda logam membentuk dua pelat kapasitor datar. Ketika diafragma terkena tekanan suara, ia berubah bentuk, menyebabkan perubahan jarak antara dua pelat dan perubahan kapasitansi, menghasilkan tegangan bolak-balik yang bentuk gelombangnya sebanding dengan tingkat tekanan suara dalam rentang linier mikrofon, mencapai fungsi mengubah sinyal tekanan suara menjadi sinyal tekanan listrik.
Mikrofon kapasitif adalah mikrofon ideal dalam pengukuran akustik, dengan keunggulan seperti rentang dinamis yang besar, respons frekuensi datar, sensitivitas tinggi, dan stabilitas yang baik dalam lingkungan pengukuran umum, menjadikannya banyak digunakan. Karena impedansi keluaran yang tinggi dari sensor kapasitif, diperlukan transformasi impedansi melalui preamplifier, yang dipasang di dalam pengukur level suara di dekat lokasi pemasangan sensor kapasitif.
(2) Banyak amplifier dan attenuator domestik dan impor yang populer saat ini menggunakan amplifier dua-tahap dalam rangkaian amplifikasi, yaitu amplifier input dan amplifier output, yang memperkuat sinyal listrik lemah. Atenuasi masukan dan attenuator keluaran digunakan untuk mengubah redaman sinyal masukan dan redaman sinyal keluaran, sehingga penunjuk kepala meteran menunjuk ke posisi yang sesuai, dan redaman masing-masing roda gigi adalah 10 desibel. Rentang penyesuaian attenuator yang digunakan pada penguat masukan adalah untuk mengukur ujung bawah (seperti 0-70 desibel), dan rentang penyesuaian attenuator yang digunakan pada penguat keluaran adalah untuk mengukur * * (70-120 desibel). Tombol attenuator masukan dan keluaran sering kali dibuat dalam warna berbeda, dan saat ini hitam dan transparan sering kali dipasangkan. Karena banyak pengukur tingkat suara memiliki batas tinggi dan rendah 70 desibel, penting untuk mencegah melebihi batas selama rotasi untuk menghindari kerusakan pada perangkat.
(3) Jaringan berbobot dirancang untuk mensimulasikan berbagai sensitivitas persepsi pendengaran manusia pada frekuensi berbeda. Ini mencakup jaringan yang dapat meniru karakteristik pendengaran telinga manusia dan memodifikasi sinyal listrik untuk mendekati persepsi pendengaran. Jenis jaringan ini disebut jaringan berbobot. Tingkat tekanan suara yang diukur melalui jaringan tertimbang bukan lagi kuantitas fisik obyektif dari tingkat tekanan suara (disebut tingkat tekanan suara linier), tetapi tingkat tekanan suara yang dikoreksi untuk persepsi pendengaran, yang disebut tingkat suara tertimbang atau tingkat kebisingan.
Secara umum ada tiga jenis jaringan berbobot: A, B, dan C. Tingkat suara berbobot A-mensimulasikan karakteristik frekuensi kebisingan berintensitas rendah-di bawah 55 desibel untuk telinga manusia; Tingkat suara berbobot B-mensimulasikan karakteristik frekuensi kebisingan intensitas sedang yang berkisar antara 55 hingga 85 desibel; Tingkat suara berbobot C-adalah karakteristik simulasi kebisingan berintensitas tinggi. Perbedaan antara ketiganya terletak pada tingkat redaman komponen kebisingan berfrekuensi rendah, dengan A mengalami redaman lebih banyak, diikuti oleh B, dan C mengalami redaman lebih sedikit. A-tingkat suara berbobot banyak digunakan dalam pengukuran kebisingan di seluruh dunia karena kurva karakteristiknya mendekati karakteristik pendengaran telinga manusia, sementara B dan C secara bertahap dihapuskan.
