Metode pengukuran tegangan dengan multimeter
Metode pengukuran tegangan dengan multimeter pertama-tama sejajarkan saklar jangkauan dalam jangkauan lima roda gigi yang ditandai dengan V (untuk menguji tegangan AC, sejajarkan dengan roda gigi tegangan AC, dan saat menguji tegangan DC, sejajarkan dengan roda gigi tegangan DC). Saat mengukur voltase, pena ammeter harus dihubungkan ke sirkuit yang diuji. Menurut nilai perkiraan sirkuit yang diuji, pilih posisi rentang yang sesuai. Nilai maksimum setiap aki kering adalah 1,5V, sehingga dapat ditempatkan pada kisaran 5V.
Pada saat ini, pembacaan skala penuh 500 dari tangan pada panel harus dibaca sebagai 5. yaitu diperkecil dengan faktor 100. Jika jarum berada pada tanda 300, terbaca 3V. Perhatikan bahwa nilai yang diindeks oleh ujung sakelar rentang adalah nilai yang sesuai dari pembacaan skala penuh jarum pada kepala meteran. Saat membaca meteran, Anda hanya perlu mengonversinya untuk membaca nilai sebenarnya. Kecuali untuk rentang resistansi, semua rentang sakelar rentang dapat membaca hasil pengukuran dengan cara ini.
Dalam pengukuran sebenarnya, jika Anda tidak dapat menentukan nilai perkiraan tegangan terukur, Anda dapat memutar sakelar ke rentang maksimum terlebih dahulu, lalu mengurangi rentang langkah demi langkah ke posisi yang sesuai. Perhatikan polaritas positif dan negatif saat mengukur tegangan DC. Jika kabel uji dibalik, jarum uji akan terbalik. Jika Anda tidak mengetahui polaritas positif dan negatif dari rangkaian, Anda dapat mengatur kisaran Wantian meter ke kisaran maksimum, mengujinya dengan cepat pada rangkaian yang diuji, dan melihat bagaimana jarum pena membelok, Anda dapat menilai positifnya dan polaritas negatif.
Ukur 220V AC. Putar sakelar jangkauan ke AC 500V. Saat ini, skala penuh adalah 500V, dan bacaan dibaca sesuai dengan skala 1:1. Masukkan kedua kabel uji ke soket daya, dan nilai voltase yang diukur berada pada skala yang ditunjuk oleh jarum. Saat mengukur voltase AC, tidak ada perbedaan antara kabel uji positif dan negatif.

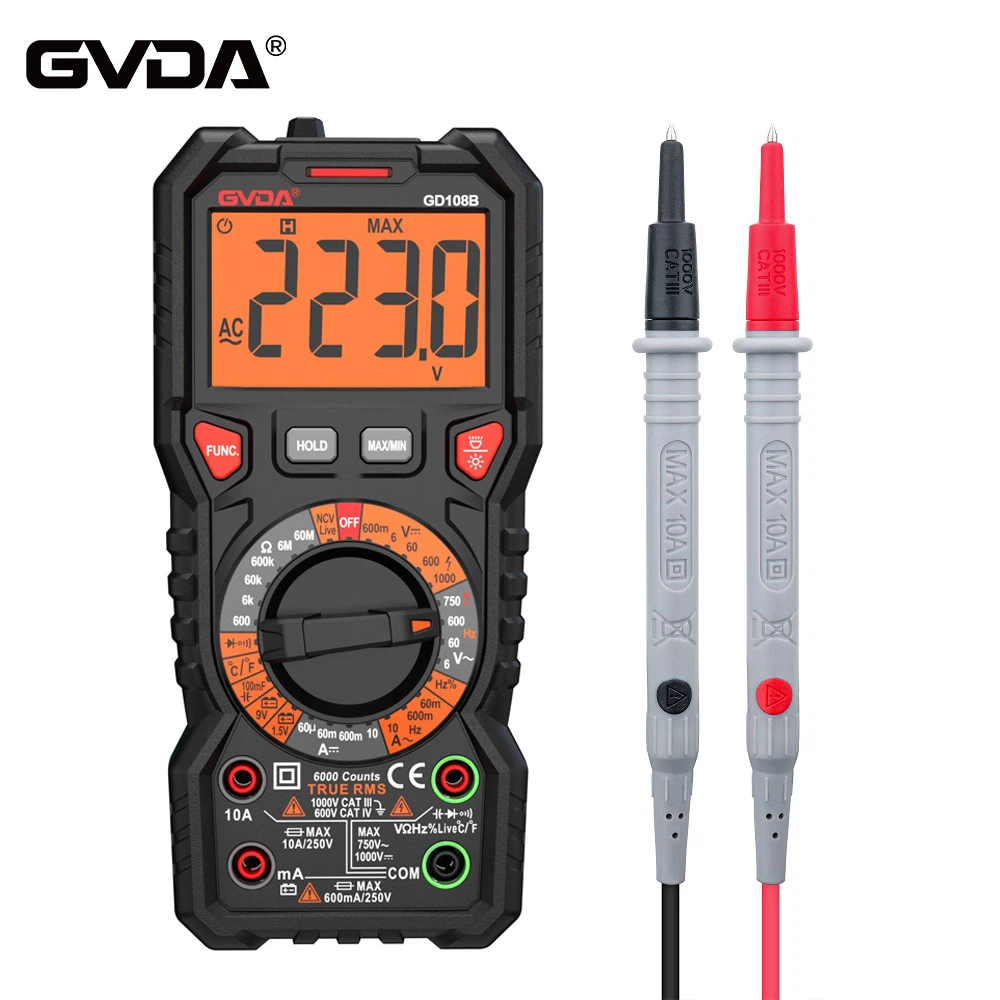

1. Pengukuran tegangan DC, seperti baterai, catu daya Walkman, dll. Pertama-tama masukkan kabel uji hitam ke dalam lubang "com", dan kabel uji merah ke dalam "V Ω". Pilih kenop ke rentang yang lebih besar dari nilai estimasi (catatan: nilai pada dial adalah rentang maksimum, "V-" berarti rentang tegangan DC, "V-" berarti rentang tegangan AC, "A" berarti rentang arus), dan kemudian pasang Hubungkan ujung uji ke catu daya atau kedua ujung baterai; menjaga kontak tetap stabil. Nilai dapat dibaca langsung dari layar tampilan, jika ditampilkan sebagai "1.", ini menunjukkan bahwa rentang pengukuran terlalu kecil, sehingga rentang pengukuran perlu ditingkatkan sebelum mengukur. Jika "-" muncul di sisi kiri nilai, berarti polaritas kabel uji berlawanan dengan catu daya sebenarnya. Pada saat ini, test lead merah terhubung ke kutub negatif.
2. Pengukuran tegangan AC. Jack test lead sama dengan pengukuran tegangan DC, tetapi kenop harus diputar ke kisaran yang diperlukan pada gigi AC "V~". Tidak ada perbedaan antara tegangan AC positif dan negatif, dan metode pengukurannya sama seperti sebelumnya. Terlepas dari mengukur tegangan AC atau DC, perhatikan keselamatan pribadi, dan jangan menyentuh bagian logam kabel uji dengan tangan Anda.
