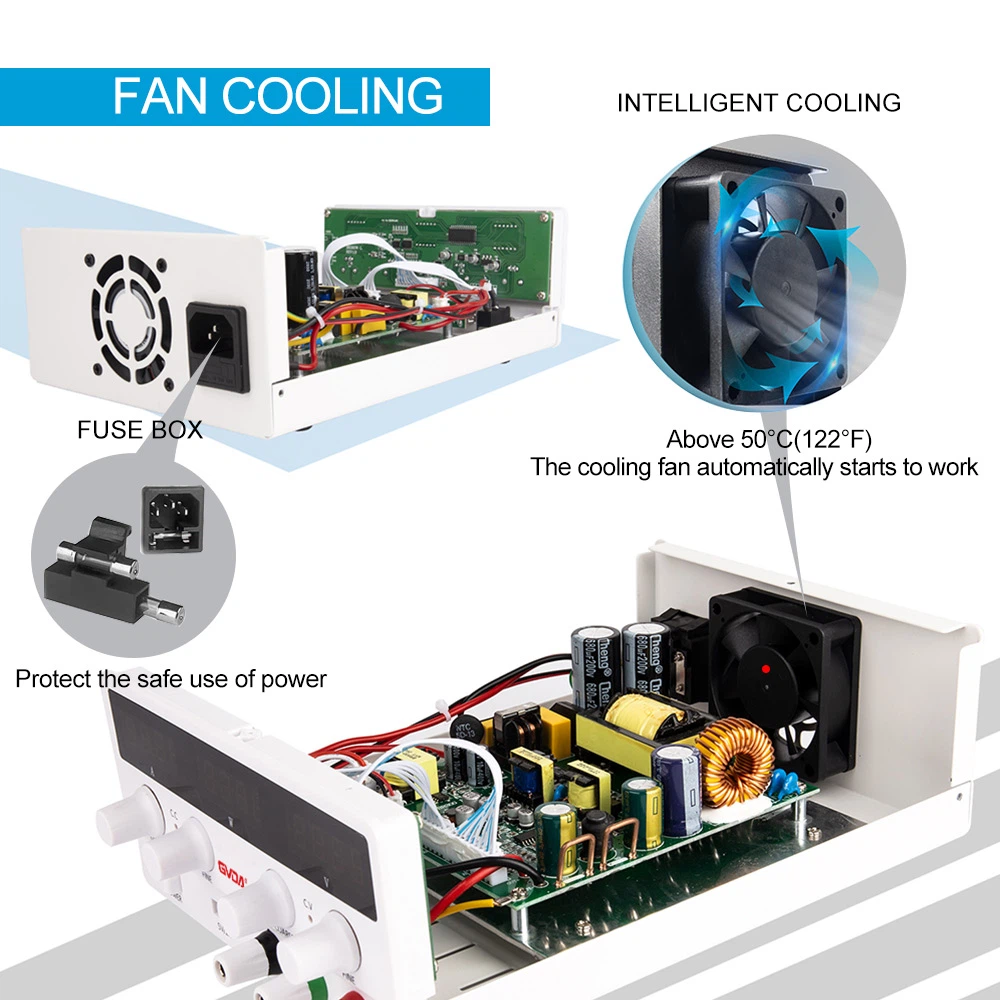

Penyebab Lonjakan Arus pada Switching Power Supply
Di antara semua jenis catu daya yang digunakan dulu dan sekarang, catu daya switching sangat populer dan umumnya dapat memenuhi persyaratan desain apa pun. Pasokan listrik semacam ini ekonomis, namun ada juga beberapa masalah dalam desain industri. Hal ini menyebabkan banyak catu daya switching (terutama catu daya switching berdaya tinggi) mempunyai kelemahan yang melekat: mereka menarik arus yang besar pada saat dinyalakan. Arus lonjakan ini dapat mencapai 1O kali hingga 100 kali arus kerja statis catu daya. Akibatnya, setidaknya ada dua masalah. Jika catu daya DC tidak dapat mensuplai arus awal yang cukup, catu daya switching mungkin memasuki keadaan terkunci dan tidak dapat dimulai. Lonjakan arus ini dapat menyebabkan tegangan catu daya masukan menurun, yang cukup menyebabkan peralatan listrik lain yang menggunakan catu daya masukan yang sama kehilangan daya seketika.
Metode pembatasan arus lonjakan masukan tradisional adalah termistor koefisien suhu negatif seri (NTC). Namun, metode sederhana ini memiliki banyak kekurangan, seperti efek pembatas arus dari resistor NTC sangat dipengaruhi oleh suhu sekitar, efek pembatas arus hanya dapat dicapai sebagian ketika jaringan listrik input terputus untuk waktu yang singkat (sekitar beberapa ratus). milidetik), dan hilangnya daya resistor NTC mengurangi efisiensi konversi peralihan catu daya. Faktanya, kedua masalah yang disebutkan di atas dapat diselesaikan dengan "rangkaian soft start", yang dijelaskan secara rinci di bawah ini.
1 switching penyebab lonjakan arus listrik
Rangkaian input catu daya switching sebagian besar mengadopsi rangkaian penyearah filter kapasitor. Pada saat catu daya masuk ditutup, karena tegangan awal pada kapasitor adalah nol, maka akan terbentuk arus lonjakan yang besar pada saat kapasitor diisi. Khusus untuk catu daya switching daya tinggi, digunakan kapasitor filter berkapasitas besar agar arus lonjakan mencapai lebih dari 100A A. Arus lonjakan yang begitu besar pada saat catu daya dihidupkan seringkali akan mengakibatkan terbakarnya catu daya. sekering masukan atau kontak sakelar penutup, dan arus lebih jembatan penyearah akan rusak; Semakin ringan juga akan membuat saklar udara gagal menutup rem. Semua fenomena di atas akan menyebabkan catu daya switching tidak berfungsi secara normal, sehingga hampir semua catu daya switching dilengkapi dengan sirkuit soft-start untuk mencegah arus masuk, sehingga memastikan pengoperasian daya robot bekas yang normal dan andal. memasok.
2 prinsip kerja kelistrikan rangkaian soft start
Jika "rangkaian start lunak" digunakan untuk menghilangkan arus lonjakan saat catu daya switching dimulai, kekurangan metode pembatasan arus lonjakan tradisional di atas dapat dihindari dengan baik. Mengontrol permulaan peralihan catu daya dengan "start lunak" untuk menghilangkan lonjakan arus mencakup dua prinsip desain: menghilangkan beban pada saat penyalaan dan membatasi arus berguna pada saat yang bersamaan. Jika beban tidak digerakkan, catu daya switching biasanya memiliki arus yang kecil saat dinyalakan. Dalam banyak kasus, arus awal sebenarnya lebih kecil dari arus kerja kondisi tunak yang dipertahankan dengan metode ini.
