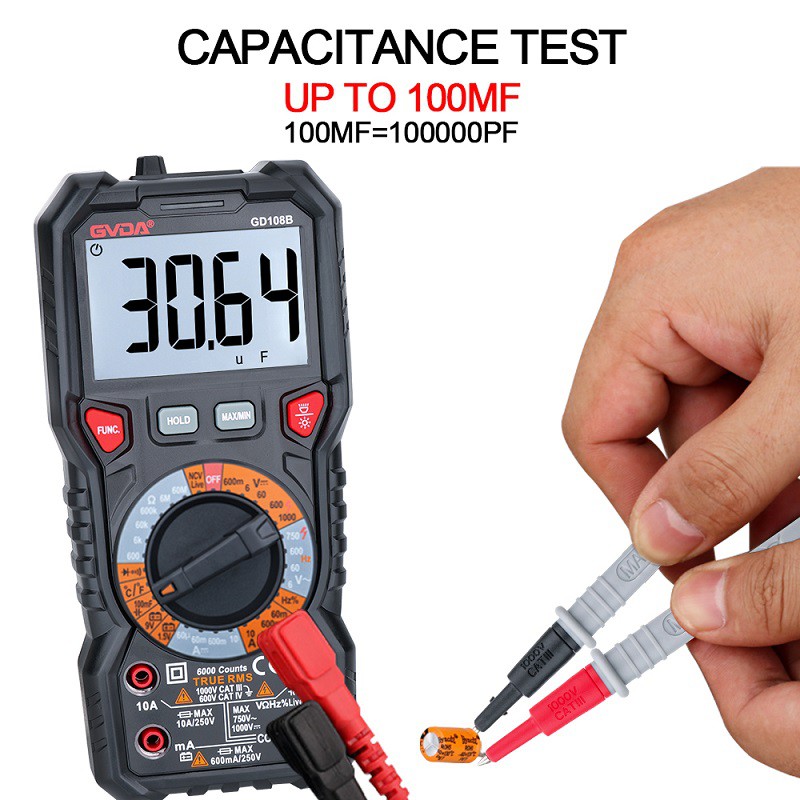

Metode pengujian rangkaian terpadu hanya menggunakan multimeter sebagai alat pengujiannya
Meskipun penggantian sirkuit terpadu itu mudah, pembongkarannya tetap merepotkan. Oleh karena itu, sebelum melakukan pembongkaran, Anda harus menentukan secara akurat apakah sirkuit terpadu memang rusak dan tingkat kerusakannya untuk menghindari pembongkaran buta. Artikel ini memperkenalkan metode dan tindakan pencegahan untuk pengujian sirkuit terpadu di luar sirkuit dan di dalam sirkuit dengan hanya menggunakan multimeter sebagai alat pengujian. Empat metode deteksi di jalan yang dijelaskan dalam artikel ini (pengukuran resistansi DC, tegangan, tegangan AC, dan arus total) adalah metode deteksi yang praktis dan umum digunakan dalam pemeliharaan amatir. Di sini, saya juga berharap setiap orang dapat memberikan pengalaman identifikasi dan pengujian praktis lainnya (sirkuit dan komponen terintegrasi).
(1) Deteksi off-road
Cara ini dilakukan ketika IC tidak disolder ke dalam rangkaian. Umumnya multimeter dapat digunakan untuk mengukur nilai resistansi maju dan mundur antara setiap pin yang sesuai dengan pin ground, dan membandingkannya dengan IC utuh.
(2) Deteksi di jalan
Ini adalah metode pendeteksian yang menggunakan multimeter untuk mendeteksi resistansi DC setiap pin IC (IC ada di rangkaian), tegangan AC dan DC ke ground, dan total arus operasi. Metode ini mengatasi keterbatasan metode uji substitusi yang memerlukan IC yang dapat diganti dan kesulitan dalam membongkar IC. Ini adalah metode yang paling umum digunakan dan praktis untuk mendeteksi IC.
1． Metode deteksi resistansi DC di sirkuit
Ini adalah metode menggunakan blok ohm multimeter untuk mengukur nilai resistansi DC maju dan mundur dari setiap pin IC dan komponen periferal langsung pada papan sirkuit, dan membandingkannya dengan data normal untuk mencari dan menentukan kesalahan. Perhatikan tiga poin berikut saat mengukur:
(1) Putuskan sambungan catu daya sebelum mengukur untuk menghindari kerusakan meteran dan komponen selama pengujian.
(2) Tegangan internal penghalang listrik multimeter tidak boleh lebih besar dari 6V. Yang terbaik adalah menggunakan rentang R×100 atau R×1k untuk rentang pengukuran.
(3) Saat mengukur parameter pin IC, perhatikan kondisi pengukuran, seperti model yang diuji, posisi lengan geser potensiometer yang terkait dengan IC, dll., dan juga pertimbangkan kualitas komponen rangkaian periferal. .
2． Metode pengukuran tegangan operasi DC
Ini adalah metode pengukuran tegangan catu daya DC dan tegangan kerja komponen periferal dengan blok tegangan DC multimeter saat daya menyala; mendeteksi nilai tegangan DC setiap pin IC ke ground, dan membandingkannya dengan nilai normal, sehingga memperkecil rentang gangguan. Temukan komponen yang rusak. Perhatikan delapan poin berikut saat mengukur:
(1) Multimeter harus mempunyai resistansi dalam yang cukup besar, minimal 10 kali lebih besar dari resistansi rangkaian yang diukur, untuk menghindari kesalahan pengukuran yang besar.
(2) Biasanya, putar setiap potensiometer ke posisi tengah. Jika TV, sumber sinyal harus menggunakan generator sinyal bilah warna standar.
(3) Tindakan anti-selip harus dilakukan pada kabel uji atau probe. Korsleting sesaat dapat dengan mudah merusak IC. Cara berikut dapat digunakan untuk mencegah agar pena uji tergelincir: ambil sepotong inti katup sepeda dan letakkan di ujung pena uji, lalu panjangkan ujung pena uji sekitar 0,5 mm. Hal ini tidak hanya membuat ujung pena tes bersentuhan dengan titik yang diuji, tetapi juga secara efektif mencegah tergelincir. , tidak akan terjadi korsleting meskipun mengenai titik yang berdekatan.
(4) Jika tegangan terukur pada pin tertentu tidak sesuai dengan nilai normal, kualitas IC harus dinilai dengan menganalisis apakah tegangan pin mempunyai dampak penting pada pengoperasian normal IC dan perubahan tegangan yang sesuai. dari pin lainnya.
(5) Tegangan pin IC akan dipengaruhi oleh komponen periferal. Ketika komponen periferal bocor, korsleting, sirkuit terbuka atau nilai berubah, atau rangkaian periferal dihubungkan ke potensiometer dengan resistansi variabel, tegangan pin akan berubah karena perbedaan posisi lengan geser potensiometer.
(6) Jika tegangan tiap pin IC normal, IC secara umum dianggap normal; jika tegangan beberapa pin IC tidak normal, sebaiknya mulai dari titik yang paling menyimpang dari nilai normal dan periksa apakah komponen periferalnya rusak. Jika tidak ada kesalahan, kemungkinan besar IC-nya rusak. .
(7) Untuk alat penerima dinamis seperti televisi, tegangan tiap pin IC berbeda-beda baik ada sinyal maupun tidak. Jika ternyata tegangan pin tidak berubah tetapi berubah banyak, dan tegangan pin yang seharusnya berubah seiring dengan besarnya sinyal dan posisi komponen yang diatur tidak berubah, maka dapat ditentukan bahwa IC tersebut rusak.
(8) Untuk perangkat dengan beberapa mode kerja, seperti perekam video, tegangan setiap pin IC juga berbeda dalam mode kerja yang berbeda.
