Mengajari Anda cara menggunakan multimeter untuk mengukur komponen elektronik

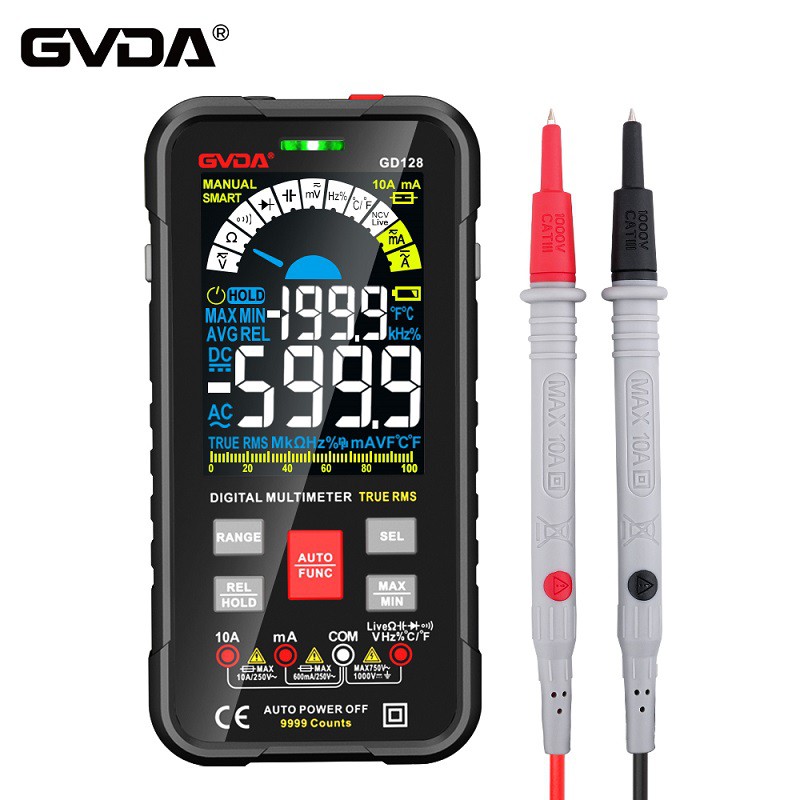

Mengukur tegangan DC baterai baru dengan multimeter
Pertama, mulailah dengan pengukuran tegangan awal. Multimeter digunakan untuk mengukur tegangan DC, seperti baterai dan catu daya perangkat digital. Masukkan steker pena hitam ke port COM di kanan bawah multimeter, dan steker pena merah ke V Ω. Kemudian putar kenop tengah ke kisaran perkiraan maksimum ("V -" adalah rentang tegangan DC, "V ~" adalah rentang tegangan AC, dan "A" adalah kisaran arus). Langkah selanjutnya adalah menggunakan dua pena merah dan hitam untuk menyentuh dua ujung baterai/catu daya. Jika meter menampilkan "1" saat ini, kisarannya terlalu kecil. Terus meningkatkan jangkauan dan ukuran. Ketika simbol "-" muncul di sisi kiri nilai, ini menunjukkan bahwa polaritas rasio berlawanan dengan sumber baterai/daya.
Pengukuran tegangan AC sama dengan pengukuran tegangan DC, perbedaannya adalah bahwa kenop di tengah dalam mode AC "V ~", dan tegangan AC tidak memiliki nilai positif atau negatif, sehingga dapat diukur sesuai dengan metode pengukuran tegangan DC. Selain itu, selama digunakan, jangan menyentuh bagian logam dengan rasio merah ke hitam dengan tangan Anda.
Menggunakan multimeter untuk mengukur arus
Pengukuran arus juga membutuhkan memasukkan pena hitam ke dalam port COM terlebih dahulu. Saat mengukur arus DC, ada pengaturan ukuran. Jika arus yang diukur lebih besar dari 200mA, masukkan hidung merah ke dalam port "10a" dan ubah kenop ke posisi DC "10A"; Jika kurang dari 200mA, masukkan hidung merah ke dalam port "200mA" dan putar kenop ke kisaran yang sesuai dalam 200mA DC. Saat mengukur, goreng multimeter ke dalam sirkuit. Jika bacaan adalah "1", tingkatkan jangkauannya; Jika simbol "-" juga muncul, arus mengalir dari pena hitam ke multimeter.
Pengukuran daya AC sama dengan pengukuran daya DC, dengan perbedaannya adalah bahwa kenop berada di gigi AC. Ketika mengukur daya AC, penting untuk dicatat bahwa setelah pengukuran selesai, hidung merah harus dicolokkan kembali ke posisi "V Ω". Jika tidak, jika tegangan diukur secara tidak sengaja, baik meter atau catu daya akan rusak.
Saat mengukur resistansi, masukkan dua pena ke dalam port COM dan V Ω, dan putar kenop ke kisaran yang sesuai dalam "Ω". Kemudian gunakan pena untuk menyentuh logam di kedua ujung resistor. Jika unit berada dalam kisaran "200", itu adalah "Ω", sedangkan rentang 2K dan 200K adalah "K Ω". Demikian pula, jika unit di atas 2m, itu adalah "M Ω".
Mengukur kualitas dioda dengan multimeter
Saat mengukur dioda seperti dioda pemancar cahaya dan memperbaiki dioda, sambungkan pena merah ke terminal positif dioda (jika Anda tidak tahu bagaimana menentukan polaritas dioda, Anda dapat merujuk pada tutorial tentang cara mengidentifikasi polaritas komponen papan sirkuit) dan pena hitam ke terminal negatif. Pada saat ini, penurunan tegangan dioda ke depan ditampilkan. Penurunan tegangan dioda Schottky adalah tentang 0. 2V, sedangkan silikon biasa dioda perbaikan adalah tentang 0. 7V, dan dioda pemancar cahaya adalah antara 1,8 dan 2.3V. Tukar dua pukulan, jika menunjukkan "1", dioda normal (karakteristik dioda), jika tidak, dioda dibatalkan ~
