Prinsip struktur penjepit Ammeter Penggunaan penjepit Ammeter

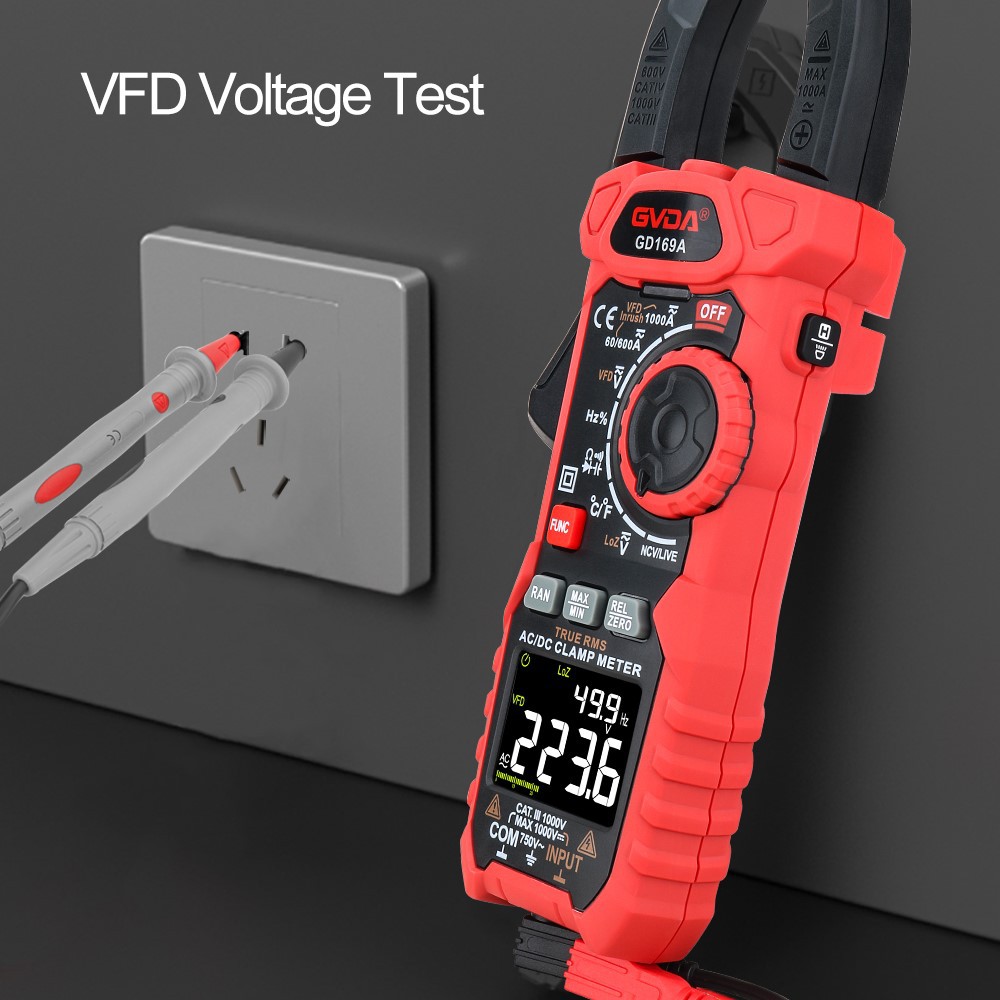

Clamp Ammeter adalah salah satu instrumen portabel yang umum digunakan untuk tukang listrik. Merupakan alat yang mengukur nilai arus dengan cara menutup rangkaian magnet yang dapat dibuka dan ditutup pada penghantar yang membawa arus terukur. Ini terdiri dari trafo arus dan Ammeter, yang mudah digunakan. Dapat langsung mengukur arus kerja peralatan listrik yang sedang beroperasi tanpa memutus aliran listrik dan saluran, sehingga dapat mengetahui kondisi kerja peralatan pada waktunya.
Prinsip struktur penjepit Ammeter
Clamp Ammeter terdiri dari trafo arus dan Ammeter.
Inti besi trafo dibuat bukaan yang dapat digerakkan dan berbentuk penjepit. Bagian yang bergerak dihubungkan ke pegangan 6. Ketika pegangan digenggam erat, inti besi transformator arus terbuka, dan kawat pemutus terukur 4 dapat ditempatkan di penjepit, menjadikan kawat pemutus sebagai kumparan utama transformator arus . Tutup penjepit, dan fluks magnet bolak-balik melewati inti besi transformator arus, menghasilkan arus induksi pada belitan sekunder (5) transformator. Ammeter dihubungkan ke kedua ujung belitan sekunder. Nilai arus yang ditunjukkan oleh penunjuknya berbanding lurus dengan arus kerja kabel pemutus yang dijepit, dan nilai arus yang diukur dapat dibaca langsung dari dial.
Penggunaan penjepit Ammeter
Sebelum pengukuran
Pertama, amperemeter penjepit harus dipilih dengan benar sesuai dengan jenis dan tingkat tegangan arus yang akan diukur. Tegangan saluran yang akan diukur harus lebih rendah dari tegangan pengenal penjepit. Saat mengukur arus saluran tegangan tinggi, Ammeter penjepit tegangan tinggi yang sesuai dengan level tegangannya harus dipilih. Penjepit Ammeter level tegangan rendah hanya dapat mengukur arus pada sistem tegangan rendah, tetapi tidak dapat mengukur arus pada sistem tegangan tinggi.
Kedua, tampilan penjepit Ammeter harus diperiksa dengan benar sebelum digunakan. Insulasi amperemeter harus diperiksa apakah dalam kondisi baik. Cangkangnya harus bebas dari kerusakan dan pegangannya harus bersih dan kering. Jika penunjuk tidak berada pada posisi nol, penyesuaian nol mekanis harus dilakukan. Rahang Ammeter tipe penjepit harus terhubung erat. Jika penunjuk bergetar, rahang dapat dibuka dan ditutup kembali. Jika guncangan masih ada, maka harus diperiksa dengan cermat, dan perhatian harus diberikan untuk menghilangkan kotoran dan kotoran dari rahang, lalu pengukuran harus dilakukan.
Ammeter penjepit tidak dapat mengukur arus penghantar telanjang karena Ammeter penjepit harus menyentuh garis yang diukur. Saat menggunakan meteran penjepit tegangan tinggi untuk pengukuran, harus dioperasikan oleh dua orang. Selama pengukuran, sarung tangan berinsulasi harus dipakai, berdiri di atas bantalan berinsulasi, dan peralatan lain tidak boleh disentuh untuk mencegah korsleting atau grounding.
Selama pengukuran
Pertama, saat menggunakan, kunci pas harus dikencangkan untuk membuka rahangnya. Tempatkan kawat terukur di tengah rahang, lalu kendurkan kunci pas dan tutup rahang dengan rapat. Jika terdapat suara bising pada permukaan sambungan tang, sebaiknya dibuka kembali dan ditutup kembali. Jika masih terdapat kebisingan, permukaan sambungan harus dirawat untuk memastikan pembacaan yang akurat. Selain itu, tidak diperbolehkan menjepit dua kabel secara bersamaan. Setelah membaca, buka rahang, keluar dari kabel yang diukur, dan setel roda gigi ke gigi arus tertinggi atau OFF.
Kedua, pilih rentang Ammeter jenis penjepit yang sesuai dengan arus yang diukur. Kisaran yang dipilih harus sedikit lebih besar dari nilai arus yang diukur. Jika tidak dapat diperkirakan, untuk mencegah kerusakan pada klem Ammeter, sebaiknya pengukuran dimulai dari jarak maksimum dan secara bertahap mengubah gigi hingga kisaran tersebut sesuai. Dilarang keras mengganti gigi penjepit Ammeter selama pengukuran. Saat berpindah, kawat yang diukur harus ditarik dari rahang sebelum mengganti gigi.
Apabila mengukur arus di bawah 5 ampere, agar pembacaan lebih akurat, jika kondisi memungkinkan, kawat pembawa arus yang diukur dapat dililitkan beberapa kali dan dimasukkan ke dalam penjepit untuk pengukuran. Pada titik ini, nilai arus sebenarnya dari kawat yang diukur harus sama dengan nilai pembacaan instrumen dibagi dengan jumlah lilitan kawat yang ditempatkan pada penjepit.
Saat mengukur, perhatian harus diberikan untuk menjaga jarak aman antara seluruh bagian tubuh dan tubuh yang diisi. Jarak aman untuk sistem tegangan rendah adalah 0.1-0,3 meter. Saat mengukur arus setiap fasa kabel tegangan tinggi, jarak antara kepala kabel harus minimal 300 milimeter, dan insulasi harus baik. Hanya jika pengukuran dianggap nyaman barulah pengukuran dapat dilakukan. Saat mengamati pengaturan waktu jam tangan, perhatian khusus harus diberikan untuk menjaga jarak aman antara kepala dan bagian bermuatan. Jarak antara bagian mana pun dari tubuh manusia dan bagian bermuatan tidak boleh kurang dari keseluruhan panjang jam tangan penjepit.
Saat mengukur arus sekering atau busbar tegangan rendah yang disusun secara horizontal, setiap fasa sekering atau busbar yang dapat melebur harus dilindungi dan diisolasi dengan bahan insulasi sebelum pengukuran untuk menghindari terjadinya hubung singkat fasa ke fasa. Ketika salah satu fase kabel dibumikan, dilarang keras melakukan pengukuran untuk mencegah kerusakan tanah dan ledakan yang disebabkan oleh rendahnya tingkat isolasi kepala kabel, yang dapat membahayakan keselamatan pribadi.
Setelah pengukuran
Setelah pengukuran, jika Ammeter penjepit dari Ammeter penjepit digunakan untuk pengukuran, nilai yang ditunjukkan akan sangat berbeda dari nilai sebenarnya yang diukur, atau bahkan tidak akan ada indikasi. Pasalnya, kepala penjepit Ammeter sistem magnetoelektrik dihubungkan dengan kumparan sekunder trafo, dan tegangan head diperoleh dari kumparan sekunder. Menurut prinsip induksi elektromagnetik, gaya gerak listrik induktansi timbal balik adalah E2=4.44fW Ф m. Tidak sulit untuk melihat dari pemberitahuan masyarakat bahwa besarnya gaya gerak listrik induktansi timbal balik berbanding lurus dengan frekuensi. Bila menggunakan meteran penjepit jenis ini untuk mengukur arus rotor, karena frekuensi rendah pada rotor maka tegangan yang diperoleh pada kepala meteran akan jauh lebih kecil dibandingkan bila mengukur arus frekuensi daya yang sama (karena kepala meter jenis ini dirancang untuk Frekuensi daya AC 50Hz). Terkadang arusnya sangat kecil bahkan tidak dapat membuat elemen penyearah pada kepala meter menjadi konduktif, sehingga meteran penjepit tidak menunjukkan atau nilai yang ditunjukkan berbeda jauh dengan nilai sebenarnya.
