Struktur parsial dan fungsi amperemeter penjepit
Meteran berbentuk penjepit biasanya digunakan sebagai amperemeter AC, dengan kepala berbentuk penjepit di kepalanya. Saat mengukur arus, meteran berbentuk penjepit tidak perlu disambungkan ke rangkaian yang akan diuji, hanya perlu melewatkan kabel catu daya (hanya satu) melalui penjepit untuk mengukur arus secara langsung.

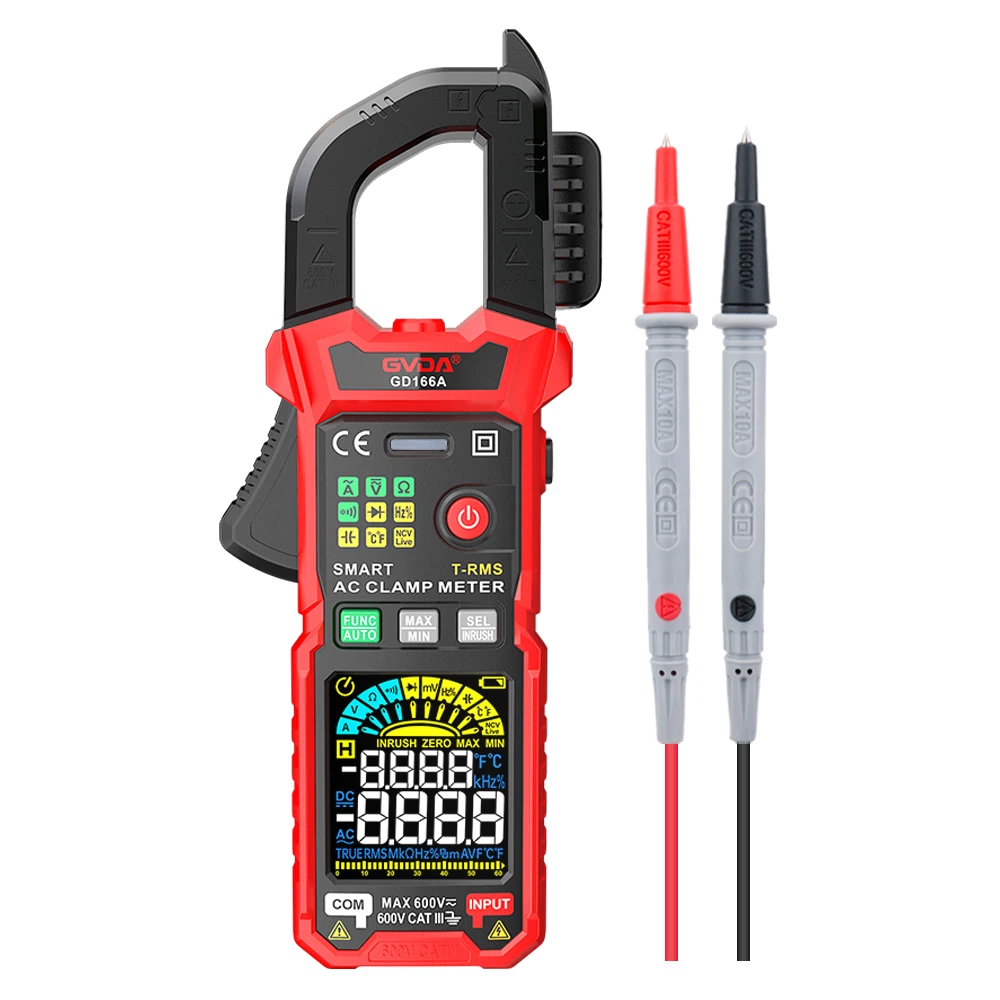

Hal ini terutama terdiri dari kepala penjepit, pemicu kepala penjepit, tombol tahan, kenop fungsi, layar tampilan LCD, soket pena, dan dua pena merah dan hitam. Kepala penjepit digunakan untuk menjepit kabel untuk mengukur arus, dan probe merah dan hitam terutama digunakan untuk menghubungkan meter berbentuk penjepit untuk mengukur resistansi dan tegangan.
Kepala penjepit terutama digunakan untuk menjepit kawat yang diukur saat mengukur arus AC, dan menggunakan prinsip transformator arus untuk menginduksi arus kawat.
Pemicu kepala tong terutama digunakan untuk membuka dan menutup kepala tong. Jika ditekan, kepala tong akan terbuka, dan jika dilepas, kepala tong akan menutup.
Tombol tahan terutama digunakan untuk menampung data terukur saat mendeteksi rangkaian elektronik, untuk memudahkan pembacaan dan perekaman data.
Kenop fungsi terutama dirancang untuk fitur serbaguna meteran penjepit, dan menetapkan rentang yang sesuai untuk pengaturan deteksi yang berbeda.
Layar tampilan LCD terutama digunakan untuk menampilkan data deteksi, unit data, pemilihan jangkauan, dan informasi lainnya.
Soket probe terutama digunakan untuk menghubungkan steker utama probe dan aksesori pengujian isolasi. Hubungkan kabel merah ke soket V Ω dan kabel hitam ke terminal ground.
Pengukur arus AC tipe penjepit pada dasarnya terdiri dari transformator arus dan instrumen penyearah. Kawat pembawa arus yang diukur setara dengan belitan asli trafo arus, dan pada inti besi terdapat belitan sekunder trafo arus, yang dihubungkan ke instrumen penyearah. Menurut hubungan proporsional antara belitan primer dan sekunder transformator arus, instrumen penyearah dapat menampilkan nilai arus dari rangkaian yang diukur.
Meteran AC/DC tipe penjepit adalah instrumen elektromagnetik, dengan kawat pembawa arus terukur ditempatkan di penjepit sebagai koil eksitasi. Fluks magnet membentuk lingkaran pada inti besi, dan mekanisme pengukuran elektromagnetik terletak di tengah celah inti besi, yang dibelokkan oleh medan magnet untuk memperoleh pembacaan. Karena defleksinya tidak dipengaruhi oleh arus pengukuran, maka dapat mengukur arus AC dan DC.
