Osiloskop mengukur tegangan AC dan tegangan DC
(1) Pengukuran tegangan AC
Atur sakelar kopling masukan sumbu Y ke posisi "AC" untuk menampilkan komponen AC dari bentuk gelombang masukan. Jika frekuensi sinyal AC sangat rendah, sakelar kopling input sumbu Y harus ditempatkan pada posisi "DC".
Pindahkan bentuk gelombang terukur ke tengah layar osiloskop, gunakan sakelar "V/div" untuk mengontrol bentuk gelombang terukur dalam area kerja efektif layar, dan baca sumbu Y yang ditempati oleh seluruh bentuk gelombang sesuai dengan graduasi skala koordinat. Derajat arah H, maka nilai puncak ke puncak VP-P dari tegangan yang diukur dapat sama dengan produk dari nilai indikasi sakelar "V/div" dan H. Jika probe digunakan untuk pengukuran, redamannya probe harus diperhitungkan, yaitu nilai perhitungan di atas harus dikalikan dengan 10.
Misalnya, sakelar sensitivitas sumbu Y "V/div" pada osiloskop berada pada level 0.2, dan amplitudo koordinat sumbu Y H dari bentuk gelombang yang diukur adalah 5div, maka puncak ke- nilai puncak tegangan sinyal ini adalah 1V. Jika diukur dengan probe, nilai di atas masih ditunjukkan, maka nilai puncak ke puncak tegangan sinyal yang diukur adalah 10V.
(2) Pengukuran tegangan DC

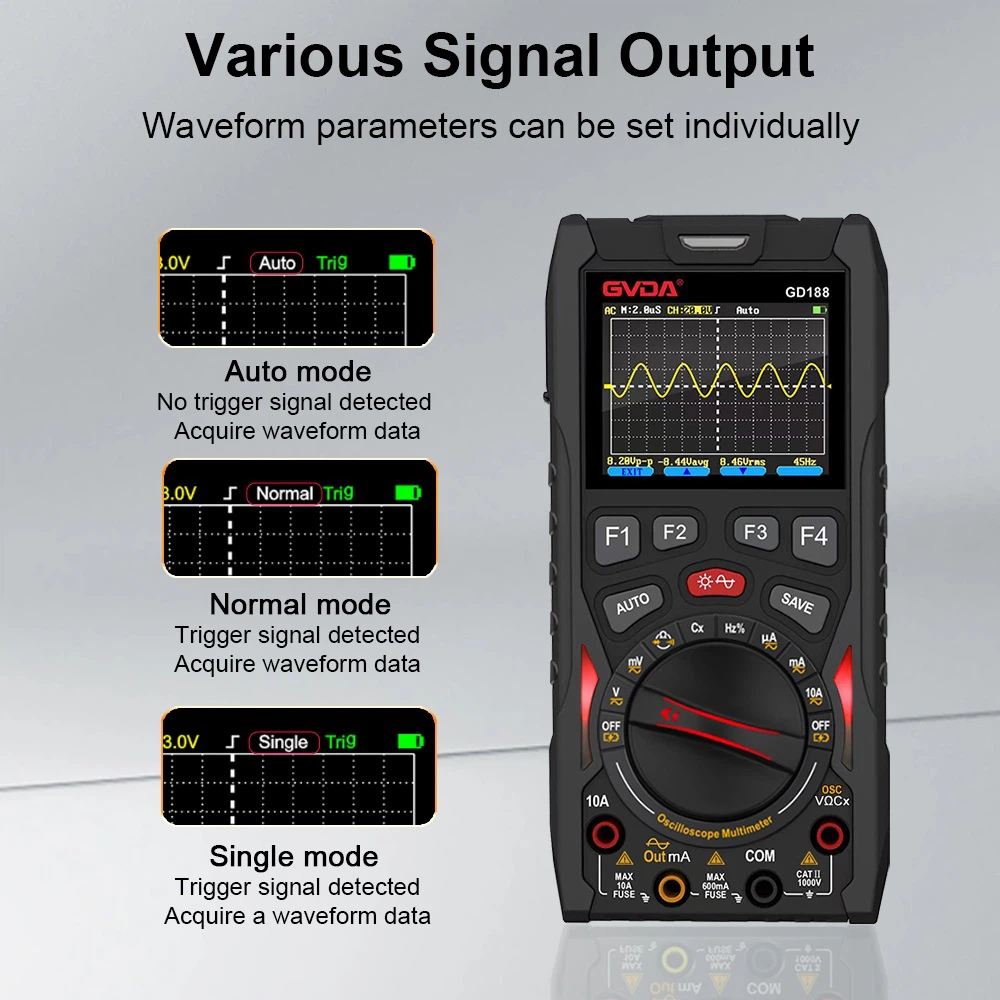

Atur sakelar kopling input sumbu Y ke posisi "tanah" dan sakelar mode pemicu ke posisi "otomatis" sehingga layar menampilkan garis pemindaian horizontal, yang merupakan garis level nol.
Atur sakelar kopling input sumbu Y ke posisi "DC" dan tambahkan voltase terukur. Pada saat ini, garis pemindaian menghasilkan perpindahan lompatan H dalam arah sumbu Y. Tegangan yang diukur adalah produk dari nilai indikasi sakelar "V/div" dan H.
Metode pengukuran langsung sederhana dan mudah diterapkan, namun kesalahannya besar. Faktor penyebab kesalahan antara lain kesalahan pembacaan, paralaks, dan kesalahan sistem osiloskop (attenuator, sistem defleksi, efek tepi tabung osiloskop), dll.
