Pengantar operasi dan penggunaan pena listrik

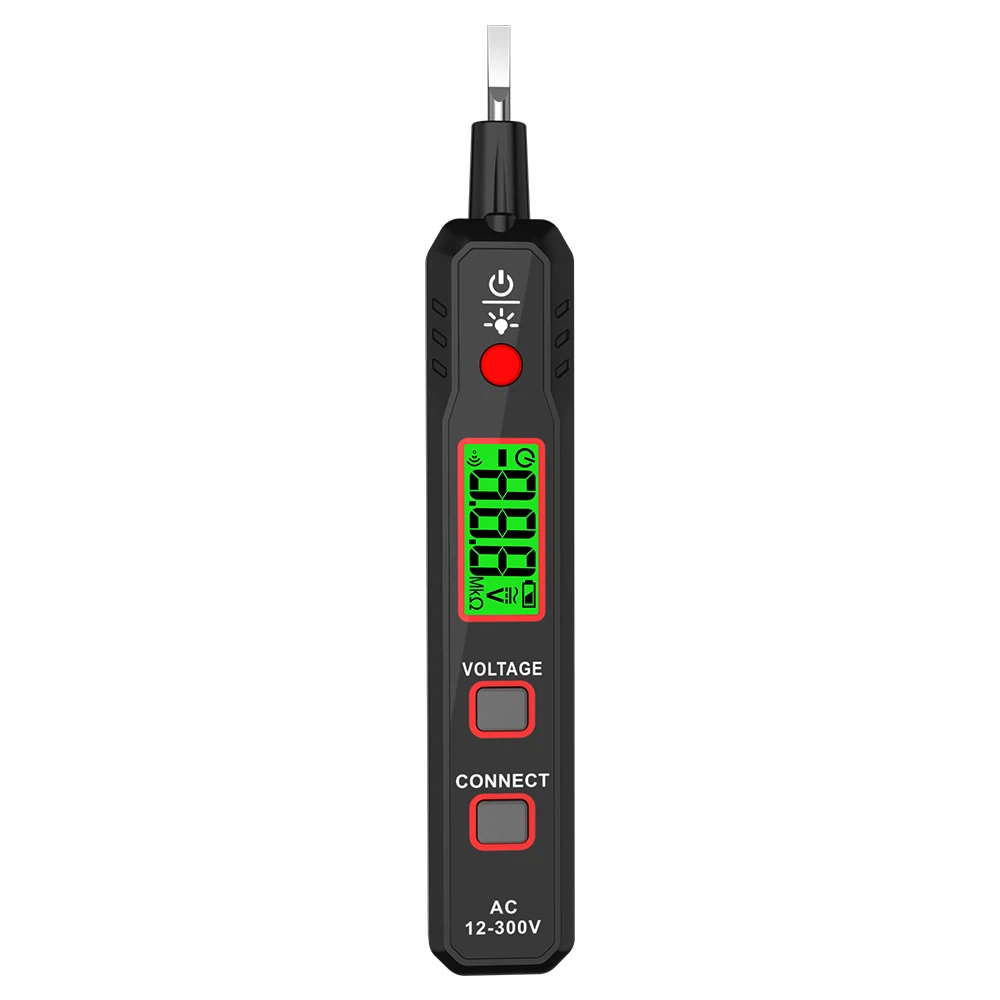

Test pen listrik merupakan salah satu alat yang sering digunakan oleh para ahli listrik untuk mengetahui apakah suatu benda bermuatan listrik atau tidak. Struktur internalnya adalah bola lampu dengan dua elektroda. Bohlam diisi dengan gas neon, biasa dikenal dengan neon bulb. Satu kutubnya dihubungkan ke ujung pena, dan kutub lainnya dihubungkan ke ujung pena lainnya setelah resistansi tinggi dihubungkan secara seri. Ketika tegangan antara dua kutub bola lampu neon mencapai nilai tertentu, cahaya akan dihasilkan antara kedua kutub, dan intensitas cahaya sebanding dengan tegangan antara kedua kutub. Ketika tegangan benda bermuatan ke tanah lebih besar dari tegangan pijar awal bola lampu neon, dan ujung pena uji menyentuhnya, ujung lainnya diarde melalui tubuh manusia, sehingga pena uji akan memancarkan cahaya. Fungsi hambatan pada pensil uji adalah untuk membatasi arus yang mengalir melalui tubuh manusia agar terhindar dari bahaya.
Selain untuk menilai apakah benda tersebut bermuatan atau tidak, pena uji listrik juga memiliki kegunaan sebagai berikut:
(1) Ini dapat digunakan untuk verifikasi fasa tegangan rendah untuk mengukur apakah ada kabel dalam saluran dalam fasa atau di luar fasa. Metode spesifiknya adalah: berdirilah di atas benda yang diisolasi dari bumi, pegang kabel uji di masing-masing tangan, lalu uji pada kedua kabel yang akan diuji. Jika kedua lead uji menyala terang, kedua kabel lead berbeda. Sebaliknya, ini adalah fase yang sama, yang dinilai berdasarkan prinsip bahwa perbedaan tegangan antara dua kutub bola lampu neon di pena uji sebanding dengan intensitas cahayanya.
(2) Dapat digunakan untuk membedakan antara arus bolak-balik dan arus searah. Saat menguji dengan pena uji, jika kedua kutub di bola lampu neon pena uji menyala, itu adalah arus bolak-balik; jika hanya salah satu dari dua kutub yang menyala, itu adalah arus searah.
(3) Dapat menilai kutub positif dan negatif dari arus searah. Hubungkan test pen ke rangkaian DC untuk pengujian, kutub yang menyala pada lampu neon adalah kutub negatif, dan kutub yang tidak bersinar adalah kutub positif.
(4) Dapat digunakan untuk menilai apakah DC di-ground atau tidak. Dalam sistem DC yang diisolasi dari tanah, Anda dapat berdiri di tanah dan menyentuh kutub positif atau negatif dari sistem DC dengan pena uji. Jika bola lampu neon pada pena uji tidak menyala, tidak ada fenomena pentanahan. Jika lampu neon menyala, berarti ada fenomena grounding, dan jika menyala seperti di ujung pena, berarti elektroda positif di-ground. Jika cahaya ada di ujung jari, itu adalah landasan negatif. Namun, harus diperhatikan bahwa dalam sistem DC dengan relai pemantauan arde, metode ini tidak dapat digunakan untuk menentukan apakah sistem DC diarde.
