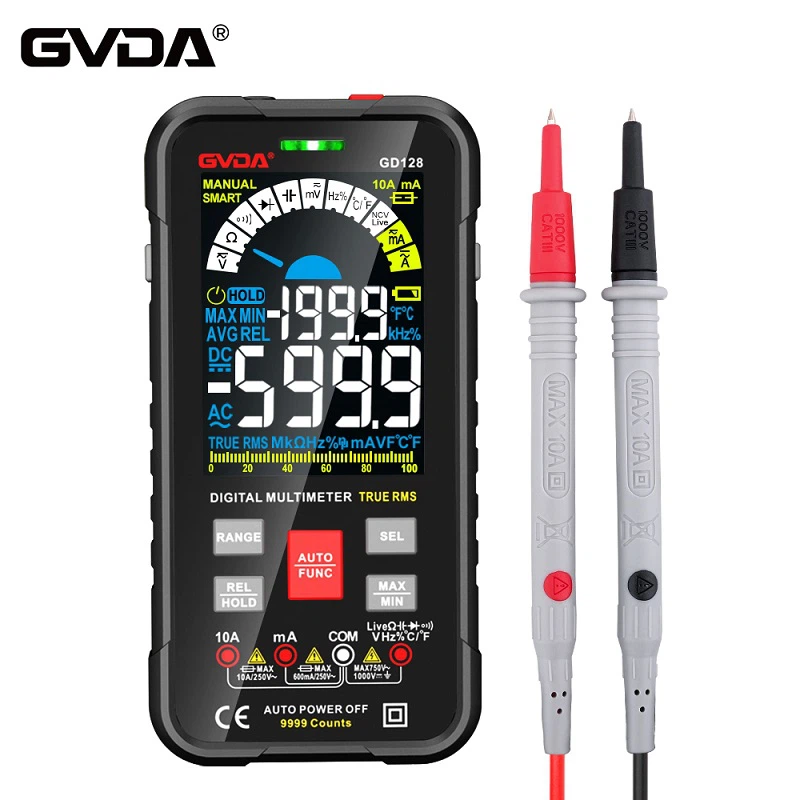

Pengantar Cara Menggunakan Multimeter untuk Memeriksa Apakah Sirkuit Terhubung Pendek - atau Beralas
Jika Anda ingin memeriksa apakah rangkaian tersebut mengalami hubungan pendek-, pertama-tama putuskan catu daya pada rangkaian tersebut, lalu buka setiap sakelar beban, dan gunakan rentang ohm multimeter untuk mengukur resistansi antara setiap dua kabel. Dalam keadaan normal, semakin besar resistensinya, semakin baik. Jika Anda ingin menentukan apakah rangkaian terhubung ke ground, Anda dapat menggunakan rentang ohm multimeter untuk mengukur resistansi setiap kabel ke ground. Sekali lagi, semakin besar resistensinya, semakin baik. Perlu dicatat bahwa menggunakan multimeter untuk memeriksa apakah sirkuit-terhubung pendek atau dibumikan adalah tidak akurat dan tidak disarankan. Jika resistansi pembumian atau hubung singkat sangat kecil, maka dapat dideteksi oleh multimeter, namun jika resistansinya sedikit lebih besar, multimeter tidak dapat mendeteksinya. Pada sirkuit tegangan rendah 380V, penguji resistansi isolasi 500V harus digunakan untuk pengukuran. Apakah itu antara kabel atau ke tanah, resistansinya harus di atas 0,38 megaohm, jika tidak maka tidak memenuhi syarat.
Pertama-tama, perlu dibedakan antara kabel hidup dan kabel netral.
Untuk kabel ground: Atur multimeter ke rentang tegangan AC, dan gigi harus lebih tinggi dari 220V. Masukkan kabel tes berwarna merah ke dalam lubang tegangan dan jangan masukkan kabel tes berwarna hitam. Kemudian masukkan kabel tes merah ke salah satu soket dan amati pembacaannya.
Kabel dengan pembacaan terbesar adalah kabel hidup, kabel dengan pembacaan lebih kecil adalah kabel netral, dan kabel yang pada dasarnya tidak ada perubahan pembacaan adalah kabel ground.
Jika terdapat dua pembacaan yang kecil dan satu pembacaan yang besar, berarti kabel ground tidak di-ground dan kabel ground dihubungkan ke kabel netral. Maka tidak perlu melakukan pengukuran langkah kedua.
Setel multimeter ke fungsi pengujian "-hubungan pendek" (jika tidak ada fungsi tersebut, Anda dapat menyetelnya ke pengujian resistansi). Hubungkan masing-masing kabel tes merah dan hitam ke ground sirkuit dan ground suplai listrik. Jika hasil pengujian menunjukkan adanya hubungan pendek-atau resistansinya sangat kecil, maka sirkuit tersebut dibumikan; jika tidak, tidak demikian.
Untuk memeriksa kebocoran dan grounding, atur multimeter ke 200M. Misalnya, saat mengukur insulasi peralatan, sambungkan satu kabel uji multimeter ke casing peralatan atau kabel arde, dan kabel uji lainnya ke sirkuit. Saat mengukur insulasi, jangan menyentuh kabel uji dengan tangan Anda untuk mencegah kesalahan pengukuran.
Atur rentang resistansi multimeter ke 20K atau 200K. Matikan catu daya utama dan catu daya beban. Hubungkan salah satu kabel uji multimeter ke kabel hidup dan kabel uji lainnya ke kabel ground, lalu periksa nilai resistansinya. Kemudian sambungkan satu kabel uji ke kabel netral dan kabel uji lainnya ke kabel ground, dan amati nilai resistansi dari kedua pengukuran. Jika nilai hambatan dalam suatu pengukuran di atas 7,3 atau 14 (satuannya harus ditentukan sesuai dengan keadaan sebenarnya, misalnya megohm), hal ini menunjukkan bahwa kabel hidup atau kabel netral yang dihubungkan pada pengukuran tersebut mengalami kebocoran listrik.
