Cara menggunakan multimeter dalam perawatan alat rumah tangga
1) Identifikasi fungsi dari setiap file multimeter.
2) Ukur tiga-empat hambatan dan catat.
3) Ukur tegangan AC dan catat.
4) Ukur tegangan DC dan catat.
Multimeter: Ini terutama digunakan untuk mengukur tegangan AC dan DC, arus, resistansi DC, dan jumlah digit amplifikasi arus transistor. Sekarang ada dua jenis multimeter digital dan multimeter mekanis.

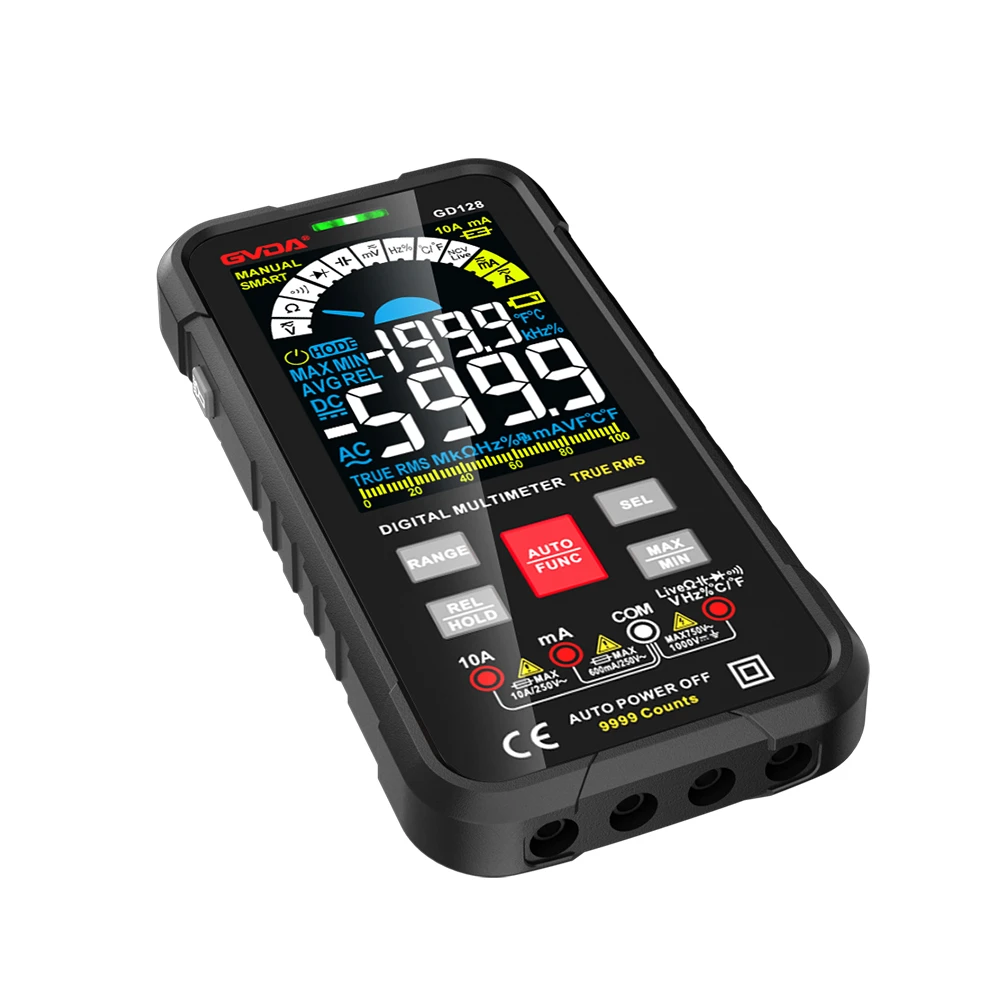

1) Multimeter digital
Pada multimeter, Anda akan melihat kenop konversi seperti yang ditunjukkan pada gambar, dan kenop tersebut mengacu pada roda gigi dari besaran sekunder.
V~: Mengindikasikan roda gigi untuk mengukur voltase AC.
V-: Mengindikasikan roda gigi untuk mengukur tegangan DC.
MA: Menunjukkan roda gigi untuk mengukur tegangan DC.
Ω(R): Menunjukkan kisaran untuk mengukur resistansi.
HFE: Menunjukkan skala pengukuran resistansi.
Pena merah multimeter menunjukkan bahwa itu terhubung ke kutub positif dari sirkuit eksternal, dan pena hitam menunjukkan bahwa itu terhubung ke kutub negatif dari sirkuit eksternal.
Keuntungan: pembacaan anti-magnetik, nyaman dan akurat (tampilan digital) ......
2) Multimeter mekanis
Tampilan multimeter mekanis agak berbeda dengan meter digital, tetapi kenop persneling keduanya serupa, dan posisi persneling pada dasarnya sama.
Pada jam tangan mekanis, Anda akan melihat sebuah dial seperti yang ditunjukkan pada gambar, dan terdapat delapan skala pada dial tersebut:
Yang ditandai dengan "Ω" adalah skala yang digunakan untuk mengukur resistansi.
Ditandai dengan "~" adalah skala terukir untuk mengukur tegangan AC dan DC dan arus DC.
Yang ditandai dengan "HFE" adalah skala yang digunakan saat mengukur triode.
Ditandai "LI" adalah skala untuk mengukur arus dan tegangan beban.
Ditandai "DB" adalah skala untuk mengukur level.
3) Penggunaan multimeter
①Multimeter digital: Sebelum mengukur, alihkan ke posisi pengukuran. Perlu diperhatikan bahwa rentang yang ditandai pada posisi adalah nilai maksimum.
② Multimeter mekanis: Metode pengukuran arus dan tegangan sama dengan rumus matematika, tetapi saat mengukur tegangan, pembacaan harus dikalikan dengan nilai pada roda gigi untuk mendapatkan nilai terukur. Misalnya: roda gigi saat ini adalah "X100" dan pembacaannya adalah 200, ukurannya adalah 200X100=20000Ω=20K, skala "Ω" pada dial adalah dari kiri ke kanan, dari besar ke kecil, sementara yang lain dari kiri ke kanan, dari kecil ke besar
4) Tindakan pencegahan:
① Sesuaikan "titik nol" (hanya untuk jam tangan mekanis). Sebelum menggunakan arloji, periksa terlebih dahulu apakah penunjuk berada di "posisi nol" di ujung kiri. Sesuaikan sekrup sehingga penunjuk menunjuk ke posisi nol.
② Multimeter harus ditempatkan secara horizontal saat digunakan (hanya untuk mesin)
③Sebelum pengujian, tentukan konten pengukuran, putar kenop konversi rentang ke roda gigi yang sesuai untuk pengukuran yang ditampilkan, agar tidak membakar kepala meteran, jika Anda tidak mengetahui ukuran besaran fisik yang diukur, mulailah pengujian dengan a jangkauan besar terlebih dahulu.
④Petunjuk uji harus dimasukkan dengan benar ke dalam soket yang sesuai.
⑤Selama pengujian, jangan memutar kenop penggantian gigi secara sewenang-wenang.
⑥ Setelah digunakan, pastikan untuk menyesuaikan kenop pergantian gigi dari meteran yang tidak terpakai ke gigi rentang maksimum tegangan AC.
⑦ Saat mengukur tegangan dan arus DC, perhatikan kutub positif dan negatif tegangan, arah aliran arus, dan hubungkan dengan kabel uji
