Bagaimana cara menggunakan multimeter untuk mendeteksi komponen elektronik yang umum digunakan?

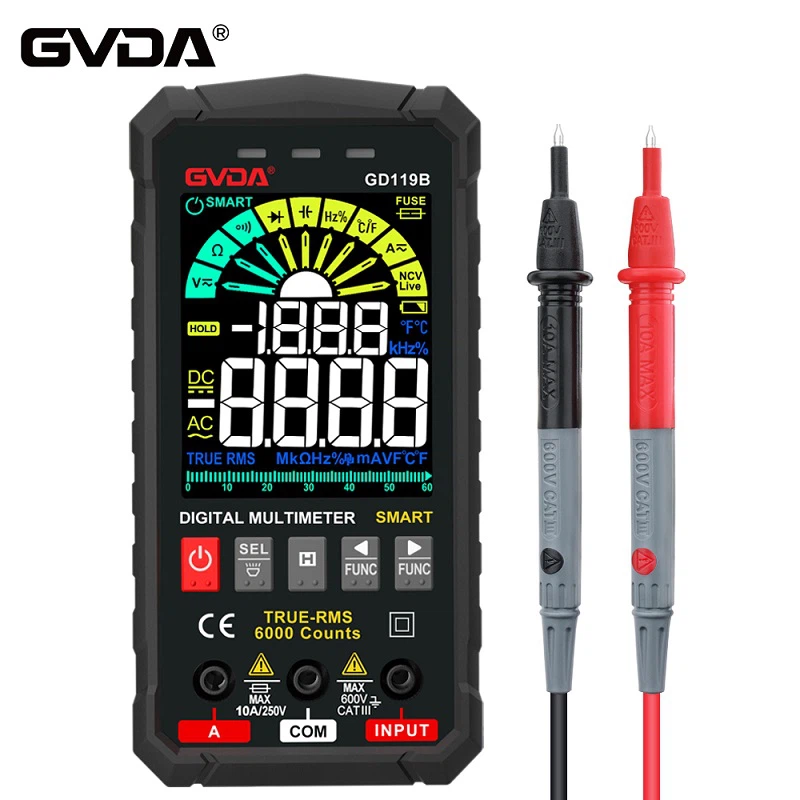

Setiap kali papan sirkuit gagal beroperasi secara normal dan sirkuit diperiksa dan tidak ada masalah, kemungkinan besar komponen elektronik rusak. Jika ingin memperbaikinya, Anda harus mencari komponen yang rusak dan menggantinya. Namun, menemukan komponen yang salah adalah tugas teknis dan ada juga keterampilan tertentu. Hari ini, kami akan mengajari Anda cara menggunakan multimeter untuk mendeteksi beberapa komponen elektronik yang umum digunakan.
Deteksi resistensi
Metode paling langsung untuk mendeteksi resistansi adalah dengan menggunakan rentang resistansi multimeter untuk pengukuran. Umumnya, resistansi ditandai dengan kisaran resistansi yang sesuai, dan probe merah dan hitam dihubungkan di kedua ujungnya. Jika pembacaannya dekat, itu normal, jika tidak maka akan rusak. Saat mengukur resistansi besar, penting untuk menghindari menyentuh probe merah dan hitam dengan kedua tangan. Ini bukan masalah risiko apa pun, tetapi untuk memastikan keakuratan pengukuran resistansi. Anda dapat menyentuh salah satu probe dengan tangan Anda.
Deteksi potensiometer
Biasanya potensiometer memiliki tiga pin. Pertama, gunakan multimeter untuk memilih rentang resistansi untuk menguji apakah resistansi antara dua dari tiga pin potensiometer sama dengan atau mendekati nilai resistansi yang tertera pada potensiometer. Jika terdapat perbedaan yang signifikan berarti potensiometer rusak. Jika multimeter tetap mengukur kedua pin tersebut secara normal, maka putar potensiometer berlawanan arah jarum jam hingga posisi menutup. Pada titik ini, nilai resistansi harus sekecil mungkin, lalu putar searah jarum jam untuk meningkatkan resistansi secara bertahap, Putar hingga nilai resistansi akhir mendekati nilai resistansi yang ditandai, maka potensiometer akan normal.
Deteksi kapasitor tetap
Selain menggunakan multimeter untuk memilih rentang yang sesuai untuk mengukur kapasitansi, rentang resistansi juga dapat digunakan untuk pengukuran. Saat mengukur, rentang resistansi yang sesuai harus dipilih, dan dua probe harus dihubungkan ke dua pin kapasitor. Nilai resistansinya harus tidak terbatas. Jika nilai resistansinya 0 maka kapasitor akan rusak.
Deteksi kapasitor elektrolitik
Ada sedikit perbedaan dalam metode pengukuran antara kapasitor elektrolitik dan kapasitor tetap. Tentu saja, Anda dapat memilih untuk menggunakan tingkat kapasitansi untuk pendeteksian. Semua orang tahu cara menggunakan level resistensi untuk pengukuran. Pertama, pilih level resistansi yang sesuai, dengan probe merah dan hitam masing-masing menyentuh kedua kutub kapasitor. Pada titik ini, nilai yang ditampilkan akan meningkat dari {{0}} hingga simbol luapan 1 ditampilkan. Jika 0 selalu ditampilkan, ini menunjukkan adanya hubungan pendek internal pada kapasitor, Jika 1 selalu ditampilkan, ini menunjukkan adanya sirkuit terbuka antara kutub kapasitor, dan dimungkinkan juga untuk memilih rentang resistansi yang tidak sesuai. Penting untuk dicatat bahwa selama pengukuran, karena kapasitor elektrolitik memiliki kutub positif dan negatif, maka tidak boleh dihubungkan secara terbalik. Biasanya kabel merah dihubungkan ke anoda kapasitor (kaki yang lebih panjang), kabel hitam dihubungkan ke katoda kapasitor (kaki yang lebih pendek), dan penunjuk multimeter adalah kebalikannya.
Deteksi induktansi
Demikian pula, pilih rentang resistansi multimeter dan sambungkan probe ke kedua ujung induktor. Jika nilai resistansi yang diukur adalah nol, induktor akan mengalami korsleting internal. Dalam keadaan normal, resistansi DC dari induktor yang diuji berhubungan langsung dengan diameter kawat enamel yang digunakan untuk menggulung kumparan induktor dan jumlah lilitan kawat. Selama nilai resistansi dapat diukur, induktor dapat dianggap normal.
Deteksi dioda
Atur multimeter pada posisi dioda pendeteksi, sambungkan kabel merah ke anoda dioda, dan kabel hitam ke katoda dioda. Jika penurunan tegangan dioda ditampilkan pada layar tampilan (biasanya {{0}}.5 untuk tabung silikon dan 0.2 untuk tabung germanium), hal ini menunjukkan bahwa dioda dalam keadaan normal. Ganti lead, dan jika tampilan layar menunjukkan 1, itu normal. Kalau tidak, itu akan rusak. Jika kedua hasil pengujiannya 0 atau 1, berarti dioda mengalami kerusakan.
