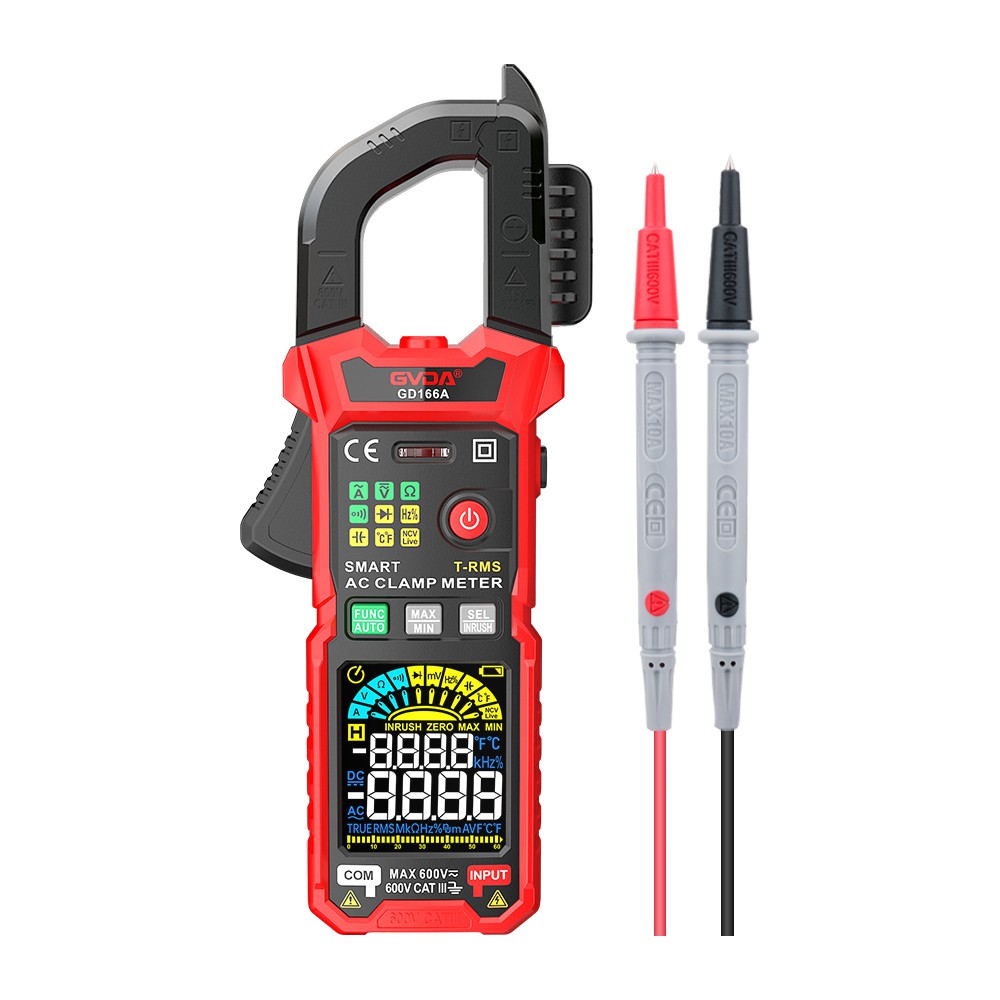

Cara menggunakan amperemeter penjepit untuk mengukur arus AC
1. Tujuan: Dapat mengukur arus AC pada saluran tegangan rendah tanpa mengganggu operasi beban.
2. Seleksi: Akurasi dan jangkauan maksimumnya harus memenuhi kebutuhan pengujian.
3. Inspeksi pra penggunaan:
(1) Inspeksi visual: Semua bagian harus utuh dan tidak rusak; Pengoperasian pegangan harus fleksibel; Inti besi penjepit harus bebas karat dan tertutup rapat; Selubung insulasi inti besi harus utuh; Penunjuknya harus bisa berayun dengan bebas; Pergantian gigi harus fleksibel dan memiliki sensasi tangan yang jelas;
(2) Penyesuaian: Letakkan meja rata, dengan penunjuk menunjuk ke posisi nol. Jika tidak, sesuaikan ke posisi nol.
ukuran
1. Pilih perlengkapan yang sesuai. Prinsip pemilihan gigi adalah:
(1) Jika kisaran arus yang diukur diketahui: pilih roda gigi yang lebih besar dari nilai yang diukur tetapi paling dekat dengannya.
(2) Jika kisaran arus yang diukur tidak diketahui, disarankan untuk menempatkannya terlebih dahulu pada tingkat arus tertinggi untuk pengujian (atau memperkirakan daya dukung arus aman berdasarkan penampang kawat dan memilih roda gigi yang sesuai), dan putuskan apakah akan menurunkan pengukuran berdasarkan hasil pengujian. Singkatnya, sudut defleksi jarum jam harus dimaksimalkan.
2. Penguji harus mengenakan sarung tangan, meratakan meteran, membuka rahang, dan membiarkan kawat yang diuji masuk ke dalam rahang sebelum menutup rahang.
3. Pembacaan: Sesuai dengan roda gigi yang digunakan, lakukan pembacaan pada garis skala yang sesuai. (Catatan! Nilai roda gigi adalah nilai offset penuh).
4. Apabila sudut deviasi penunjuk masih sangat kecil bila diukur pada gigi paling bawah (sudut deviasi penunjuk kecil yang berarti kesalahan relatif pengukurannya besar), diperbolehkan melilitkan kawat beberapa kali. memutar inti besi penjepit, menutup penjepit, dan melakukan pembacaan. Pada titik ini, nilai arus pada kawat sama dengan pembacaan dibagi dengan jumlah lilitan (perhitungan lilitan: berapa banyak kawat yang ada di dalam penjepit, meskipun beberapa lilitan).
Masalah keamanan yang perlu diperhatikan dalam pengukuran
1. Sebelum pengukuran, periksa tabel secara menyeluruh dan pilih gigi yang benar.
2. Sarung tangan (sarung tangan berinsulasi atau sarung tangan kawat bersih dan kering) harus dipakai selama pengujian, dan pengawasan harus diberikan jika perlu.
Saat memindahkan gigi untuk pengukuran, kawat harus dilepas dari rahangnya terlebih dahulu, lalu dijepit untuk pengukuran setelah memindahkan gigi.
4. Arus pada konduktor telanjang tidak dapat diukur.
5. Saat mengukur, perhatikan untuk menjaga jarak aman dari benda bermuatan terdekat. Dan harus diperhatikan agar tidak menimbulkan hubung singkat fasa ke fasa dan hubung singkat fasa ke tanah.
6. Setelah digunakan, roda gigi harus disetel ke level arus tertinggi. Jika terdapat penutup meteran, sebaiknya diletakkan di dalam penutup dan disimpan di tempat yang kering, bebas debu, gas tidak korosif, dan bebas getaran.
Pengetahuan saat ini
1. Arus netral pada rangkaian sambungan bintang sama dengan arus fasa.
2. Arus netral metode sambungan segitiga sama dengan arus fasa.
3. Hitung arus pengenal berdasarkan daya P perangkat; Motor tiga fase 1KW ≈ 2A, konsumsi daya satu fase 1KW ≈ 4.5A
