Pertama, sambungkan multimeter ke ujung dioda uji, gunakan kabel uji multimeter berwarna merah untuk menyentuh salah satu pin triode, dan gunakan kabel uji multimeter lainnya untuk menguji pin yang tersisa hingga diperoleh hasil sebagai berikut:
1. Jika test lead hitam dari transistor dihubungkan ke salah satu pin, dan test lead merah digunakan untuk mengukur konduksi dua pin lainnya dan ada tampilan tegangan, maka transistor tersebut adalah transistor PNP, dan kabel uji hitam dihubungkan ke basis B transistor. , ketika menggunakan metode di atas untuk menguji, tegangan ujung uji merah multimeter yang terhubung ke salah satu pin sedikit lebih tinggi, maka pin ini adalah emitor E dari triode, dan pin yang tersisa dengan tegangan lebih rendah adalah kolektor C.
2. Jika test lead merah triode dihubungkan ke salah satu pin, dan dua pin lainnya dihubungkan dengan test lead hitam, ada tampilan tegangan, maka transistor adalah transistor NPN, dan pin dihubungkan ke test lead merah adalah basis B dari transistor. , ketika menguji dengan metode di atas, tegangan kabel uji hitam multimeter yang terhubung ke salah satu pin sedikit lebih tinggi, maka pin ini adalah emitor E dari triode, dan pin yang tersisa dengan tegangan lebih rendah adalah kolektor C.
Cara lain adalah dengan menggunakan perlengkapan hFE untuk menilai. Setelah menentukan jenis alas dan tabung triode, masukkan alas triode ke dalam lubang pengukuran nilai Lu sesuai dengan posisi alas dan jenis tabung, dan masukkan dua pin lainnya ke dalam dua dari tiga lubang pengukuran yang tersisa. Satu, amati ukuran data pada layar tampilan, cari tahu kolektor dan emitor dari triode, ubah posisi lalu ukur lagi, amati ukuran nilai tampilan layar, ulangi pengukuran empat kali, dan bandingkan dan mengamati. Yang dengan nilai terukur terbesar akan berlaku, yang merupakan faktor amplifikasi arus dari triode, dan elektroda dari jack yang sesuai adalah kolektor dan emitor dari triode.
Penilaian jenis tabung dan pin triode merupakan keterampilan dasar bagi pemula dalam teknologi elektronik. Untuk membantu pembaca memahami metode pengukuran dan penilaian dengan cepat, penulis merangkum empat rumus: "Tiga terbalik, temukan alasnya; sambungan PN, tentukan jenis tabungnya; Ikuti panah, defleksinya besar; jika Anda tidak yakin , gerakkan mulutmu." Mari kita jelaskan kalimat demi kalimat.
1. Tiga terbalik, cari alasnya
Seperti yang kita semua tahu, triode adalah perangkat semikonduktor yang berisi dua sambungan PN. Menurut metode koneksi yang berbeda dari dua persimpangan PN, mereka dapat dibagi menjadi transistor tipe NPN dan tipe PNP dengan dua tipe konduktivitas yang berbeda. Gambar 1 menunjukkan simbol rangkaian dan rangkaian ekuivalennya.
Untuk menguji trioda, gunakan roda gigi ohm multimeter, dan pilih roda gigi R×100 atau R×1k. Gambar 2 menggambarkan rangkaian ekuivalen stop ohmik multimeter. Dapat dilihat dari gambar bahwa pena uji merah dihubungkan ke elektroda negatif baterai di jam tangan, dan pena uji hitam dihubungkan ke elektroda positif baterai di jam tangan.
Misalkan kita tidak tahu apakah transistor yang diuji adalah NPN atau PNP, dan kita tidak dapat mengetahui elektroda apa yang dimiliki setiap pin. Langkah pertama dalam pengujian adalah menentukan pin mana yang menjadi basis. Pada saat ini, kami secara sewenang-wenang mengambil dua elektroda (misalnya, kedua elektroda ini adalah 1 dan 2), menggunakan dua pena uji multimeter untuk mengukur resistansi maju dan mundur secara terbalik, dan mengamati sudut defleksi jarum; lalu, ambil 1 lagi. , 3 dua elektroda dan 2, 3 dua elektroda, masing-masing membalikkan pengukuran resistansi maju dan mundurnya, amati sudut defleksi jarum. Dalam tiga pengukuran terbalik ini, pasti ada dua hasil pengukuran yang serupa: yaitu, dalam pengukuran terbalik, penunjuk memiliki defleksi besar dan defleksi kecil; waktu yang tersisa harus bahwa sudut defleksi penunjuk sebelum dan sesudah pengukuran terbalik sangat kecil. Pin adalah alas yang kita cari (lihat Gambar 1 dan Gambar 2 untuk memahami kebenarannya).
2. Persimpangan PN, tipe tabung tetap
Setelah menemukan alas triode, kita dapat menentukan jenis konduktivitas tabung berdasarkan arah sambungan PN antara alas dan dua elektroda lainnya (Gambar 1). Sentuh kabel uji hitam multimeter ke elektroda dasar, dan kabel uji merah menyentuh salah satu elektroda dari dua elektroda lainnya. Jika sudut defleksi penunjuk meter besar, berarti transistor yang diuji adalah tabung tipe NPN; jika sudut defleksi penunjuk meter kecil, maka tabung yang diuji adalah tipe PNP.
3. Panah ke depan, defleksi besar
Cari tahu basis b, yang mana dari dua elektroda lainnya yang merupakan kolektor c dan mana yang merupakan emitor e? Pada saat ini, kita dapat menggunakan metode pengukuran arus penetrasi ICEO untuk menentukan kolektor c dan emitor e.
(1) Untuk triode NPN, rangkaian pengukuran arus penetrasi ditunjukkan pada Gambar 3. Menurut prinsip ini, gunakan pena uji multimeter hitam dan merah untuk mengukur resistansi maju dan mundur Rce dan Rec antara dua kutub secara terbalik . Meskipun sudut defleksi penunjuk multimeter pada kedua pengukuran tersebut sangat kecil, namun jika diperhatikan dengan seksama akan selalu terjadi defleksi. Jika sudutnya sedikit lebih besar, aliran arus harus: kabel uji hitam → tiang c → tiang b → tiang e → kabel uji merah, aliran arus persis sama dengan arah panah pada simbol triode ("maju panah"), jadi saat ini kabel uji hitam Sambungannya harus kolektor c, dan kabel uji merah harus dihubungkan ke emitor e.
(2) Untuk triode tipe PNP, prinsipnya juga mirip dengan tipe NPN, dan aliran arus harus: lead uji hitam → tiang e → tiang b → tiang c → kabel uji merah, aliran arus juga konsisten dengan arah panah pada simbol triode, Oleh karena itu, saat ini, kabel uji hitam harus dihubungkan ke emitor e, dan kabel uji merah harus dihubungkan ke kolektor c (lihat Gambar 1 dan Gambar 3).
4. Jika Anda tidak bisa mengukurnya, gerakkan mulut Anda
Jika dalam proses pengukuran "mengikuti panah, defleksinya besar", jika defleksi kedua penunjuk pengukuran sebelum dan sesudah inversi terlalu kecil untuk dibedakan, maka perlu "gerakan mulut". Metode spesifiknya adalah: dalam dua pengukuran "panah maju, defleksi besar", jepit persimpangan dua pena uji dan pin dengan kedua tangan, pegang elektroda dasar b dengan mulut Anda (atau tekan lidah Anda ke sana), dan masih Kolektor c dan emitor e dapat dibedakan dengan metode penilaian "panah maju, defleksi besar". Diantaranya, tubuh manusia berperan sebagai resistor bias DC, dan tujuannya adalah untuk membuat efeknya lebih jelas.
Gunakan multimeter digital untuk menentukan pin triode (tutorial grafis)
Sekarang multimeter digital adalah alat pengukur listrik dan elektronik yang sangat populer, dan kenyamanan serta keakuratannya disukai oleh petugas pemeliharaan dan penggemar elektronik. Tetapi beberapa teman akan mengatakan bahwa itu tidak sebagus multimeter tipe penunjuk ketika mengukur beberapa bagian, seperti mengukur trioda. Saya pikir multimeter digital lebih nyaman saat mengukur triode. Berikut ini adalah beberapa pengalaman saya sendiri, saya biasanya menilai perangkat triode kecil dengan cara ini. Anda mungkin ingin mencobanya untuk mengetahui apakah mudah digunakan atau dikoreksi, dan jika Anda memiliki komentar atau pertanyaan, Anda dapat mengirimi saya surat.
Saya memiliki beberapa transistor BC337, misalkan saya tidak tahu apakah itu tabung PNP atau NPN.

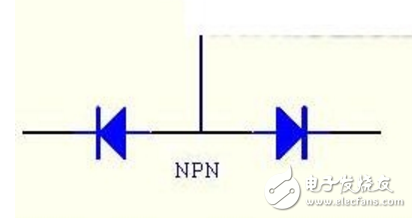

Kita tahu bahwa bagian dalam triode seperti gabungan dua dioda. Bentuknya seperti gambar di bawah ini. Yang tengah adalah alas (tiang B).
Pertama-tama, kita harus menemukan alasnya dan menentukan apakah itu tabung PNP atau NPN. Melihat gambar di atas, kita dapat melihat bahwa alas tabung PNP adalah titik persekutuan kedua elektroda negatif, dan alas tabung NPN adalah titik persekutuan kedua elektroda positif. Pada saat ini, kita dapat menggunakan roda gigi dioda multimeter digital untuk mengukur alas, lihat Gambar 3. Untuk tabung PNP, saat kabel uji hitam (terhubung ke elektroda negatif baterai di meteran) berada di alas , dan test lead merah digunakan untuk mengukur dua kutub lainnya, umumnya pembacaan kecil (biasanya 0.5-0.8) dengan sedikit perbedaan. adalah pembacaan yang lebih besar (biasanya 1). Untuk meteran NPN, kabel uji merah (terhubung ke elektroda positif baterai di meteran) dihubungkan ke pangkalan. Seperti dapat dilihat dari Gambar 4 dan Gambar 5, BC337 di tangan adalah tabung NPN, dan pin tengah adalah alasnya.
Setelah Anda menemukan basis dan mengetahui jenis tabungnya, saatnya menilai emitor dan kolektor. Jika Anda menggunakan multimeter analog untuk langkah ini, Anda mungkin harus menggunakan kedua tangan, bahkan beberapa teman akan menggunakan lidahnya, yang bisa dikatakan cukup merepotkan. Dan menggunakan tiga tabel digital? menyeluruh? File hFE (hFE mengukur perbesaran DC triode) jauh lebih nyaman untuk diukur. Tentu saja, Anda juga dapat mengabaikan langkah-langkah di atas dan langsung menggunakan hFE untuk mengukur polaritas pin triode. Saya pikir akan lebih mudah untuk menambahkan langkah-langkah di atas. Lebih tepatnya.
Letakkan multimeter pada file hFE, dan BC337 diturunkan ke lubang kecil NPN, dan tiang B berlawanan dengan huruf B di atas. Baca, lalu balikkan kedua kaki lainnya, dan baca lagi. Ketika polaritas bacaan lebih besar, itu cocok dengan huruf yang ditandai pada tabel di atas. Pada saat ini, kutub C dan E BC337 harus dikenali dari hurufnya. Belajar, triode lain akan melakukan hal yang sama, nyaman dan cepat.
