Bagaimana clamp ammeter mengukur arus DC?
Cara mengukur arus DC dengan clamp ammeter dibagi menjadi tiga metode yaitu pemisahan saluran, deteksi RMS sejati dan deteksi kebocoran.

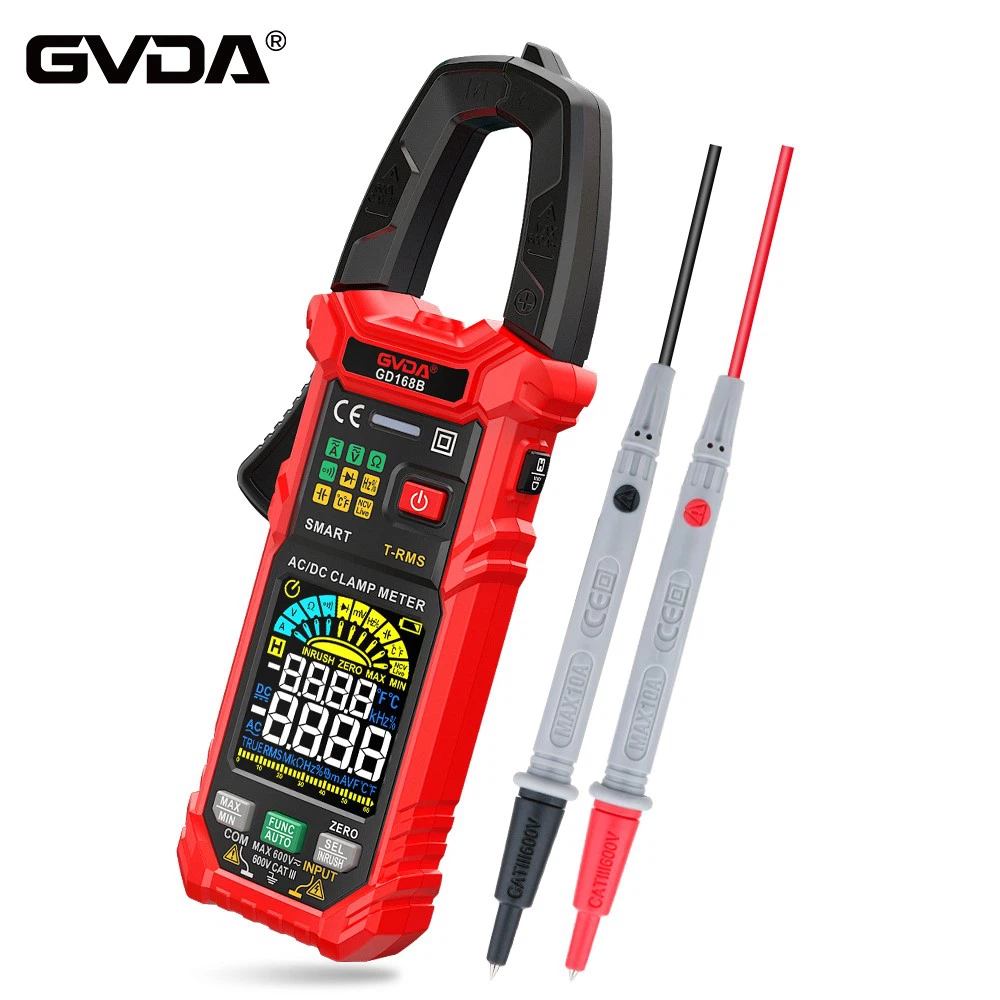

Clamp ammeter adalah kombinasi dari transformator arus dan ammeter. Inti besi transformator arus dapat dibuka saat kunci pas dikencangkan; kawat yang dilalui arus terukur dapat melewati celah yang dibuka oleh inti besi tanpa terputus, dan inti besi tertutup saat kunci pas dilepas.
1. Pemisahan garis
Saat menggunakan amperemeter penjepit untuk mendeteksi arus, pastikan untuk menjepit kabel (kawat) yang diukur. Jika dua (kabel paralel) dijepit, arus tidak dapat dideteksi. Selain itu, saat menggunakan pusat ammeter penjepit (inti) untuk pendeteksian, kesalahan pendeteksiannya kecil. Saat memeriksa konsumsi daya peralatan rumah tangga, akan lebih mudah menggunakan pembagi saluran. Beberapa pembagi saluran dapat memperkuat arus pendeteksian sebanyak 10 kali, sehingga arus di bawah 1A dapat diperkuat sebelum pendeteksian. Saat mendeteksi arus DC (DCA) dengan amperemeter penjepit DC, jika arus mengalir berlawanan arah, maka akan menampilkan angka negatif. Fungsi ini dapat digunakan untuk mendeteksi apakah aki mobil dalam keadaan pengisian atau pemakaian.
2. Deteksi nilai efektif sejati
Metode lain adalah bahwa amperemeter penjepit dalam mode nilai rata-rata mendeteksi nilai rata-rata gelombang sinus melalui deteksi AC, dan menampilkan nilai setelah penguatan 1,11 kali (gelombang sinus AC) sebagai nilai efektif. Bentuk gelombang selain gelombang sinus dan gelombang terdistorsi dengan rasio bentuk gelombang yang berbeda juga diperbesar dengan faktor 1,11 dan ditampilkan, sehingga kesalahan indikasi dapat terjadi. Oleh karena itu, saat mendeteksi bentuk gelombang dan gelombang bengkok selain gelombang sinus, harap pilih ammeter penjepit yang dapat langsung menguji nilai RMS yang sebenarnya.
3. Deteksi kebocoran
Deteksi kebocoran berbeda dari deteksi arus biasa, dua (tipe kabel 2-fase tunggal) atau tiga (tipe kabel 3-fase tunggal, tipe kabel 3-fase tiga) harus dijepit. Kabel arde juga dapat dijepit untuk deteksi. Metode manajemen insulasi untuk mendeteksi arus bocor pada rangkaian tegangan rendah telah menjadi sarana penilaian utama. Sejak dikonfirmasi (amandemen standar teknis peralatan listrik tahun 1997), clamp meter arus bocor secara bertahap digunakan untuk pendeteksian pada bangunan dan pabrik yang tidak dapat dimatikan.
