Memperbesar jangkauan jangkauan arus dari amperemeter penjepit
Jika arus rangkaian yang akan diuji kurang dari arus rentang minimum amperemeter penjepit (seperti<5A), and the measured value cannot be read out, the wire of the circuit to be tested can be wound several times in the jaw (set as N circles). At this time Divide the current value indicated by the meter head by the number of turns N, which is the current value to be measured.
Jika arus yang akan diukur lebih besar dari jangkauan maksimum trafo arus. Metodenya adalah: sambungkan waktu trafo arus di sirkuit beban menjadi hubung singkat, jepit rahang ammeter penjepit ke kabel hubung singkat dari kutub sekunder, dan kalikan arus yang diukur dengan perubahan trafo arus , yang merupakan arus beban terukur. nilai.
Masalah-masalah berikut harus diperhatikan saat menggunakan amperemeter penjepit:
Ketika arus yang diukur kecil, kawat pembawa arus dapat dililitkan beberapa kali dan dimasukkan ke dalam rahang untuk pengukuran. Namun, nilai arus aktual dapat diperoleh dengan membagi pembacaan dengan jumlah kumparan. Setelah pengukuran selesai, letakkan sakelar penyetelan pada posisi rentang maksimum (atau posisi mati) untuk penggunaan yang aman di lain waktu.
Jangan pindah gigi selama pengukuran.
Perhatikan bahwa tegangan pada sirkuit harus lebih rendah dari nilai pengenal amperemeter penjepit, dan arus sirkuit tegangan tinggi tidak dapat diukur dengan amperemeter penjepit, jika tidak, kecelakaan atau sengatan listrik dapat dengan mudah terjadi.
Cara menggunakan amperemeter penjepit

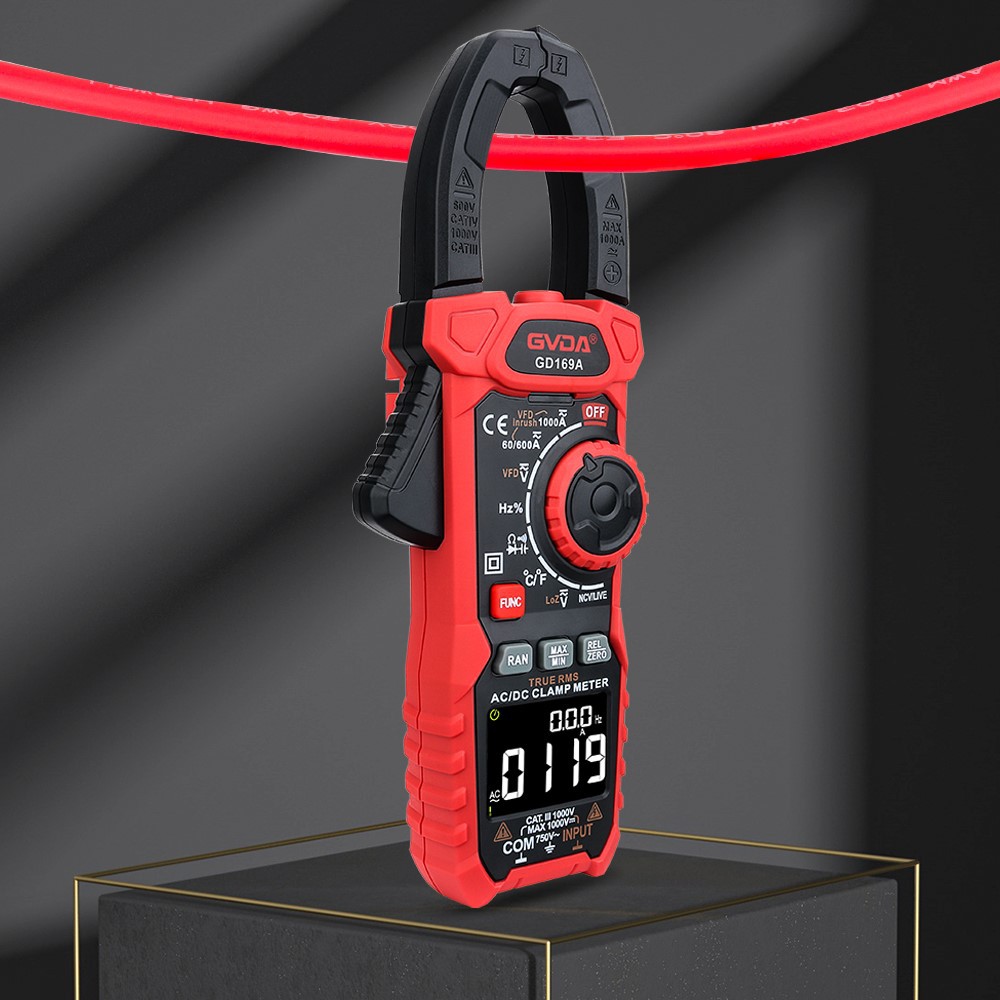

Saat mengukur arus, Anda hanya perlu menjepit kabel yang akan diukur di inti ammeter clip-on, lalu membaca bacaan di layar digital atau papan indikator. Sangat mudah digunakan. Cukup jepit kabel pengukur dengan kencang. Namun, dengan meluasnya penggunaan amperemeter penjepit digital, banyak fungsi telah ditambahkan ke amperemeter penjepit, seperti tegangan, suhu, resistansi, dll. (kadang-kadang disebut multimeter penjepit, seperti yang ditunjukkan di sebelah kanan, instrumen memiliki dua soket probe ) . Fungsi yang berbeda dapat dipilih dengan memutar tombol, dan metode penggunaannya mirip dengan multimeter digital biasa. Untuk arti dari beberapa tombol fungsi khusus, silakan lihat petunjuk yang sesuai.
