Menentukan apakah sensor suhu baik atau buruk menggunakan multimeter
Saat ini, pemanas air listrik telah memasuki rumah tangga biasa dan menjadi salah satu peralatan rumah tangga utama. Sensor suhu pemanas air adalah sensor pengukuran utama untuk mendapatkan air sedang yang dipanaskan. Jika sensor suhu rusak, ia tidak dapat secara akurat dan tepat waktu mendapatkan suhu air sedang yang dipanaskan, sehingga tidak mungkin bagi pemanas air listrik untuk secara akurat mengontrol suhu.
Sensor suhu yang digunakan dalam pemanas air listrik terutama mencakup sensor suhu termistor dan sensor suhu termistor platinum, yang menandakan hambatan output ke pengontrol suhu instrumen sekunder. Termistor yang biasa digunakan dalam pemanas air listrik adalah sensor suhu koefisien suhu negatif, dan resistansi outputnya berkurang seiring meningkatnya suhu. Ketika suhu meningkat, resistansi output termistor platinum meningkat.
Mengukur kualitas termistor NTC dengan multimeter

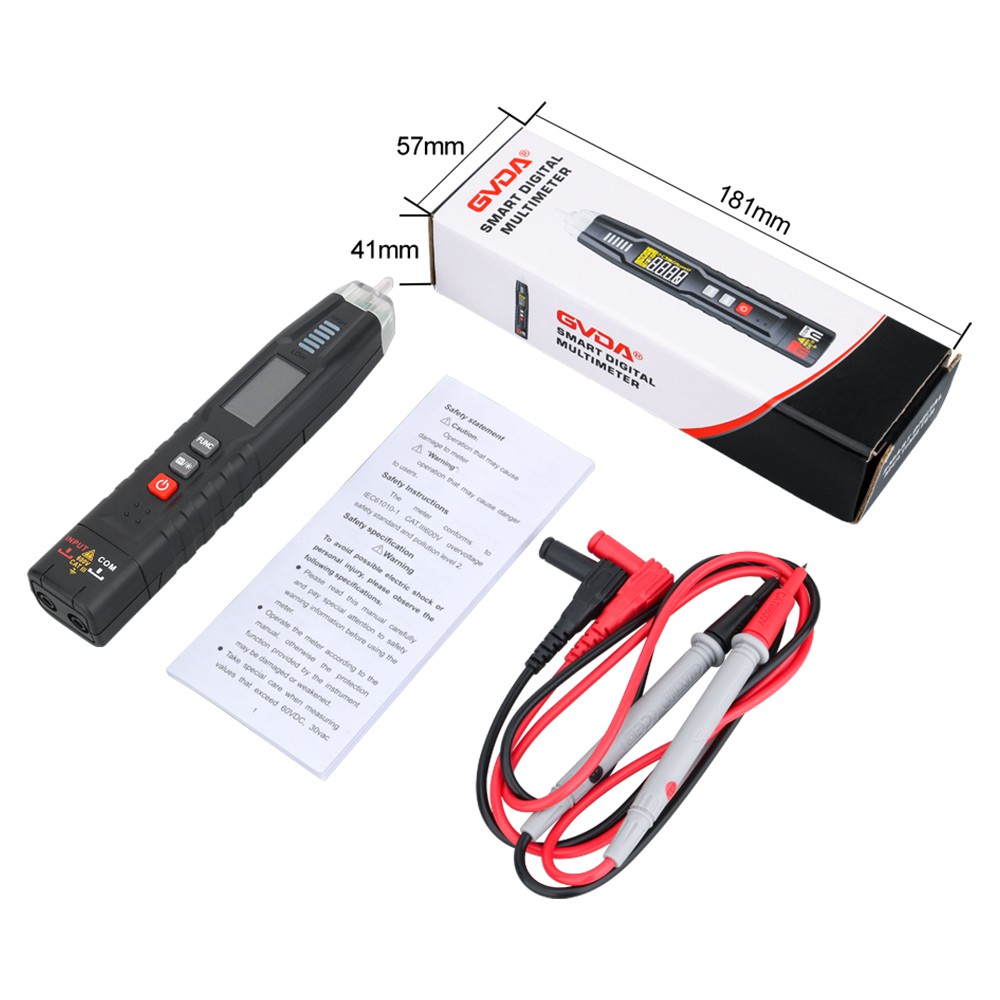

Tempatkan sensor suhu pemanas air pada suhu kamar. Hubungkan dua probe multimeter digital ke dua pin termistor dan ukur resistensi aktualnya. Kemudian bandingkan resistensi aktual yang diukur dengan resistensi nominal. Jika resistensi aktual berbeda dengan ± 2 ohm dari resistensi nominal, itu dianggap normal. Sebaliknya, kinerja sensor suhu termistor memburuk atau bahkan kerusakan. Atau, termistor dapat mengalami deteksi pemanasan menggunakan yang lebih ringan. Jika nilai resistansi multimeter berkurang dengan meningkatnya suhu, itu menunjukkan bahwa sensor suhu termistor berfungsi dengan baik. Jika nilai resistansi tetap tidak berubah, itu menunjukkan bahwa sensor suhu termistor rusak.
Ukur kualitas sensor suhu resistansi platinum dengan multimeter
Karena fakta bahwa sensor suhu resistansi platinum memiliki tiga kabel timbal, sulit untuk menemukan kawat mana yang berbeda untuk terhubung dengan salah satu probe multimeter. Hubungkan probe lain ke dua lead tambahan. Jika nilai resistansi yang diukur secara terpisah ditemukan tidak terbatas atau lebih rendah dari 100 ohm setelah pengukuran berpasangan, itu menunjukkan bahwa termistor platinum rusak. Jika nilai resistansi berbeda setelah dua pengukuran, itu menunjukkan bahwa ada masalah dengan kabel kompensasi atau kawat timahnya dari termistor platinum. Pada saat yang sama, termistor platinum dapat dipanaskan secara manual. Jika nilai resistansi tidak berubah, itu menunjukkan bahwa termistor platinum rusak. Jika nilai resistansi aktual yang diukur berbeda secara signifikan dari nilai resistansi nominal, ini menunjukkan bahwa kinerja termistor platinum memburuk.
Oleh karena itu, agar pemanas listrik mempertahankan kontrol suhu normal, sensor suhunya sangat penting. Sensor suhu telah tidak berfungsi, dan pengontrol suhu pemanas air listrik tidak dapat menerima sinyal resistansi yang ditransmisikan oleh sensor suhu, menyebabkan sistem kontrol suhu tidak berfungsi. Tidak peduli bagaimana pengaturan suhu diatur, tidak dapat memiliki efek pengendalian. Karena ada empat tautan dalam sistem kontrol pintu tertutup, dan sensor suhu rusak dalam deteksi dan tautan transmisi, instrumen deteksi dalam tautan ini memiliki masalah, dan pengontrol suhu tidak dapat mengontrolnya.
