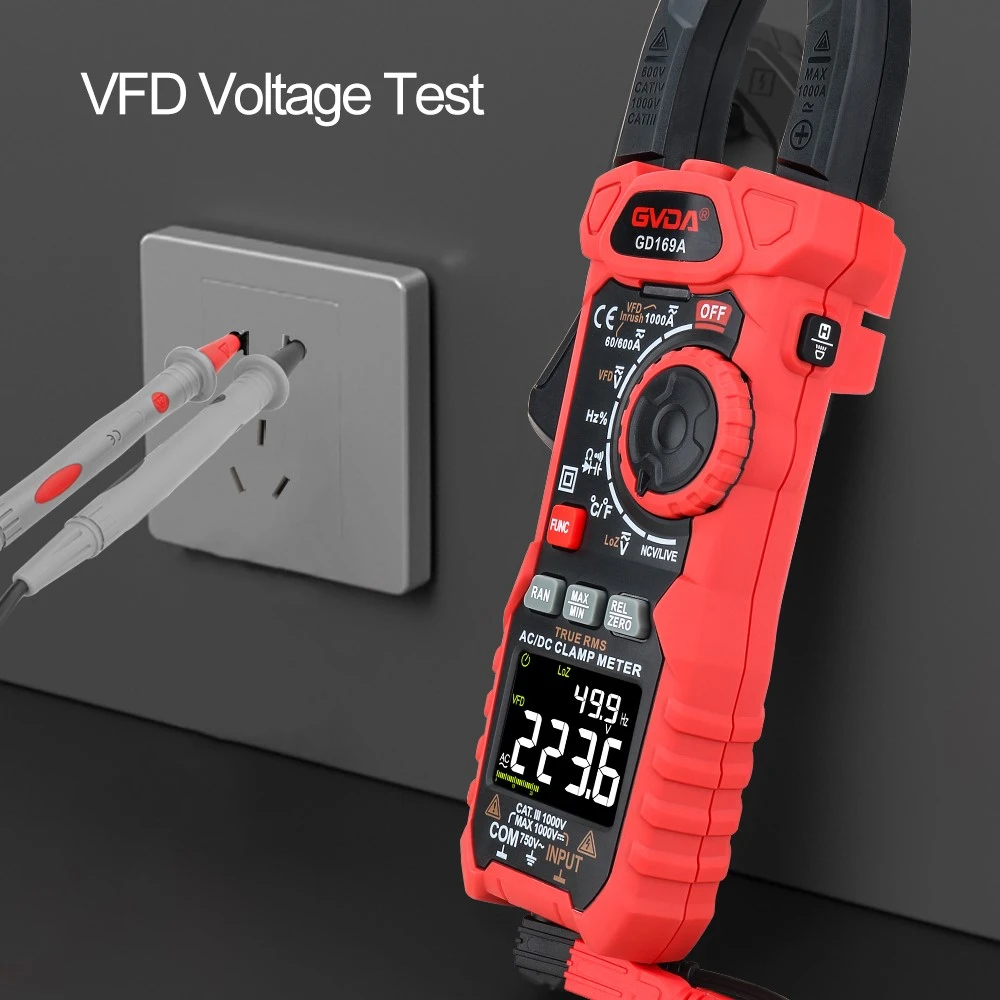

Standar pengukuran arus untuk amperemeter penjepit AC
Di sirkuit dengan arus tinggi, amperemeter penjepit umumnya digunakan untuk pengukuran, yang relatif aman;
Atur multimeter pada rentang arus, kemudian sambungkan secara seri pada rangkaian arus yang akan diukur. Perlu dicatat bahwa jika ini adalah rangkaian DC, perhatian harus diberikan pada polaritas. Baik mengukur arus atau tegangan, meteran harus disesuaikan dengan roda gigi yang sesuai, yaitu roda gigi meteran harus lebih tinggi dari nilai tegangan atau arus benda yang diukur. Sesuaikan ke nilai maksimum bila tidak yakin.
Pada saat mengukur arus, amperemeter harus dihubungkan secara seri dengan beban, karena arus pada rangkaian seri di semua tempat sama besarnya, sehingga arus yang melalui amperemeter adalah arus beban yang akan diukur. Jika sambungannya salah, maka sambungannya paralel dengan beban, karena hambatan dalam amperemeter sangat kecil. Di bawah tegangan beban, arus yang lebih besar akan melewatinya, menyebabkan kerusakan pada amperemeter.
Saat mengukur tegangan, voltmeter perlu disambungkan secara paralel dengan beban, karena pada rangkaian paralel, tegangan pada setiap cabang adalah sama, yaitu tegangan pada kedua ujung voltmeter adalah tegangan sebenarnya dari beban. Jika voltmeter dimasukkan ke dalam rangkaian beban, tegangan sebenarnya tidak dapat diukur.
Struktur ammeter tipe penjepit sebenarnya adalah trafo arus AC. Ini setara dengan transformator dengan hanya satu putaran per putaran dan banyak putaran per putaran, dengan beban sekunder menjadi ammeter AC sebelumnya.
Ketika ammeter penjepit menjepit kawat fasa, itu setara dengan memiliki belitan. Pada titik ini, arus kerja menginduksi fluks magnet pada rangkaian inti besi ammeter penjepit, dan fluks magnet melewati belitan sekunder untuk menginduksi tegangan sekunder dan membentuk arus pada beban sekunder. Besarnya arus sekunder ini berbanding lurus dengan arus primer, sehingga nilai yang ditunjukkan oleh meteran secara tidak langsung dapat mencerminkan besarnya arus rangkaian kerja primer. Jadi tidak perlu memutus rangkaian untuk mengukur arus.
