Komponen dasar catu daya

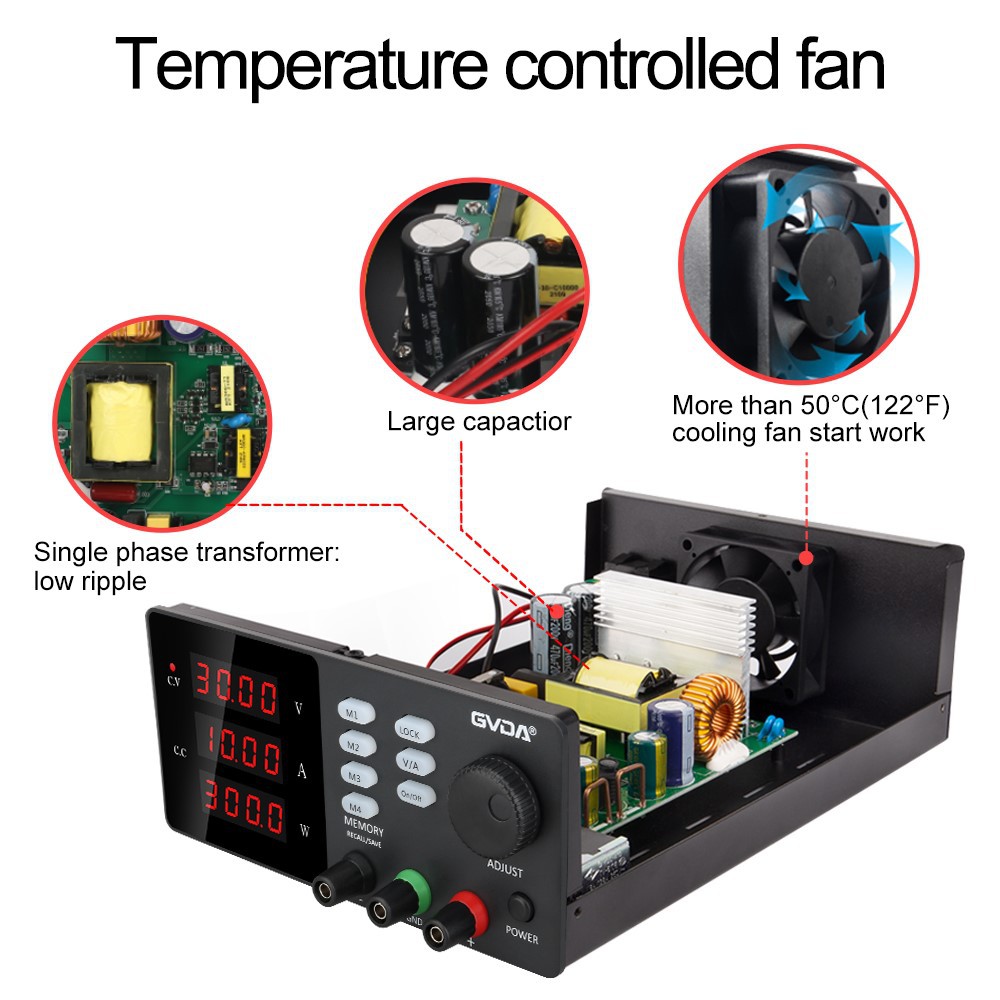

Pengantar Pengalihan Catu Daya
Dokumen ini berfungsi sebagai pelatihan penguatan untuk desain catu daya switching canggih milik Zhang Zhansong. Berdasarkan rencana penataan, Shen Gong menjelaskan desain trafo. Pada artikel ini, prinsip desain transformator diperkenalkan secara singkat, dengan fokus pada penjelasan prinsip kerja rangkaian dan perhitungan serta pemilihan komponen utama dalam proses desain.
Proses kerja catu daya switching cukup mudah dipahami, dan memiliki tiga karakteristik yang jelas:
Sakelar: Perangkat elektronik daya beroperasi dalam keadaan sakelar, bukan dalam keadaan linier
Frekuensi tinggi: Perangkat elektronik daya beroperasi pada frekuensi tinggi, bukan frekuensi dekat daya
DC: Mengalihkan keluaran catu daya DC, bukan AC, dan juga dapat menghasilkan AC frekuensi tinggi, seperti transformator elektronik
Beralih klasifikasi catu daya:
Switching power supply dibagi menjadi beberapa jenis berdasarkan topologinya: buck boost forward flyback half bridge full bridge LLC, dll. Namun pada dasarnya switching power supply hanya mempunyai dua mode kerja: forward: mentransmisikan energi saat saklar dihidupkan, dan flyback : mentransmisikan energi ketika saklar dimatikan.
Catu daya flyback ujung tunggal PWM sumber saat ini
Keunggulan catu daya flyback jenis ini: struktur sederhana, harga murah, cocok untuk catu daya berdaya rendah.
Kerugian dari catu daya flyback jenis ini adalah: daya kecil, umumnya di bawah 150W, riak besar, tingkat penyesuaian beban tegangan rendah, umumnya lebih besar dari 5%.
Kesulitan utama dalam merancang sumber listrik flyback tersebut adalah pada perancangan trafo, terutama trafo dengan tegangan masukan yang lebar dan keluaran yang banyak.
Rangkaian filter penyearah
Tegangan AC disearahkan oleh BRG1 dan disaring oleh C5 untuk mendapatkan tegangan DC yang relatif murni. Jika kapasitas C5 berkurang maka riak keluaran AC akan meningkat, sehingga memilih C5 yang sesuai sangat penting untuk stabilitas sistem.
Pilihan pengalaman: Umumnya, catu daya switching 380VAC C5 tanpa PFC dipilih berdasarkan 1.5-2.5uF/w. Menurut standar ini, sebagian besar persyaratan penyaringan daya dapat dipenuhi. Perbedaan spesifiknya harus didasarkan pada suhu sekitar, dan kapasitansi harus lebih besar ketika suhu tinggi.
Kapasitor C6 adalah kapasitor film tipis frekuensi tinggi yang menyediakan energi dan sirkuit selama pergantian jembatan penyearah, dan memiliki efek penghambatan yang signifikan terhadap interferensi konduksi daya.
