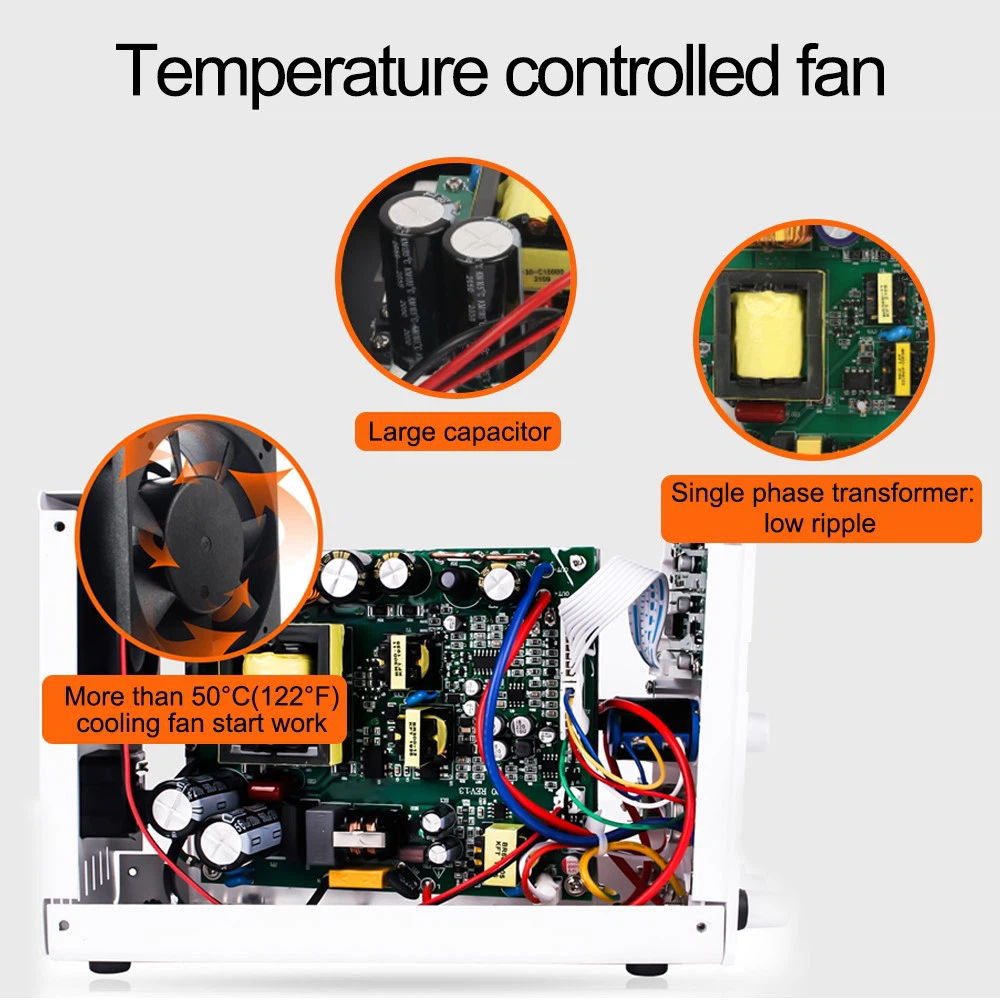

Penerapan pasokan listrik switching baru
Memasuki abad ke-21, dengan terus berkembangnya teknologi elektronika daya, catu daya switching frekuensi tinggi dengan efisiensi tinggi, kinerja tinggi, bobot rendah, ukuran kecil, dalam kesempatan yang semakin luas juga memperoleh cakupan aplikasi yang semakin luas, Catu daya yang diatur peralihan DC digunakan semakin luas. Dalam beberapa aplikasi industri perlu menyediakan sumber tegangan dan arus AC dan DC, dan memerlukan berbagai regulasi, riaknya kecil. Jika Anda menggunakan lebih dari satu peralatan catu daya dengan fungsi tunggal, volume dan beratnya akan bertambah banyak, tidak ekonomis, dan tidak dapat memenuhi persyaratan pekerjaan. Oleh karena itu, perusahaan kami mengkhususkan diri dalam meneliti dan mengembangkan serangkaian solusi catu daya.
Sistem catu daya ini mengadopsi teknologi catu daya switching dan program kontrol digital, dapat digunakan sebagai sumber tegangan AC, sumber tegangan DC, sumber arus AC dan sumber arus DC, rentang penyesuaian keluaran adalah 1~250V sebagai Sumber tegangan, rentang penyesuaian adalah 1 ~ 30A sebagai sumber arus, frekuensi kerja adalah 0 ~ 400Hz, output dapat dipilih.
Struktur sirkuit utama
Rangkaian utama catu daya dibagi menjadi dua bagian, bagian atas adalah bagian sumber tegangan, bagian bawah adalah bagian sumber arus, setiap bagian mengadopsi struktur dua tahap, masukan AC diperbaiki dan disaring, dan kemudian diubah Ke DC/DC terlebih dahulu, lalu dikeluarkan melalui inverter. DC/DC mengadopsi sirkuit setengah jembatan untuk menyediakan tegangan bus DC yang stabil dan mengisolasi tahap input dan output. Bagian inverter menggunakan rangkaian inverter jembatan penuh konvensional, yang cocok untuk aplikasi daya lebih besar. Outputnya disaring oleh filter LC dua tahap untuk menghilangkan riak frekuensi tinggi. Lc1, Lc2, dan Lc3 adalah penekan mode umum. Tindakan peralihan frekuensi tinggi dari tahap depan dan belakang sumber tegangan dapat dengan mudah menyebabkan interferensi timbal balik antara kedua tahap, yang terutama terlihat jelas ketika tegangan bus relatif tinggi. Oleh karena itu, penekan mode umum Lc1 dihubungkan secara seri antara dua tahap untuk mengisolasi interferensi timbal balik, dan Lc2 dan Lc3 dihubungkan antara terminal keluaran dan beban, yang mirip dengan Lc1, dan digunakan untuk menghambat frekuensi tinggi komponen mode umum melalui beban. Perbedaannya adalah sumber tegangan mengadopsi penyearah jembatan penuh untuk tahap depan DC/DC, dan sumber arus mengadopsi penyearah gelombang penuh.
Namun arus masukan inverter bukanlah arus DC yang sebenarnya, selain komponen DC, tetapi juga mengandung frekuensi keluaran dua kali lipat dari komponen AC dan komponen frekuensi tinggi. Untuk sumber arus dalam arus keluaran maksimum, komponen frekuensi tinggi ini akan sangat besar, perlu bus untuk menyediakan arus riak frekuensi tinggi yang besar, jadi ketika mencoba meningkatkan kapasitansi elektrolit, sebaiknya digunakan lebih tinggi- kinerja frekuensi kapasitansi superior. Tidak hanya dapat memenuhi persyaratan arus riak frekuensi tinggi belakang, tetapi juga mengurangi dampak komponen frekuensi tinggi belakang pada tahap depan.
