Bagaimana multimeter mendeteksi sel beban
Sel beban banyak digunakan dalam penimbangan industri (seperti timbangan sabuk, timbangan lantai, timbangan elektronik, timbangan manusia, dll.), pengujian gaya, dan pengukuran tekanan tarik. Kegagalan load cell selama penggunaan di lapangan umumnya sebagai berikut.
1. Sensor kelebihan beban, pengguna dan pabrikan tidak berkomunikasi dengan jelas, rentang sensor dan nilai gaya aktual dan berat tidak cocok, yang menyebabkan sensor kelebihan beban, dan resistansi lengan jembatan sensor berubah bentuk dan sirkuit tidak seimbang. Sensor tidak dapat bekerja secara normal, sinyal keluaran berfluktuasi, resistansi tidak terbatas dan seterusnya.
2. Ujung sensor rusak, dan pengguna tidak mengambil tindakan perlindungan saat digunakan. Ujung sensor rusak, umumnya pada antarmuka ujung sensor, yang memengaruhi penggunaan sensor tanpa respons atau perubahan mendadak pada nilai terukur.
3. Penggunaan sensor yang tidak benar, gaya benturan, gaya geser, gaya puntir, dll. dalam penggunaan sensor statis sangat merusak sensor dan bahkan tidak dapat diperbaiki.

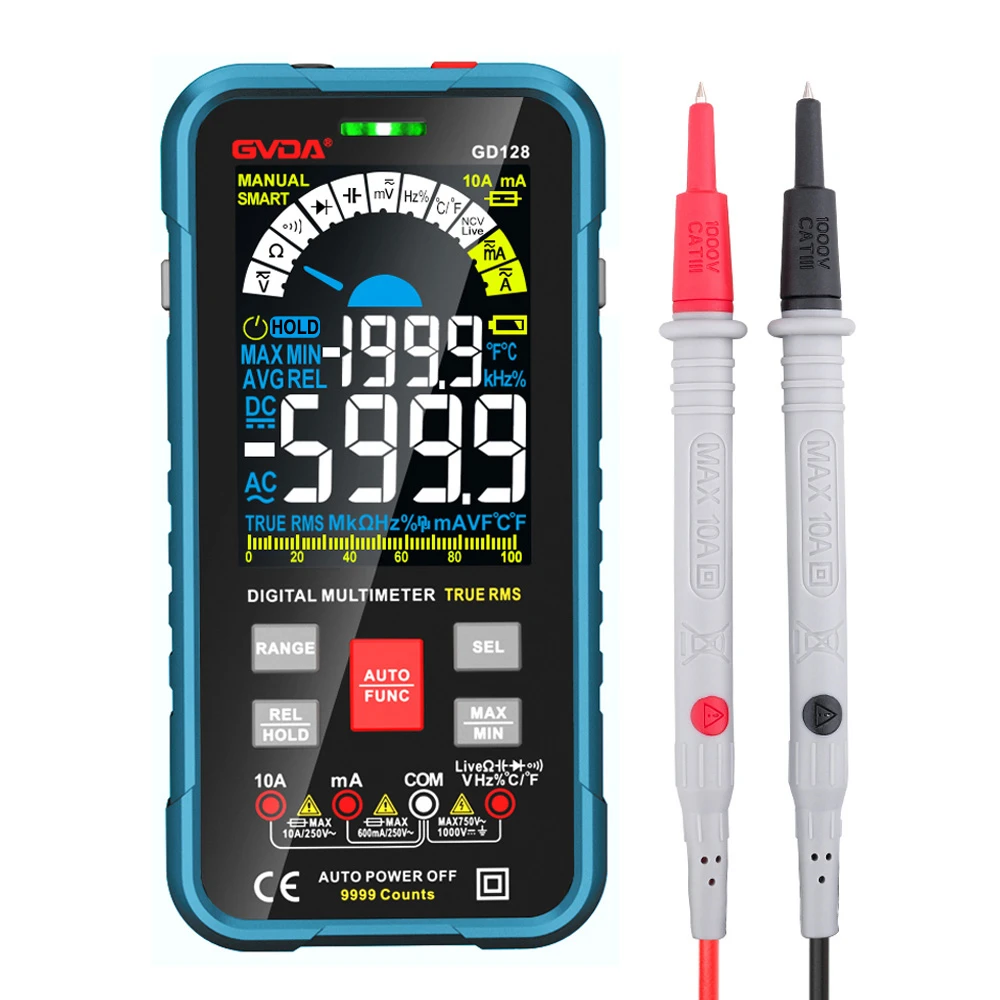

Jadi bagaimana kita dapat menggunakan multimeter secara efektif untuk mendeteksi kesalahan umum dari load cell.
1. Pabrikan sensor menyediakan sensitivitas keluaran sensor dan voltase catu daya. Kami mendeteksi sinyal keluaran sensor sesuai dengan dua parameter ini. Strain gauge load cell mengeluarkan sinyal analog tegangan milivolt. Misalnya, sensitivitas keluaran sensor adalah 2.0mV/V, dan tegangan catu daya adalah DC10V. Kedua parameter tersebut dapat memberi kita tegangan operasi eksitasi sensor yang memerlukan DC10V. Sinyal keluaran sensor sesuai dengan hubungan linier 2,0mV per keluaran tegangan eksitasi 1V. Misalnya, skala penuh sensor adalah 50KG, maka output skala penuh dari tegangan DC10V ke sensor adalah 20mV. Menurut hubungan ini, kami menggunakan roda gigi mV multimeter untuk mengukur sinyal keluaran sensor. Output tanpa beban dari sensor adalah 0mV, yang normal, yang lebih besar dari nilai ini, tetapi ketika mendekati nilai ini, perubahan nilai berarti sensor memiliki penyimpangan nol. Jika nilainya besar, berarti sensor rusak atau jembatan bagian dalam adalah rangkaian, dan tahanan lengan jembatan tidak simetris.
2. Menurut parameter sensor, resistansi masukan dan resistansi keluaran disediakan oleh pabrik sensor untuk menentukan apakah pengukur regangan sensor rusak. Nilai resistansi input dan output sensor berbeda untuk setiap pabrikan. Jadi ini harus diuji sesuai dengan label pabrikan. Gunakan multimeter untuk mendeteksi roda gigi ohm, resistansi catu daya dan arde catu daya, dan resistansi saluran sinyal serta arde sinyal. Jika lebih besar dari nilai resistansi pabrik, itu berarti sensor telah kelebihan beban dan pengukur regangan berubah bentuk. Jika nilai resistansi tidak terhingga maka sensor strain gauge rusak parah dan tidak dapat diperbaiki.
3. Karena kabel timah sering putus selama penggunaan sensor, dan lapisan luar kabel selubung masih utuh, sehingga pemeriksaan visual kabel sensor dalam kondisi baik. Kami menggunakan roda gigi ohmik multimeter untuk mendeteksi kontinuitas kabel sensor. Jika resistansi tidak terbatas, putuskan, jika resistansi berubah, kontak buruk.
