Prinsip kerja catu daya teregulasi Klasifikasi dan karakteristik catu daya teregulasi

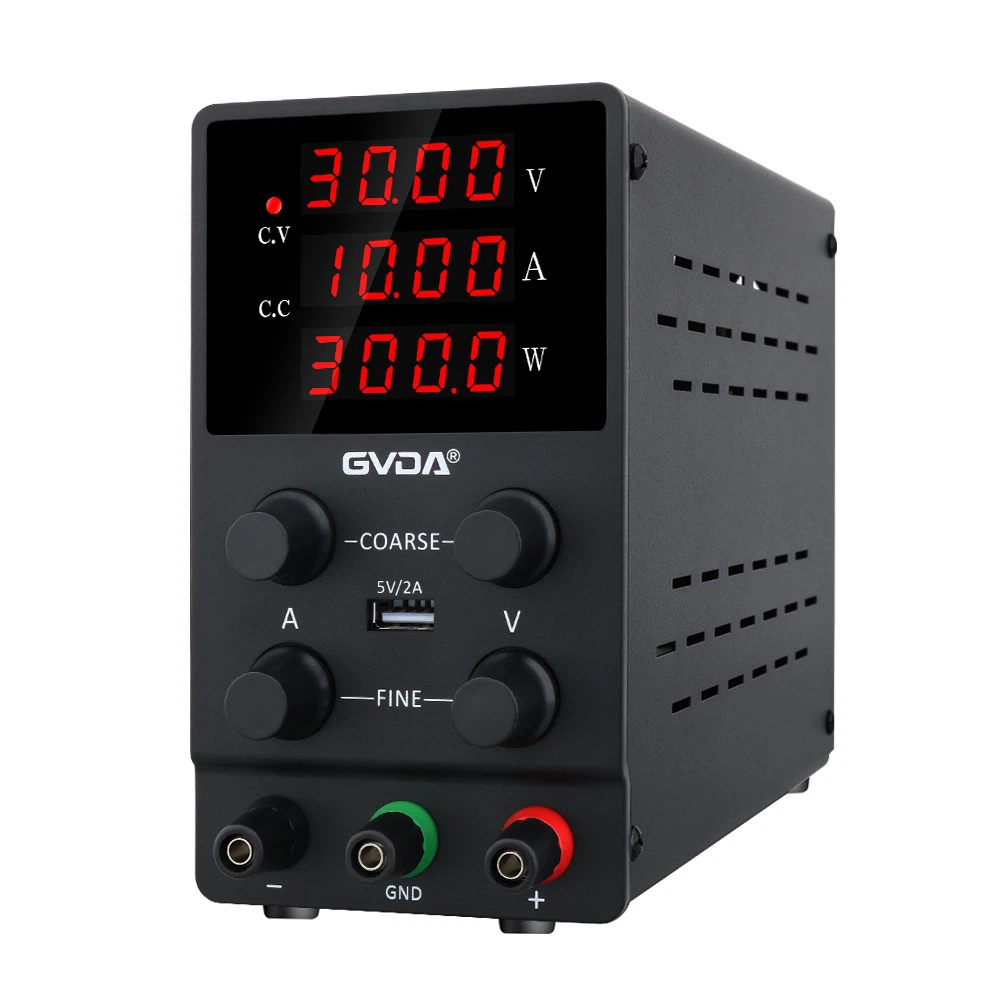

Prinsip kerja catu daya yang diatur
Prinsip kerja dasarnya adalah: catu daya AC frekuensi daya menjadi daya DC yang stabil setelah diturunkan oleh transformator, diperbaiki dan disaring. Gambar lainnya adalah bagian kontrol yang mengatur voltase dan mewujudkan fungsi stabilisasi voltase. Setelah catu daya dihubungkan ke beban, tegangan keluaran diperoleh melalui rangkaian sampling, dan tegangan keluaran dibandingkan dengan tegangan referensi. Jika tegangan output lebih rendah dari tegangan referensi, nilai kesalahan akan diperkuat oleh rangkaian penguat dan dikirim ke terminal input regulator, dan tegangan output akan dinaikkan melalui regulator hingga sama dengan nilai referensi; jika tegangan keluaran lebih besar dari tegangan referensi, maka regulator akan menurunkan keluaran.
Klasifikasi dan karakteristik catu daya yang diatur
1. Catu daya yang diatur AC:
1. Catu daya teregulasi self-coupling yang dapat disesuaikan
Keuntungan: struktur sederhana, biaya rendah, dan distorsi bentuk gelombang keluaran kecil.
Kekurangan: mudah terbakar, penyesuaian voltase lambat.
2. Ubah jenis ketukan
Keuntungan: sirkuit sederhana, berbagai pengaturan tegangan, dan harga murah.
Kekurangan: akurasi pengaturan tegangan rendah dan masa kerja yang pendek.
3. Jenis kompensasi daya tinggi
Keuntungan: kinerja anti-interferensi yang baik, pengaturan voltase presisi tinggi, respons cepat, dan sirkuit sederhana.
Kekurangan: distorsi arus input besar, faktor daya sumber rendah; tegangan output memiliki pergeseran fasa sehubungan dengan tegangan input.
4. Jenis penyesuaian parameter
Keuntungan: struktur sederhana, keandalan tinggi, kemampuan anti-interferensi yang kuat.
Kekurangan: konsumsi energi tinggi, kebisingan tinggi, besar, biaya tinggi.
5. Apakah masih utuh, periksa apakah ada hubungan pendek di sirkuit.
b Tegangan keluaran terlalu tinggi: periksa apakah tabung penyetelan rusak.
C Tegangan keluaran tidak stabil: periksa apakah tegangan referensi stabil.
d Arus keluaran tidak cukup: periksa apakah batalion penyetel terbakar sirkuit terbuka, apakah bebannya terlalu berat.
