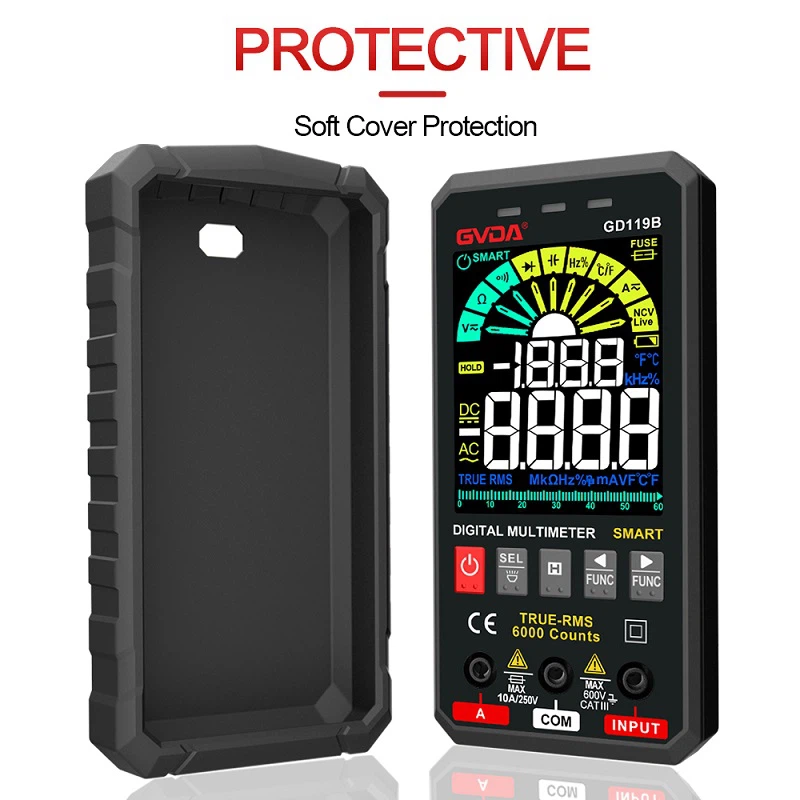

Multimeter apa yang baik untuk memperbaiki peralatan rumah tangga dan menguji peralatan listrik?
Penggunaan dasar penunjuk multimeter:
(1) Sebelum pengujian, pertama-tama tempatkan multimeter dalam keadaan horizontal, dan periksa apakah jarumnya nol (mengacu pada titik nol skala arus dan tegangan). Jika tidak, sesuaikan "penyesuaian nol mekanis" di bawah kepala meteran untuk membuat penunjuk menunjuk ke nol.
(2) Menurut item yang akan diukur, pilih item pengukuran dengan benar dan sakelar rentang pada multimeter. Jika urutan besaran yang akan diukur diketahui, pilih rentang urutan besaran yang sesuai. Jika Anda tidak mengetahui besarnya nilai yang diukur, Anda harus mulai mengukur dari rentang maksimum, lalu kurangi rentang saat sudut defleksi penunjuk terlalu kecil untuk dibaca secara akurat. Umumnya, sudut defleksi pointer tidak kurang dari 30 persen dari skala maksimum sebagai kisaran yang masuk akal.
(3) Multimeter digunakan sebagai ammeter
① Saat menghubungkan multimeter secara seri ke sirkuit yang diuji, perhatian harus diberikan pada arah arus. Artinya, sambungkan kabel uji merah ke ujung tempat arus masuk, dan kabel uji hitam ke ujung tempat arus keluar. Jika Anda tidak mengetahui arah arus yang akan diukur, Anda dapat menghubungkan test lead di salah satu ujung rangkaian terlebih dahulu, dan menyentuh test lead lainnya di ujung rangkaian dengan ringan. Jika penunjuk berayun ke kanan, kabel sudah benar; jika penunjuk ke kiri Jika berayun (lebih rendah dari nol), itu berarti kabelnya salah, dan posisi kedua kabel uji multimeter harus ditukar.
②Ketika sudut defleksi pointer lebih besar dari atau sama dengan 30 persen dari skala maksimum, coba gunakan file rentang besar. Karena semakin besar rentang pengukuran, semakin kecil resistansi shunt, semakin kecil resistansi internal setara ammeter, dan semakin kecil kesalahan yang ditimbulkan oleh rangkaian yang diuji.
③ Saat mengukur arus besar (seperti 500mA), jangan beralih sakelar pemilihan rentang selama proses pengukuran, agar tidak menghasilkan busur dan membakar kontak sakelar transfer.
(4) Multimeter digunakan sebagai voltmeter
①Hubungkan multimeter ke sirkuit yang diuji. Saat mengukur tegangan DC, perhatikan polaritas tegangan pada titik yang diuji, yaitu, sambungkan ujung uji merah ke ujung tegangan tinggi dan ujung uji hitam ke ujung tegangan rendah. Jika Anda tidak mengetahui polaritas tegangan yang akan diukur, Anda dapat mencobanya sesuai dengan metode tentatif yang disebutkan di atas saat mengukur arus. Jika penunjuk menyimpang ke kanan, Anda dapat mengukur; jika penunjuk menyimpang ke kiri, tukar posisi sadapan uji merah dan hitam. Pengukuran.
②Sama seperti ammeter yang disebutkan di atas, untuk mengurangi kesalahan yang ditimbulkan oleh resistansi internal voltmeter, ketika sudut defleksi penunjuk lebih besar dari atau sama dengan 30 persen dari skala maksimum, cobalah untuk pilih rentang besar untuk pengukuran. Karena semakin besar rentang pengukuran, semakin besar resistansi pembagi tegangan, dan semakin besar resistansi internal voltmeter yang setara, semakin kecil kesalahan yang dimasukkan ke rangkaian yang diuji. Jika resistansi internal rangkaian yang diuji besar, resistansi internal voltmeter harus lebih besar agar akurasi pengukurannya tinggi. Saat ini, perlu menggunakan multimeter dengan sensitivitas voltase lebih tinggi (resistansi internal lebih besar) untuk pengukuran. Misalnya, sensitivitas tegangan DC maksimum (100 kΩ/V) multimeter MFl0 lebih tinggi daripada multimeter tipe ME30 (20 kΩ/V).
③ Saat mengukur tegangan AC, masalah polaritas tidak perlu dipertimbangkan, asalkan multimeter terhubung ke kedua ujung pengujian. Selain itu, umumnya tidak perlu memilih multimeter dengan jangkauan besar atau sensitivitas tegangan tinggi. Karena dalam keadaan normal, resistansi internal catu daya AC lebih kecil dari pada lem. Perlu dicatat bahwa tegangan AC yang diukur hanya dapat berupa gelombang sinus, dan frekuensinya harus kurang dari atau sama dengan frekuensi operasi multimeter yang diizinkan, jika tidak, kesalahan besar akan terjadi.
④ Jangan beralih sakelar pemilihan rentang saat mengukur tegangan yang lebih tinggi (seperti 220v), agar tidak menghasilkan busur dan membakar kontak sakelar transfer.
⑤ Perhatikan keselamatan saat mengukur tegangan tinggi lebih besar dari atau sama dengan 100v. Yang terbaik adalah memperbaiki satu kabel uji pada kesamaan sirkuit yang diuji, dan kemudian gunakan kabel uji lain untuk menyentuh titik uji lainnya.
⑥Level ini umumnya digunakan dalam sistem rangkaian untuk mewakili nilai tegangan efektif pada titik ini. Oleh karena itu, multimeter memiliki skala level pada rentang tegangan AC. Level nol mengacu pada kekuatan 1mW yang dihasilkan pada impedansi 600 ohm, yaitu nilai voltase efektif yang sesuai adalah 0,75V. Jika impedansi rangkaian yang diuji tidak sama dengan 600 ohm, hitung menurut rumus berikut: nilai elektronik aktual=pembacaan multimeter dB ditambah 101g (600/z) di mana z adalah nilai resistansi rangkaian di bawah tes. Perlu diperhatikan bahwa saat mengukur level, itu harus ditempatkan pada file 10v, karena skala level multimeter dirancang dan dihitung pada file ini. Jika rentangnya tidak cukup, Anda perlu mengubah ke file lain untuk mengukur. Selain itu, multimeter hanya cocok untuk mengukur volume dan tingkat frekuensi, seperti sirkuit Ada tegangan DC di atasnya, dan kapasitor 0,1uF/450V harus dihubungkan secara seri untuk memotong DC sebelum mengukur
⑦ Saat mengukur tegangan dalam rangkaian dengan reaktansi induktif, multimeter harus dilepas dan dimatikan setelah pengukuran. Jika tidak, ketika daya terputus, karena induktansi diri dari komponen induktif di sirkuit, tegangan tinggi akan dihasilkan dan multimeter dapat terbakar.
(5) Multimeter digunakan sebagai ohmmeter
① Saat mengukur, harus dinolkan terlebih dahulu. Artinya, sentuh kedua sadapan uji secara langsung (korsleting), dan sesuaikan dial—penyesuai nol-ohm di bawah untuk membuat penunjuk menunjuk ke 0 ohm dengan benar. Ini karena tegangan catu daya yang disediakan oleh baterai kering internal akan turun seiring bertambahnya waktu penggunaan. Saat Rx=0, pointer mungkin tidak mencapai bias penuh. Pada saat ini, Rw harus disesuaikan untuk mengurangi arus shunt dari kepala meteran. Untuk memenuhi persyaratan arus bias penuh Ig.
②Untuk meningkatkan keakuratan pengujian dan memastikan keamanan objek yang diukur, file rentang yang sesuai harus dipilih dengan benar. Umumnya, saat mengukur resistansi, penunjuk harus berada dalam kisaran 20 persen -80 persen dari skala penuh, sehingga akurasi pengujian dapat memenuhi persyaratan.
③Karena rentang yang berbeda, arus uji yang mengalir melalui Rx juga berbeda. Kisaran yang lebih kecil, semakin besar arus uji, sebaliknya. Oleh karena itu, jika rentang ohm jarak kecil RX1 dan RX10 multimeter digunakan untuk mengukur resistansi kecil Rx (seperti resistansi internal meter miliampere), arus besar akan mengalir melalui Rx. Jika arus melebihi arus yang diperbolehkan oleh Rx, Rx Itu akan terbakar, atau menekuk penunjuk mA meter. Oleh karena itu, saat mengukur resistansi yang tidak memungkinkan arus besar lewat, multimeter harus ditempatkan pada rentang ohm yang besar. Pada saat yang sama, semakin besar kisarannya, semakin tinggi tegangan baterai kering yang terhubung ke resistansi internal. Oleh karena itu, saat mengukur resistansi yang tidak dapat menahan tegangan tinggi, multimeter sebaiknya tidak ditempatkan pada rentang ohm dengan rentang yang besar. Misalnya, saat mengukur resistansi antar-elektroda dari dioda atau triode, roda gigi ohm tidak dapat disetel ke roda gigi Rx0k, jika tidak maka akan mudah merusak antar-elektroda tabung. Anda hanya dapat menurunkan kisaran dan membiarkan penunjuk menunjuk ke ujung resistansi tinggi. Namun, telah ditunjukkan bahwa skala resistansi tidak linier, dan skala pada ujung resistansi tinggi sangat padat, yang akan dengan mudah menyebabkan peningkatan kesalahan. Ketika digunakan sebagai ohmmeter oleh pabrik, aki kering dihubungkan ke dalam, kutub negatif aki, dan kabel uji hitam dihubungkan ke kutub positif aki kering. Untuk sirkuit eksternal, test lead merah dihubungkan ke aki kering. Saat mengukur resistansi besar, tangan tidak dapat menyentuh kedua ujung resistansi yang diukur pada saat yang sama, jika tidak, resistansi tubuh manusia akan dihubungkan secara paralel dengan resistansi yang diukur, membuat hasil pengukuran salah dan nilai uji akan sangat berkurang. . Selain itu, saat mengukur resistansi pada rangkaian, catu daya rangkaian harus terputus, jika tidak, tidak hanya hasil pengukuran yang tidak akurat (setara dengan tegangan eksternal), tetapi juga arus besar akan mengalir melalui meteran mikroampere. , yang akan membakar meteran. Pada saat yang sama, salah satu ujung resistansi yang akan diuji harus dilas dari rangkaian sebelum pengukuran, jika tidak, resistansi yang diukur adalah resistansi total rangkaian pada dua titik.
(6) Jangan meletakkan sakelar jangkauan pada posisi ohm setelah digunakan. Untuk melindungi kepala meteran mikro-ampere, agar kepala meteran tidak terbakar secara tidak sengaja saat mulai mengukur di lain waktu. Setelah pengukuran selesai, Anda harus memperhatikan untuk memutar sakelar rentang ke posisi rentang maksimum tegangan DC atau tegangan AC, dan jangan pernah meletakkannya di roda gigi ohm, jika kedua kabel uji dihubung pendek, kering internal baterai akan benar-benar habis.
