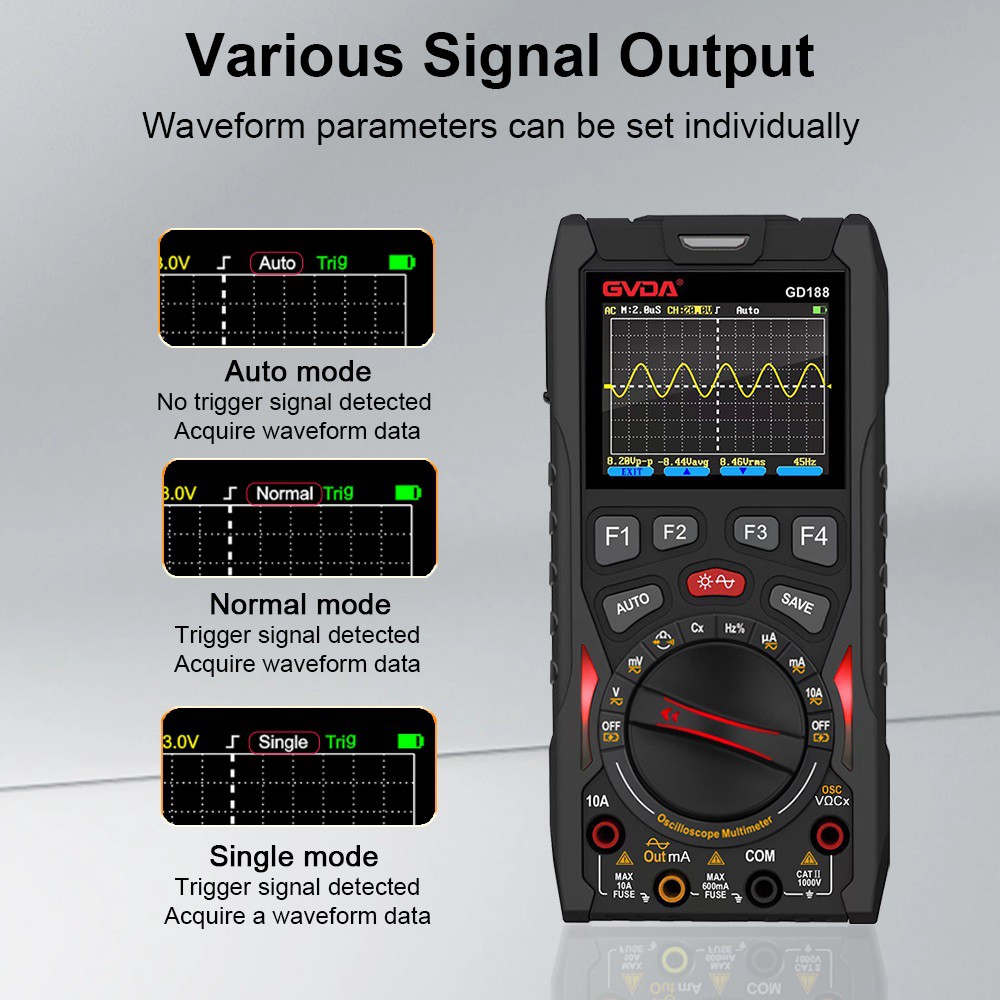

Apa kegunaan osiloskop?
(1) Memperoleh garis dasar.
Ketika operator menggunakan osiloskop tanpa instruksi manual, langkah pertama adalah mendapatkan garis dasar horizontal tertipis sebelum probe dapat digunakan untuk pengukuran lain, metode spesifiknya adalah sebagai berikut: ① Preset sakelar dan kenop panel.
Pra-setel sakelar dan kenop panel. Kecerahan diatur ke sedang, fokus dan fokus tambahan diatur ke sedang, kopling input vertikal diatur ke "AC", pemilihan rentang tegangan vertikal diatur ke "5 mv/div", pemilihan mode kerja vertikal diatur ke "CH1", pemilihan sensitivitas vertikal diatur ke "CH1", dan pemilihan sensitivitas vertikal diatur ke "CH1". Pemangkasan waktu pemindaian diatur ke posisi kalibrasi "CAL", perpindahan horizontal diatur ke posisi tengah, mode pemindaian diatur ke "A", mode sinkronisasi pemicu diatur ke "AUTO", sakelar kemiringan diatur ke diatur ke "+", pemilihan sumber sinkronisasi saluran vertikal diatur ke posisi tengah, posisi vertikal diatur ke posisi tengah, faktor waktu pemindaian A dan B diatur sebelumnya pada "0.5 ms/div " bersama. Setel "+", sakelar kopling pemicu "AC", pemilihan sumber pemicu "INT".
② Tekan tombol daya, indikator daya menyala.
③ Sesuaikan kenop kontrol dengan fokus kecerahan A dan kenop kontrol terkait lainnya, dapat terdapat garis dasar pemindaian yang tipis dan terang, sesuaikan garis dasar sehingga posisinya di tengah layar dan skala koordinat horizontal pada dasarnya bertepatan dengan ④ Sesuaikan kontrol paralelisme lintasan.
Sesuaikan kontrol paralelisme track untuk membuat garis dasar sejajar dengan koordinat horizontal.
(2) Menampilkan sinyal.
Secara umum, osiloskop itu sendiri memiliki port keluaran sinyal gelombang persegi standar 0.5 Vp-p, bila garis dasar, yaitu probe dapat dihubungkan ke ini, saat ini harus ada rangkaian persegi sinyal gelombang di layar, menyesuaikan rentang tegangan dan kenop faktor waktu pemindaian, amplitudo gelombang persegi dan lebar gelombang harus bervariasi hingga titik ini, menunjukkan bahwa osiloskop pada dasarnya telah disesuaikan dan dapat digunakan.
(3) Ukur sinyalnya.
Hubungkan jalur uji ke soket masukan CH1 atau CH2, sentuhkan probe uji ke titik uji, Anda dapat mengamati bentuk gelombang pada osiloskop. Jika amplitudo bentuk gelombang terlalu besar atau terlalu kecil, Anda dapat menyesuaikan kenop rentang tegangan; jika tampilan periode bentuk gelombang tidak sesuai, Anda dapat menyesuaikan kenop kecepatan pemindaian.
Pengukuran Khusus
(1) Pengukuran tegangan puncak AC.
①Dapatkan garis dasar.
② Sesuaikan kenop V/div sehingga bentuk gelombang menampilkan 5 div (yaitu 5 bingkai) dalam arah vertikal.
③Sesuaikan "Level pemicu A" untuk mendapatkan tampilan yang stabil.
④ Hitung tegangan puncak dengan rumus berikut. Tegangan puncak {{0}} Amplitudo defleksi vertikal × tiang saklar × pengali atenuasi probe. Misalnya: defleksi puncak atas ke puncak bawah diukur sebesar 5,6 derajat, sakelar VOLTS/dir disetel ke 0,5, dengan pengali atenuasi probe × 10, data akan diganti dengan: Vp-p { {7}}.6 × 0,5 × 10=28 V.
(2) Pengukuran waktu naik.
Waktu naik=jarak horizontal (derajat) × waktu / derajat (tiang penghalang) / faktor ekspansi.
Misal: jarak antara dua titik bentuk gelombang adalah 5 derajat, waktu / derajat blok level 1Us, pemuaian × 10 (akhir pemuaian yaitu × 1), nilai yang diberikan akan diganti: waktu naik adalah 5 × 1/10=0.5Kami.
(3) Pengukuran perbedaan fasa.
Perbedaan fasa=perbedaan horizontal (derajat) × nilai kalibrasi skala horizontal (derajat/derajat).
Misalnya: nilai perbedaan horizontal adalah {{0}}.6 derajat, setiap derajat dikalibrasi hingga 45 derajat, nilai yang diberikan akan disubstitusikan ke dalam rumus perbedaan fasa: 0.6 × 45=27 derajat.
