Berapa rentang Ω multimeter yang digunakan untuk mengukur?
File Ω pada multimeter adalah file resistansi, yang digunakan untuk mengukur nilai resistansi resistor.

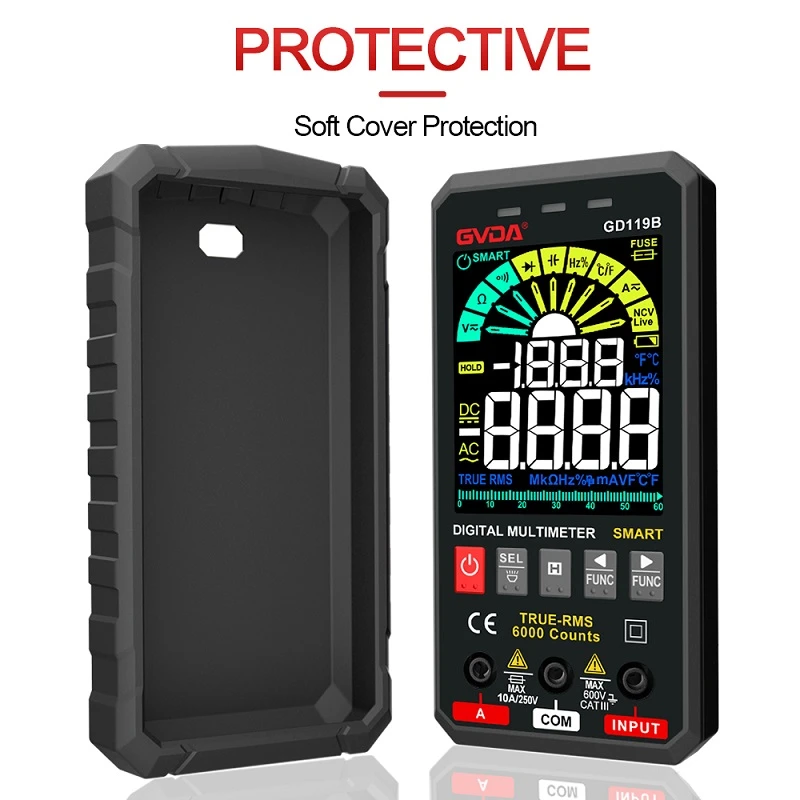

Multimeter digital dengan perubahan jangkauan manual dan multimeter digital dengan perubahan jangkauan otomatis. Penggunaannya sangat sederhana, pengukuran resistansi, pena merah ke dalam lubang "VΩ" multimeter, pena hitam ke dalam lubang multimeter "COM", dan kemudian rentang multimeter beralih ke posisi resistansi, pena merah dan hitam adalah dihubungi oleh dua pin yang diukur dapat dibaca. Kedua pin resistor yang diukur dapat membacakan nilai resistansi resistor tersebut.
Saat mengukur, untuk multimeter dengan perubahan rentang otomatis, tidak perlu mempertimbangkan besar kecilnya nilai resistansi, multimeter dapat secara otomatis beralih ke rentang yang sesuai. Untuk multimeter dengan perubahan rentang manual, sakelar rentang perlu diatur ke posisi yang sesuai sesuai dengan besarnya nilai resistansi sebelum pengukuran. Selain itu, pada banyak multimeter rentang manual, file resistansi minimum tidak dapat kembali ke nol, misalnya multimeter digital umum 3 / ½, file 200 Ω dalam pena merah dan hitam korsleting, tampilan umum pembacaan di nol titik beberapa ke satu titik beberapa Ω (semakin kecil semakin baik pembacaan ini), jadi dalam pengukuran 10 Ω atau kurang dari resistansi resistansi kecil, harus ditampilkan dalam pembacaan dikurangi dari pembacaan pena merah dan hitam korsleting , sehingga hasilnya adalah nilai resistansi sebenarnya yang kecil. Hasilnya adalah nilai resistansi sebenarnya dari resistor kecil tersebut.
Pengukuran multimeter pada garis kontrol dan switchboard yang terhubung tidak mempengaruhi lampu indikator loop kontrol sedikit terang bagaimana menghadapi situasi tersebut
Sesuai dengan yang anda sampaikan, ada alat yang konslet ke ground, karena peralatan tersebut proteksi ground, anda ukur, garis nol dan garis ground harus ada tegangannya, jika tidak maka indikator tidak akan menyala lemah. Mengapa cerah? Karena indikator dihubungkan dengan garis fasa, maka kutub dihubungkan dengan garis nol. Setelah saluran fasa ke ground, karena saluran nol dan saluran ground mempunyai tegangan tertentu, sehingga saluran fasa dan saluran nol mempunyai tegangan (bila listrik diputus), sehingga lampu indikator agak terang. Mengapa ada tegangan pada saluran nol dan ground? Karena kabinet distribusi agak jauh dari trafo, maka dapat terjadi tegangan antara tiang grounding di bawah trafo dan tiang grounding kabinet distribusi. Saya mendapatkan ini sepanjang waktu dan tidak ada yang bisa dilakukan selain memeriksa satu perangkat dalam satu waktu.
