Apa prinsip anemometer kawat panas?
Anemometer adalah instrumen pengujian konvensional, dan jenis anemometer terutama meliputi:

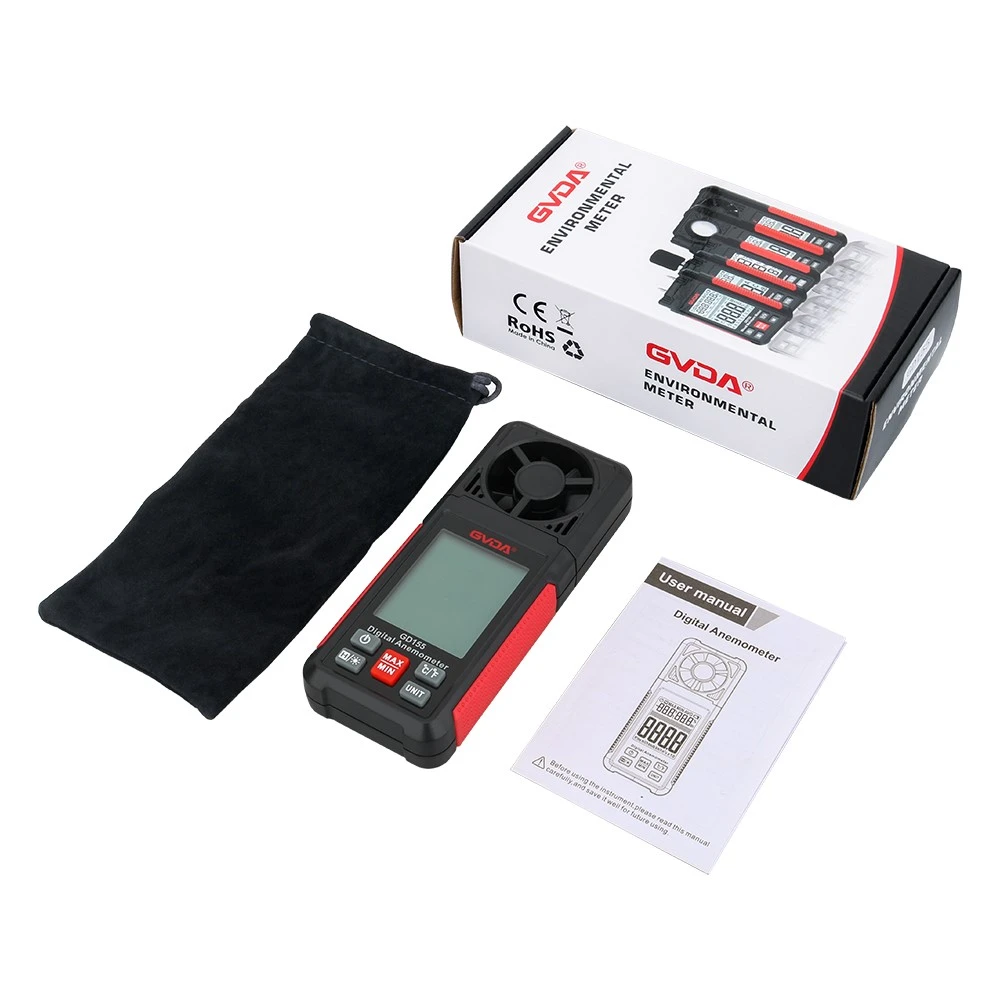

Salah satunya adalah anemometer roda. Terbukti dengan sendirinya bahwa probe anemometer impeller berputar seperti bilah kipas untuk mengukur kecepatan angin, terutama mengukur kecepatan angin pada kecepatan angin tengah dan kecepatan angin permukaan;
Yang kedua adalah anemometer kawat panas. Probenya adalah kawat logam tipis yang menghasilkan panas, sehingga disebut kawat panas. Ini terutama mengukur kecepatan angin pada titik kecepatan angin rendah bersih;
Yang ketiga adalah anemometer tekanan diferensial. Instrumen ini terutama menggunakan prinsip tekanan diferensial untuk mengukur kecepatan angin, terutama untuk kecepatan angin tinggi dan pengukuran kecepatan angin ultra-tinggi;
Oktagonal anemometer/matriks anemometer untuk pengukuran aliran laminar adalah pengukuran kecepatan angin permukaan, atau pengukuran jenis tabung pitot dalam pipa juga merupakan kecepatan angin titik.
Di sini kami terutama memperkenalkan anemometer kawat panas:
Hot-wire anemometer adalah alat pengukur kecepatan yang mengubah sinyal kecepatan aliran menjadi sinyal listrik, dan juga dapat mengukur suhu atau densitas fluida.
Prinsipnya adalah bahwa kawat logam tipis yang dipanaskan oleh listrik (disebut kawat panas) ditempatkan di aliran udara, dan pembuangan panas dari kawat panas di aliran udara terkait dengan kecepatan aliran;
Pembuangan panas menyebabkan perubahan suhu kawat panas menyebabkan perubahan resistansi, dan sinyal kecepatan aliran diubah menjadi sinyal listrik. Ini memiliki dua mode kerja:
①Jenis aliran konstan.
Arus melalui kawat panas tetap konstan. Ketika suhu berubah, resistansi kawat panas berubah, sehingga tegangan di kedua ujungnya berubah, dan laju aliran diukur;
②Tipe suhu konstan.
Suhu kawat panas dijaga konstan, seperti 150 derajat, dan laju aliran dapat diukur sesuai dengan arus yang diperlukan.
Jenis suhu konstan lebih banyak digunakan daripada jenis aliran konstan. Panjang kawat panas umumnya dalam kisaran 0.5-2 mm, diameter dalam kisaran 1-10 mikron, dan bahannya adalah platinum, tungsten atau platinum-rhodium paduan.
Jika film logam yang sangat tipis (ketebalan kurang dari 0.1 mikron) digunakan sebagai pengganti kawat logam, itu adalah anemometer film panas, yang memiliki fungsi mirip dengan kawat panas, tetapi sebagian besar digunakan untuk mengukur laju aliran cairan.
Selain tipe single-wire biasa, hot wire juga bisa menjadi tipe gabungan double-wire atau three-wire untuk mengukur komponen kecepatan ke segala arah.
Keluaran sinyal listrik dari kabel panas dimasukkan ke komputer setelah amplifikasi, kompensasi, dan digitalisasi;
Ini dapat meningkatkan akurasi pengukuran, secara otomatis menyelesaikan proses pasca-pemrosesan data, dan memperluas fungsi pengukuran kecepatan, seperti secara bersamaan menyelesaikan pengukuran nilai sesaat dan nilai rata-rata waktu, kecepatan gabungan dan kecepatan parsial, tingkat turbulensi dan parameter turbulensi lainnya.
Dibandingkan dengan tabung pitot, anemometer kawat panas memiliki volume probe yang lebih kecil dan lebih sedikit gangguan pada medan aliran;
Respon cepat, dapat mengukur laju aliran yang tidak stabil; dapat mengukur kecepatan sangat rendah (seperti serendah 0.3 m/dtk) dan keunggulan lainnya.
