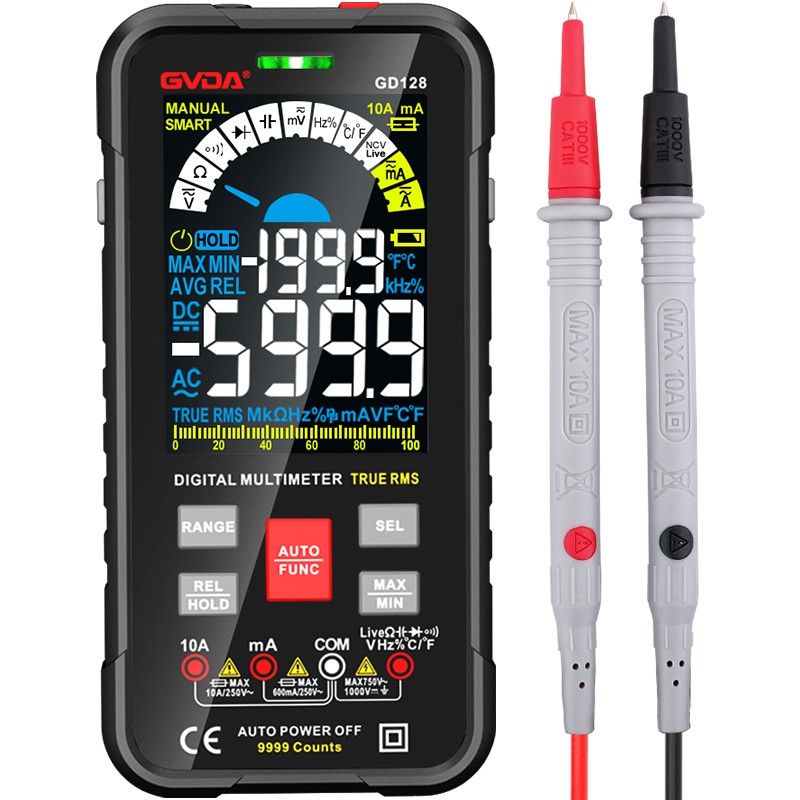

Struktur internal multimeter pada prinsipnya dibagi menjadi tiga bagian: kepala meteran, sirkuit pengukuran, dan sakelar perubahan.
(1) Tajuk
Kepala meteran biasanya adalah mikroammeter DC, dan prinsip kerjanya dapat diringkas sebagai: "Sudut pandang defleksi penunjuk kepala meteran sebanding dengan arus yang mengalir melalui kepala meteran". Fungsi utama multimeter pada dasarnya bergantung pada fungsi kepala. Sensitivitas kepala meteran mengacu pada nilai arus DC yang mengalir melalui kepala meteran ketika penunjuk kepala meteran dibelokkan pada skala penuh. Semakin kecil nilainya, semakin tinggi sensitivitas kepala meteran. Semakin besar resistansi internal saat mengukur tegangan, semakin baik fungsinya.
Meter dapat dihubungkan dengan berbagai rangkaian pengukuran untuk mengukur berbagai listrik. Dengan mengubah sakelar, kepala meteran dan rangkaian pengukur dapat dibentuk menjadi multimeter.
(2) Garis pengukur
Rangkaian pengukuran multimeter adalah rangkaian yang digunakan untuk mengubah berbagai nilai terukur menjadi arus DC halus yang cocok untuk pengukuran dengan kepala meteran. Ini terdiri dari resistor, komponen semikonduktor dan baterai.
Rangkaian pengukuran multimeter adalah bagian dasar dari multimeter, yang terdiri dari beberapa rangkaian pengukuran seperti voltmeter DC multi-range, ammeter DC multi-range, ohmmeter multi-range, dan voltmeter AC multi-range . Itu dapat mengubah berbagai pengukuran (seperti arus, tegangan, resistansi, dll.) Dan rentang yang berbeda menjadi sejumlah DC halus melalui serangkaian proses (seperti perbaikan, shunt, pembagian tegangan, dll.) Arus dimasukkan ke meteran untuk pengukuran.
(3) Ubah sakelar
Efek mengubah sakelar adalah untuk memilih berbagai garis pengukuran dan menyelesaikan pemilihan jenis dan rentang pengukuran. Sakelar pergantian ditandai dengan roda gigi dan jarak yang berbeda.
