Apa arti simbol-simbol pada multimeter?
Multimeter bergerak dalam bidang peralatan listrik, peralatan rumah tangga, tukang listrik elektronik yang diperlukan alat pengujian. Biasa digunakan dua macam mekanik dan elektronik. Secara umum, sebagian besar pilihan mekanis tipe MF47, model multimeter digital elektronik sangat banyak.

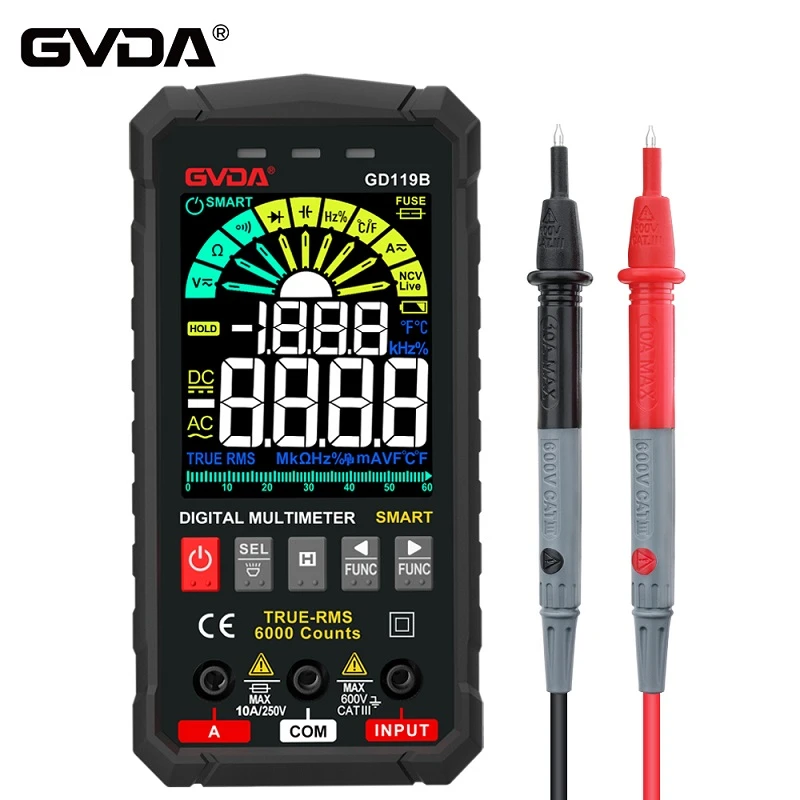

Simbol-simbol yang biasa digunakan pada multimeter
① DCA → Arus DC → mikroampere (uA) → miliampere (mA) → ampere (A).
② DC Ⅴ → Tegangan DC → milivolt (m Ⅴ) → volt (Ⅴ).
③ AC V → Tegangan AC → volt (V).
④Ω → Resistansi DC → ohm (Ω)
→ kilohm (KΩ) → megohm (MΩ)
⑤ Jalur Berdengung→Buzzer berbunyi saat di bawah 10Ω.
⑥ pengukuran kapasitansi→C*0.1, C*1, C*10, C*100, C*1K, dll.
⑦ hFE→ amplifikasi transistor DC.
⑧ dB→tingkat audio→{{0}}dB~+22dB, 0dB=1mw/600Ω.
Penggunaan Mekanis MF47;
Sebelum digunakan, sebaiknya periksa apakah penunjuk berada pada posisi nol mekanis, misalnya tidak menunjuk ke posisi nol, Anda dapat memutar pengatur nol pada sampul meja agar penunjuk menunjukkan posisi nol. Kemudian masukkan colokan merah dan hitam pada test bar ke dalam jack "+" dan "-", seperti untuk mengukur AC/DC 2500V atau DC 10A, colokan merah harus dimasukkan ke dalam jack berlabel "2500V" atau "10A" . soket " atau "10A".
Pengukuran arus DC: Saat mengukur 0.05-500mA, putar sakelar ke tingkat arus yang diinginkan. Pengukuran 10A, colokan merah "+" harus dimasukkan ke dalam jack 10A, putar saklar dapat ditempatkan pada batas arus DC 500mA, dan kemudian sambungkan bilah uji secara seri di sirkuit yang sedang diuji.
Pengukuran tegangan AC dan DC: Saat mengukur AC {{0}}V atau DC 0.25-1000V, putar sakelar ke gigi tegangan yang diperlukan. Pengukuran AC dan DC 2500V, saklar harus diputar ke posisi AC dan DC 1000V, kemudian sambungkan batang uji pada rangkaian yang diuji. Jika dilengkapi dengan probe tegangan tinggi, ia dapat mengukur tegangan tinggi perangkat TV kurang dari atau sama dengan 25kV. Pengukuran, saklar harus ditempatkan pada posisi 50uA, probe tegangan tinggi dari steker merah dan hitam dimasukkan ke dalam soket "+", "-", klem ground dan sambungan pelat logam TV, dan kemudian pegang probe untuk pengukuran . Pengukuran tegangan AC 10V, pembacaannya silahkan lihat skala khusus AC 10V (merah).
Pengukuran resistansi DC: pasang baterai (masing-masing R14 tipe 2 #1.5V dan 6F22 tipe 9V), putar sakelar ke gigi pengukuran resistansi yang diperlukan, batang uji dua pendek, sesuaikan kenop ohm, sehingga penunjuk sejajar dengan ohm "0" posisi, dan kemudian dipisahkan dari batang uji untuk pengukuran. Pengukuran hambatan pada rangkaian, sebaiknya putuskan dulu aliran listriknya, misalnya kapasitor pada rangkaian harus dikosongkan terlebih dahulu. Saat memeriksa resistansi kebocoran kapasitor elektrolitik terpolarisasi, Anda dapat memutar sakelar ke file R × 1k, batang merah pada bilah uji harus dihubungkan ke terminal negatif kapasitor, batang hitam dihubungkan ke terminal positif kapasitor . Catatan: Jika R×1k tidak dapat disetel ke nol atau bel tidak berfungsi dengan baik, harap ganti baterai 2# (1.5V). Jika roda gigi R×10k tidak dapat disetel ke posisi nol, atau kecerahan tabung lampu roda gigi deteksi inframerah tidak mencukupi, harap ganti baterai laminasi 6F22 (9V).
