Multimeter tidak hanya dapat digunakan untuk mengukur resistansi benda yang akan diukur, tetapi tegangan AC dan DC juga dapat digunakan untuk mengukur tegangan DC. Bahkan beberapa multimeter dapat mengukur parameter utama transistor dan kapasitansi kapasitor. Menguasai sepenuhnya penggunaan multimeter adalah salah satu keterampilan paling dasar dalam teknologi elektronik. Multimeter umum termasuk multimeter analog dan multimeter digital.

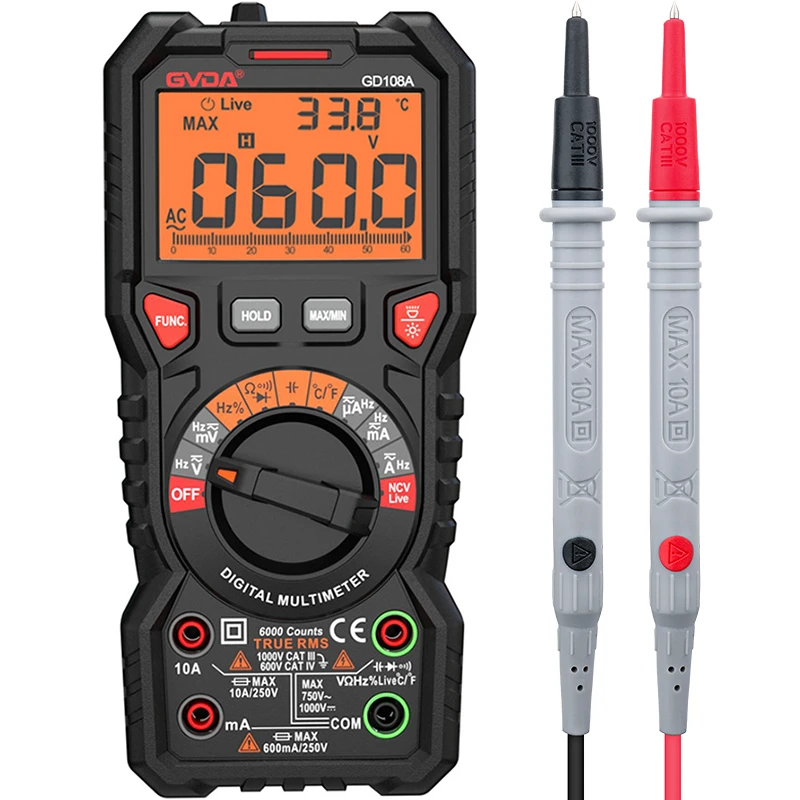

Multi-meter tipe penunjuk adalah alat ukur multi-fungsi dengan kepala sebagai komponen inti, dan nilai yang terukur dibaca oleh penunjuk kepala. Nilai terukur multimeter digital langsung ditampilkan dalam bentuk digital oleh layar LCD, yang mudah dibaca, dan beberapa juga memiliki fungsi prompt suara. Multimeter adalah meteran yang berbagi kepala meteran dan mengintegrasikan voltmeter, ammeter, dan ohmmeter.
Kisaran arus DC multimeter adalah voltmeter DC multi-rentang. Kepala meter dihubungkan secara paralel dengan resistor pembagi tegangan sirkuit tertutup untuk memperluas jangkauan tegangannya. Rentang tegangan DC multimeter adalah voltmeter DC multi-rentang. Rentang tegangan dapat diperluas dengan menghubungkan resistor pembagi tegangan secara seri dengan kepala meteran. Resistor pembagi tegangan yang berbeda memiliki rentang yang berbeda.
1. Deteksi luring
Ukur nilai resistansi positif dan negatif antara setiap pin chip IC dan ground. Bandingkan ini dengan chip IC yang bagus untuk menemukan titik kegagalannya.
2. Deteksi online
Metode deteksi resistansi DC sama dengan deteksi offline. Tapi perhatikan: Untuk memutuskan catu daya pada papan sirkuit yang akan diuji, tegangan internal multimeter tidak boleh lebih besar dari 6V. Saat mengukur, perhatikan pengaruh eksternal.
3. Metode pengujian tegangan kerja AC
Gunakan multimeter dengan rentang dB untuk mengukur perkiraan nilai tegangan AC pada IC. Jika tidak ada rentang dB, kapasitor DC isolasi 0.1-0.5μF dapat dihubungkan secara seri dengan test lead positif. Metode ini cocok untuk IC dengan frekuensi operasi yang relatif rendah. Namun, perlu dicatat bahwa sinyal-sinyal ini akan dipengaruhi oleh frekuensi alami, dan bentuk gelombangnya akan berbeda, sehingga data yang diukur merupakan perkiraan.
4. Metode pengukuran arus total
Dengan mengukur arus total catu daya IC, untuk menilai kualitas IC. Karena sebagian besar IC digabungkan DC, ketika IC rusak (seperti kerusakan persimpangan PN atau sirkuit terbuka), itu akan menyebabkan tahap terakhir menjadi jenuh dan terputus, menyebabkan arus total berubah. Jadi mengukur arus total dapat menilai kualitas IC. Nilai arus dapat dihitung dengan mengukur tegangan pada resistansi loop secara online.
