Apa saja komponen umum catu daya yang diatur DC?
Rangkaian penyearah, rangkaian filter, transformator daya, dan rangkaian penstabil tegangan membentuk empat rangkaian yang membentuk catu daya yang diatur DC.
1. Transformator kekuasaan
Transmisi daya, konversi tegangan, dan isolasi isolasi adalah tiga kegunaan utama transformator daya, komponen elektromagnetik magnetik lunak. Teknologi elektronika daya dan catu daya memanfaatkannya secara ekstensif.
2. Rangkaian penyearah
Sebuah rangkaian yang dikenal sebagai "rangkaian penyearah" atau "rangkaian penyearah" mengubah daya AC menjadi listrik DC. Transformator, rangkaian utama penyearah, dan filter merupakan sebagian besar rangkaian penyearah. Ia menemukan penerapan luas dalam domain elektrolisis, pelapisan listrik, regulasi eksitasi generator, regulasi kecepatan motor DC, dan sektor terkait lainnya. Biasanya, rangkaian penyearah terdiri dari trafo, filter, dan rangkaian utama. Thyristor dan dioda penyearah silikon merupakan mayoritas komponen rangkaian utama setelah tahun 1970an. Untuk menghilangkan komponen AC dari tegangan DC yang berdenyut, filter dipasang antara rangkaian utama dan beban. Pengaturan trafo ditentukan oleh keadaan tertentu. Tujuan trafo adalah untuk membangun isolasi listrik antara rangkaian penyearah dan jaringan AC serta pencocokan antara tegangan masukan AC dan tegangan keluaran DC.

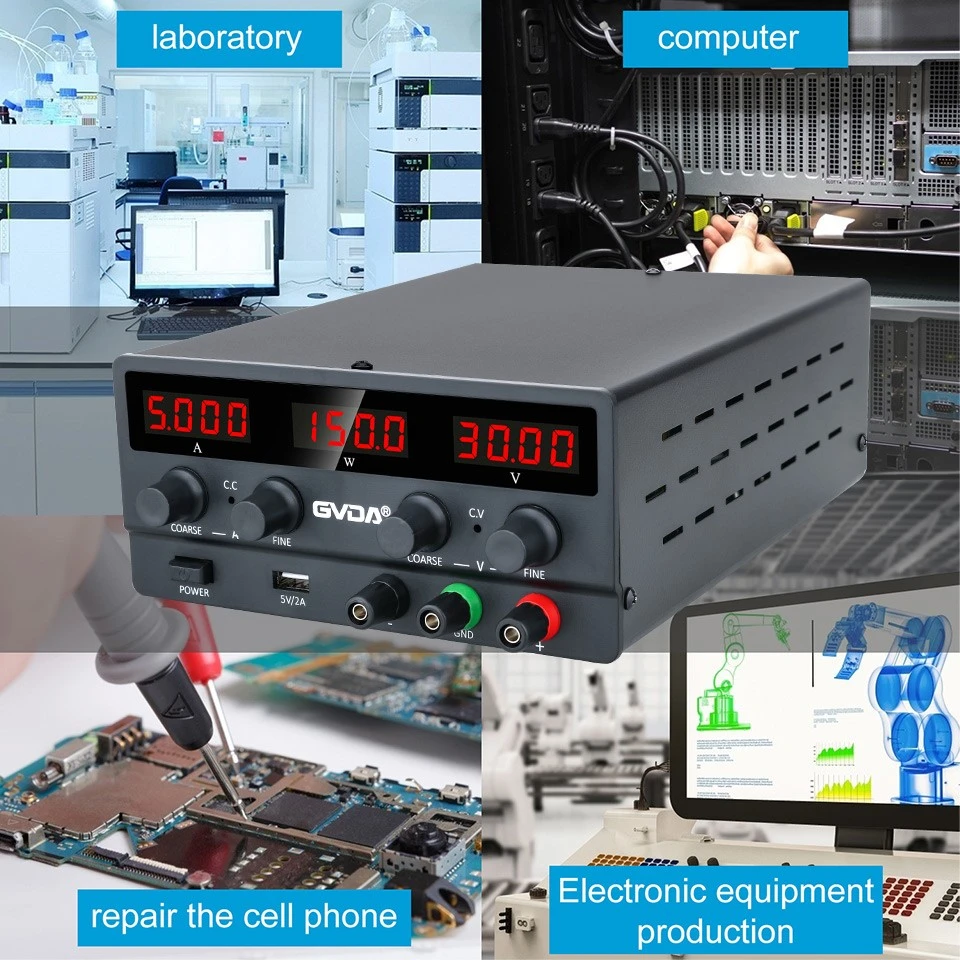

Fungsi rangkaian penyearah adalah untuk mengubah keluaran arus bolak-balik bertegangan rendah oleh rangkaian step-down AC menjadi arus searah berdenyut searah. Ini adalah proses penyearah arus bolak-balik. Rangkaian penyearah terutama terdiri dari dioda penyearah. Tegangan setelah melewati rangkaian penyearah bukan lagi tegangan AC, melainkan tegangan campuran yang berisi tegangan DC dan tegangan AC. Merupakan kebiasaan untuk menyebut tegangan DC berdenyut searah. Catu daya yang diatur DC
3. Rangkaian penyaring
Rangkaian filter sering digunakan untuk menyaring riak pada tegangan keluaran yang diperbaiki. Mereka umumnya terdiri dari komponen reaktansi, seperti kapasitor C yang dihubungkan secara paralel ke kedua ujung resistor beban, atau induktor L yang dihubungkan secara seri dengan beban, serta berbagai komponen kompleks yang terdiri dari kapasitor dan induktor. sirkuit penyaring.
4. Rangkaian penstabil tegangan
Rangkaian penstabil tegangan mengacu pada rangkaian yang dapat mempertahankan tegangan keluaran konstan ketika tegangan masukan, beban, suhu sekitar, parameter rangkaian, dll. berubah. Rangkaian ini dapat memberikan daya DC yang stabil dan banyak digunakan pada berbagai peralatan elektronik.
