Gunakan multimeter untuk mengidentifikasi photocoupler
Optocoupler dapat diidentifikasi dengan penunjuk multimeter. Penulis mengambil photocoupler PC817 empat pin sebagai contoh untuk mengilustrasikan metode diskriminasinya.
Di dalam optocoupler, berisi dioda pemancar cahaya dan fototransistor.
1. Tentukan pin dioda pemancar cahaya. Gunakan multimeter MF30 R×1kΩ untuk mengukur arah positif dan negatif dari dua dari empat pin. Jika indeks jarum tak terhingga satu kali, tetapi ada nilai resistansi sekitar 30kΩ setelah pena tes ditukar, maka pena tes hitam terhubung Pin adalah kutub positif dari dioda pemancar cahaya, dan pin terhubung ke pena tes merah adalah kutub negatif dari dioda pemancar cahaya.
2. Tentukan kolektor dan emitor dari phototransistor. Transistor fotosensitif dalam optocoupler biasanya bertipe NPN, yang memiliki banyak kesamaan dengan transistor silikon tipe NPN biasa. Gunakan blok multimeter R×10kΩ untuk mengukur sisa dua kaki PC817. Jika resistansi tidak terbatas pada satu waktu, dan ada nilai resistansi sekitar 250kΩ setelah menukar kabel uji, maka pin yang terhubung ke kabel uji hitam adalah emitor dari phototransistor, dan pin yang terhubung ke kabel uji merah adalah kolektor fototransistor. .
Sejauh ini, susunan pin optocoupler PC817 empat pin telah ditentukan secara lengkap, seperti yang ditunjukkan pada gambar terlampir. Adapun pengaturan pin dari tabung optocoupler multi-pin, pin dari semua dioda pemancar cahaya harus diidentifikasi terlebih dahulu, dan kemudian pin dari phototransistor yang sesuai harus ditentukan.
Periksa Daya Trafo dengan Multimeter
Tidak cukup hanya menggunakan satu multimeter. Anda dapat menemukan beberapa bohlam untuk sepeda motor. Menurut tegangan keluaran trafo, sambungkan bola lampu secara seri ke terminal keluaran trafo. Ketika voltase turun secara signifikan, hentikan menghubungkan bohlam secara paralel dan ingat nilai voltase. Kemudian gunakan multimeter untuk mengukur nilai saat ini saat ini, dan mengingat nilai saat ini. Nilai voltase × nilai arus=daya pengenal dasar
Kelebihan dan Kekurangan Multimeter vs Digital Baik multimeter analog maupun digital memiliki kelebihan dan kekurangan masing-masing.
Multimeter penunjuk adalah meter rata-rata. Ini memiliki indikasi membaca yang intuitif dan jelas.
(Nilai pembacaan umum terkait erat dengan sudut ayunan penunjuk, sehingga sangat intuitif).

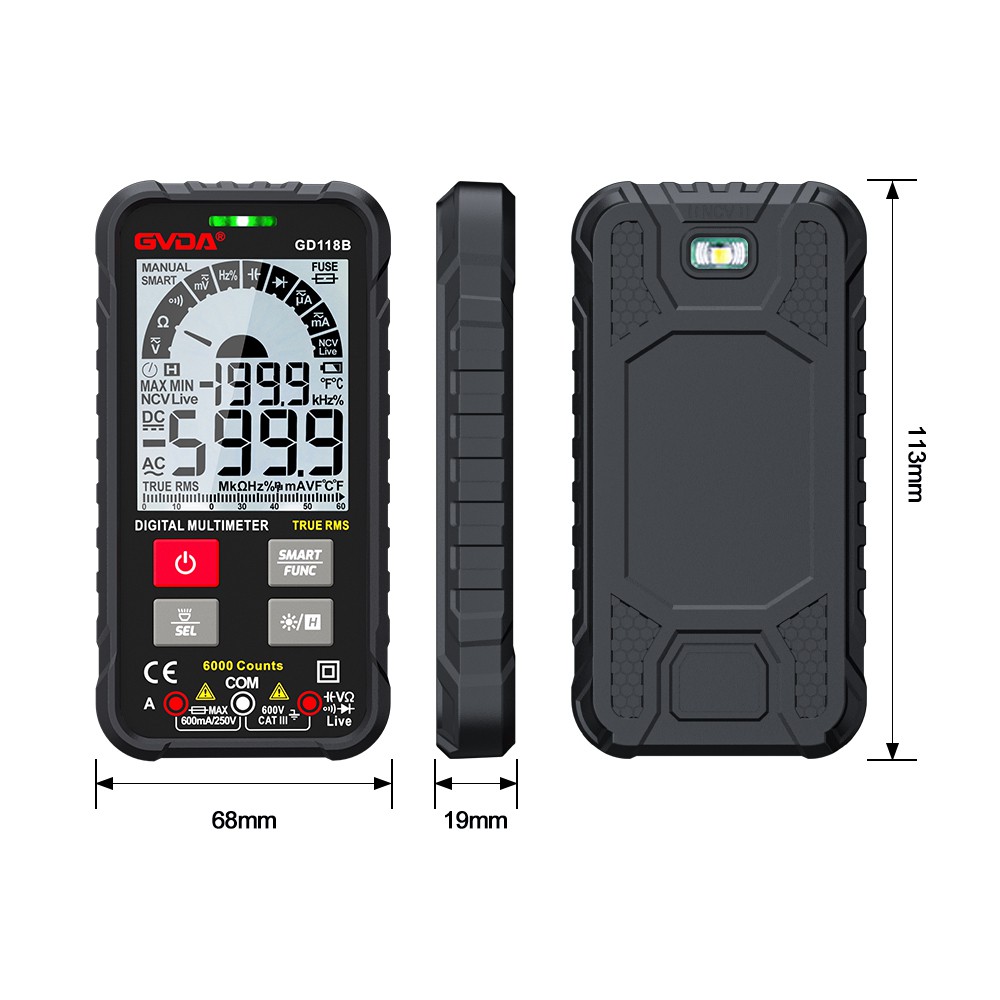

Multimeter digital adalah instrumen pengambilan sampel seketika. Dibutuhkan sampel 0.3 detik untuk menampilkan hasil pengukuran. Terkadang hasil dari setiap pengambilan sampel sangat mirip, tidak persis sama. Ini tidak senyaman tipe pointer untuk membaca hasil.
Umumnya, multimeter penunjuk tidak memiliki penguat di dalamnya. Oleh karena itu, resistansi internalnya kecil. Misalnya, tipe MF-10 memiliki sensitivitas tegangan DC 100 kΩ/VV
Karena penggunaan internal rangkaian penguat operasional dalam multimeter digital, resistansi internal dapat dibuat sangat besar. Seringkali 1M ohm atau lebih besar. (Artinya, sensitivitas yang lebih tinggi dapat diperoleh). Hal ini membuat dampak pada rangkaian yang diuji bisa lebih kecil. Pengukuran Presisi lebih tinggi.
Karena resistansi internal yang kecil dari multimeter penunjuk, dan penggunaan komponen diskrit untuk membentuk rangkaian shunt dan pembagi tegangan, karakteristik frekuensi tidak merata (relatif terhadap tipe digital). Karakteristik frekuensi penunjuk multimeter relatif lebih baik.
Struktur internal multimeter penunjuk sederhana, sehingga biayanya rendah, fungsinya lebih sedikit, perawatannya sederhana, dan kemampuan arus lebih dan tegangan lebih kuat.
Berbagai osilasi, amplifikasi, pembagian frekuensi, proteksi dan sirkuit lainnya digunakan di dalam multimeter digital, sehingga memiliki banyak fungsi, seperti mengukur suhu, frekuensi (dalam rentang yang lebih rendah), kapasitansi, induktansi, atau sebagai pembangkit sinyal, dll.
Karena struktur internal sebagian besar adalah sirkuit terpadu, kapasitas kelebihannya buruk. (Namun, beberapa di antaranya dapat memindahkan gigi secara otomatis, perlindungan otomatis, dll., Tetapi penggunaannya lebih rumit). Setelah kerusakan, umumnya tidak mudah diperbaiki.
Tegangan keluaran multimeter digital rendah (biasanya tidak lebih dari 1 volt). Tidak nyaman untuk menguji beberapa komponen dengan karakteristik voltase khusus (seperti thyristor, dioda pemancar cahaya, dll.)
