Langkah Mengatasi Masalah dan Tindakan Pencegahan Multimeter

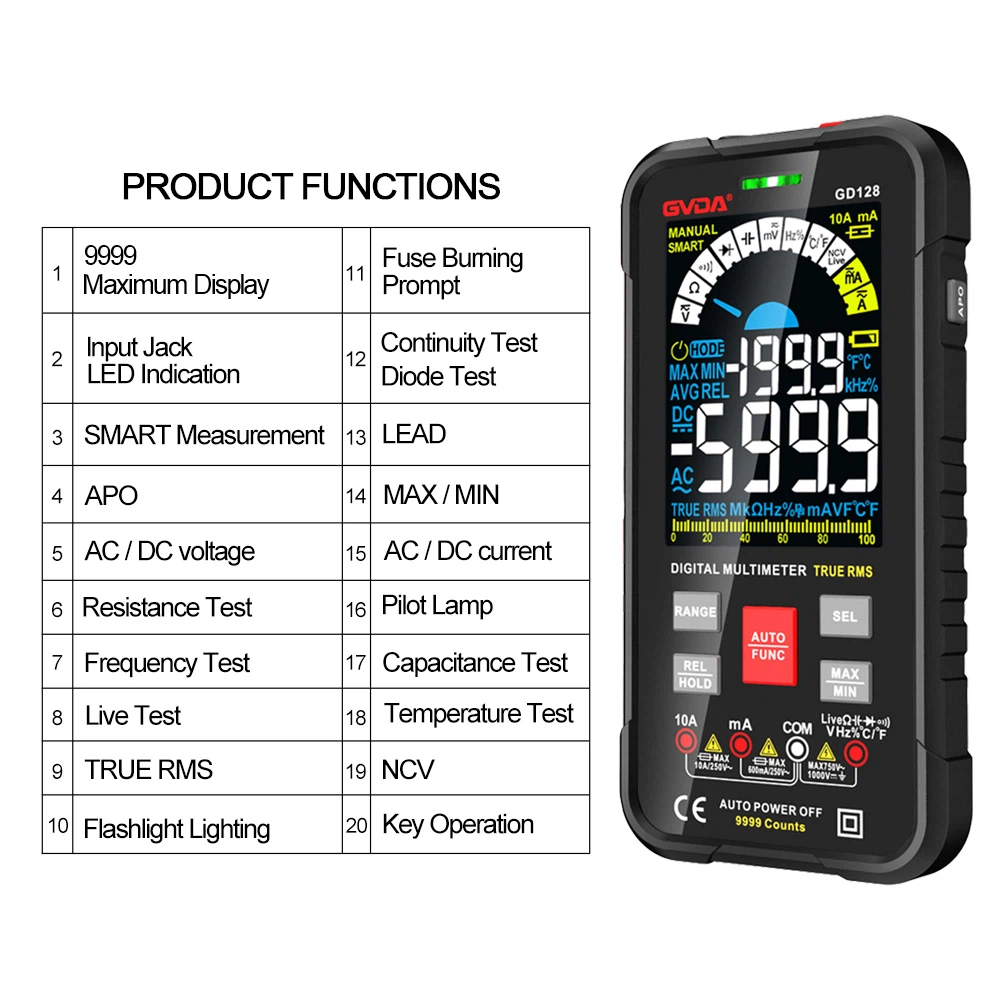

Multimeter terdiri dari tiga bagian utama: kepala meteran, rangkaian pengukur, dan sakelar konversi.
(1) Header: Ini adalah pengukur arus DC listrik magneto yang sangat sensitif, dan indikator kinerja utama multimeter pada dasarnya bergantung pada kinerja header. Sensitivitas kepala meteran mengacu pada nilai arus searah yang mengalir melalui kepala meteran ketika penunjuk menyimpang ke skala penuh. Semakin kecil nilai ini, semakin tinggi sensitivitas kepala meteran. Semakin besar resistansi internal selama pengukuran tegangan, semakin baik kinerjanya. Terdapat empat garis skala pada kepala meteran yang fungsinya sebagai berikut:
garis (dari atas ke bawah) ditandai dengan R atau Ω, yang menunjukkan nilai resistansi. Ketika saklar berada pada rentang ohm, garis skala ini terbaca.
Baris kedua ditandai dengan ∽ dan VA yang menunjukkan nilai tegangan AC dan DC serta arus DC. Ketika sakelar konversi berada dalam mode tegangan AC atau DC atau arus DC dan rentang berada di posisi lain kecuali AC 10V, garis skala ini terbaca. Baris ketiga ditandai dengan 10V, menunjukkan nilai tegangan AC 10V. Ketika saklar konversi berada pada rentang tegangan AC/DC dan rentang pengukuran berada pada 10V AC, garis skala ini terbaca. Item keempat ditandai dengan dB, yang menunjukkan level audio.
(2) Garis pengukuran
Rangkaian pengukuran adalah rangkaian yang digunakan untuk mengubah berbagai sinyal terukur menjadi arus DC kecil yang cocok untuk pengukuran meter. Terdiri dari resistor, komponen semikonduktor, dan baterai
Ini dapat mengubah berbagai jenis pengukuran (seperti arus, tegangan, resistansi, dll.) dan rentang yang berbeda menjadi batas tertentu arus DC kecil melalui serangkaian pemrosesan (seperti pembetulan, pengalihan, pembagian tegangan, dll.) dan mengirimkannya ke meteran untuk pengukuran.
(3) Sakelar konversi
Fungsinya adalah untuk memilih berbagai rangkaian pengukuran untuk memenuhi persyaratan pengukuran berbagai jenis dan rentang. Biasanya ada dua sakelar sakelar, masing-masing diberi label roda gigi dan rentang berbeda.
Langkah-langkah deteksi kesalahan multimeter
(1) Ubah rentang meteran yang diuji ke level tegangan DC terendah;
(2) Ukur apakah tegangan pengoperasian konverter A/D normal. Berdasarkan model konverter A/D yang digunakan dalam tabel, sesuai dengan pin V+ dan COM, bandingkan nilai terukur dengan nilai tipikalnya untuk melihat apakah keduanya cocok.
(3) Ukur tegangan referensi konverter A/D. Tegangan referensi multimeter digital yang umum digunakan umumnya 100mV atau 1V, yang mengukur tegangan DC antara VREF+ dan COM. Jika menyimpang dari 100mV atau 1V, dapat disesuaikan dengan potensiometer eksternal.
(4) Periksa nomor tampilan dengan input nol, hubung singkat terminal positif IN+ dan terminal negatif IN - konverter A/D untuk membuat tegangan input Vin=0, dan instrumen akan menampilkan "00.0" atau "00.00".
(5) Periksa garis-garis yang menyala penuh pada monitor. Hubungan pendek pin TEST terminal uji ke terminal daya positif V+, menyebabkan ground logika menjadi tinggi dan semua rangkaian digital berhenti bekerja. Karena tegangan arus searah yang diterapkan pada setiap langkah, semua langkah menyala dan tabel penyelarasan menampilkan "1888" dan "18888". Jika ada goresan yang hilang, periksa apakah ada kontak yang buruk atau putusnya kabel antara pin keluaran konverter A/D yang sesuai dan perekat konduktif (atau kabel), dan antara konverter A/D dan layar.
