Mode pemicu yang digunakan oleh osiloskop dalam situasi apa dalam praktiknya
Dalam praktiknya, pemilihan mode pemicu yang berbeda harus didasarkan pada karakteristik sinyal yang diamati dan konten yang akan diamati untuk membuat penilaian, tidak ada aturan tetap, tetapi seringkali merupakan proses interaktif, yaitu melalui pemilihan mode pemicu yang berbeda. mode pemicu untuk memahami karakteristik sinyal, dan sesuai dengan karakteristik sinyal serta ingin mengamati isi pemilihan mode pemicu yang efektif. Dalam proses ini yang terpenting adalah memahami mekanisme kerja berbagai mode pemicu, memahami karakteristik sinyal yang diamati, dan memperjelas konten yang akan diamati.

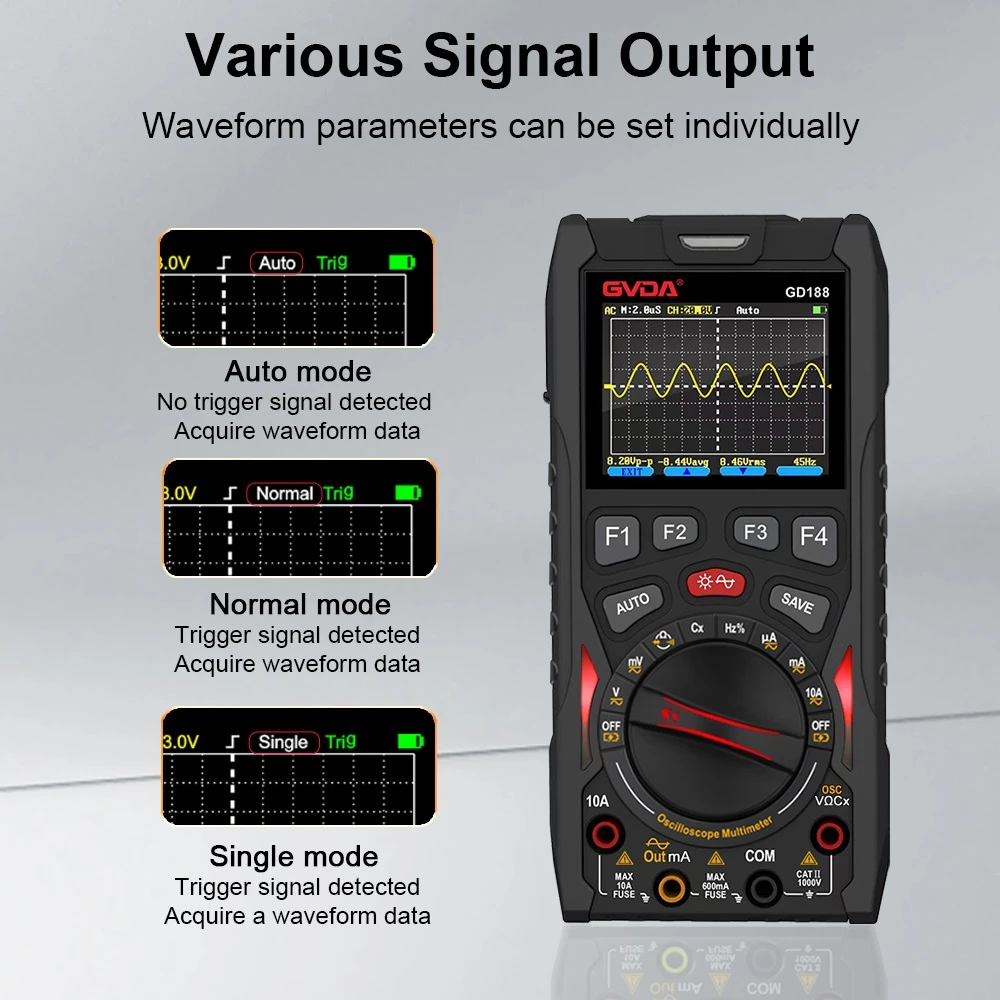

Secara umum, dalam karakteristik sinyal yang tidak terlalu dipahami, Anda harus memilih mode otomatis, karena tidak peduli jenis sinyal apa yang akan dipindai oleh osiloskop, Anda setidaknya dapat melihat sesuatu di layar, meskipun itu hanya garis pemindaian. , dan bukan apa-apa. Setelah garis pemindaian dapat disesuaikan melalui penguatan vertikal, posisi vertikal, laju dasar waktu dan parameter lainnya untuk "menemukan" bentuk gelombang, dan kemudian dengan memilih sumber pemicu, tepi pemicu, tingkat pemicu dan menstabilkan bentuk gelombang. Untuk osiloskop analog, selama sinyalnya periodik, frekuensinya sesuai untuk pengamatan osiloskop dalam ruang lingkup dan tidak terlalu rumit, melalui langkah-langkah tersebut secara umum dapat mencapai pemahaman umum tentang sinyal, dan kemudian sesuai dengan kebutuhan untuk pengamatan lebih lanjut.
Dalam mode normal, banyak teman-teman mungkin merasa bahwa tidak ada perbedaan dengan mode otomatis dalam efek pengamatan, sering terjadi kasus seperti itu, mode pemicu akan beralih antara otomatis dan normal, tidak ada perubahan pada bentuk gelombang layar, tetapi situasi ini cenderung terjadi hanya jika sinyal yang diamati merupakan sejumlah sinyal periodik yang relatif sederhana. Tujuan dari mode Normal adalah untuk mengamati detail bentuk gelombang, terutama untuk sinyal yang lebih kompleks seperti sinkronisasi video. Mengapa? Hal ini karena untuk mengamati detailnya, kita harus menaikkan kecepatan pemindaian basis waktu untuk memperluas bentuk gelombang. Ketika kita melakukan ini, frekuensi sinyal yang diamati relatif rendah dibandingkan kecepatan pemindaian osiloskop, yang berarti osiloskop dapat memindai berkali-kali di antara pemicu. Dalam hal ini, jika kita memilih mode otomatis, osiloskop akan benar-benar melakukan semua pemindaian ini, dan hasilnya adalah bentuk gelombang yang sesuai dengan pemindaian ini (yang tidak dihasilkan oleh pemicuan) akan ditampilkan bersama dengan bentuk gelombang yang terkait dengan pemindaian yang dipicu. , mengakibatkan tampilan bentuk gelombang tercampur, sehingga bentuk gelombang yang ingin kita lihat tidak akan ditampilkan dengan jelas. Jika kita memilih mode normal, pemindaian antara osiloskop pemicu ini tidak akan benar-benar dilakukan, hanya pemindaian yang dihasilkan oleh pemicu, dan oleh karena itu hanya menampilkan bentuk gelombang yang ingin kita lihat terkait dengan pemicu, sehingga bentuk gelombang akan lebih jelas. , yang merupakan fungsi mode pemicu normal.
