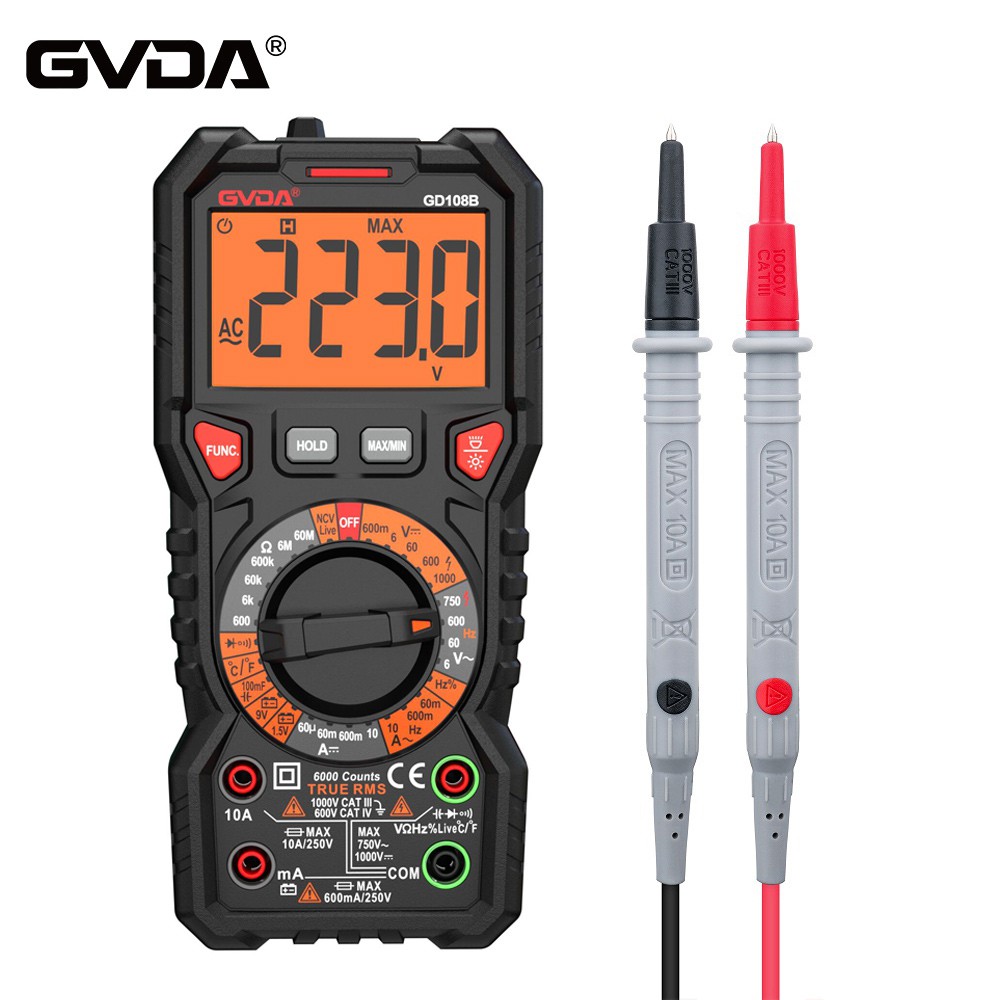

Untuk mengevaluasi kualitas kapasitor, gunakan multimeter.
Ini adalah metode pendeteksian dengan mendeteksi resistansi DC dari setiap pin IC (IC ada di rangkaian), tegangan AC dan DC ke ground, dan total arus operasi. Metode ini mengatasi keterbatasan mengganti IC dan kesulitan membongkar IC dalam metode uji substitusi, dan merupakan metode yang paling umum digunakan dan praktis untuk mendeteksi IC.
1. Metode deteksi resistansi DC dalam sirkuit
Ini adalah cara menggunakan blok ohm multimeter untuk secara langsung mengukur nilai resistansi DC positif dan negatif dari setiap pin IC dan komponen periferal pada papan sirkuit, dan membandingkannya dengan data normal untuk menemukan dan menentukan kesalahan. Perhatikan tiga hal berikut saat mengukur:
(1) Cabut sebelum pengukuran untuk menghindari kerusakan ammeter dan komponen selama pengujian.
(2) Tegangan internal blok listrik multimeter tidak boleh lebih besar dari 6V, dan kisaran sebaiknya R×100 atau R×1k.
(3) Saat mengukur parameter pin IC, perhatian harus diberikan pada kondisi pengukuran, seperti model yang diuji, posisi lengan geser potensiometer yang terkait dengan IC, dll., Dan kualitas komponen rangkaian periferal harus juga dipertimbangkan.
2. Metode pengukuran tegangan kerja DC
Ini adalah cara untuk mengukur tegangan catu daya DC dan tegangan operasi komponen periferal dengan blok tegangan DC multimeter dalam kondisi menyala; mendeteksi nilai tegangan DC dari setiap pin IC ke ground, dan membandingkannya dengan nilai normal, lalu kompres rentang kesalahan. Temukan komponen yang rusak. Perhatikan delapan poin berikut saat mengukur:
(1) Resistansi internal multimeter harus cukup besar, setidaknya 10 kali lebih besar dari resistansi rangkaian yang diuji, agar tidak menyebabkan kesalahan pengukuran yang besar.
(2) Biasanya putar setiap potensiometer ke posisi tengah. Jika itu adalah TV, sumber sinyal harus menggunakan generator sinyal batang warna standar.
(3) Tindakan anti-slip harus diambil untuk sadapan uji atau probe. Korsleting sesaat dapat dengan mudah merusak IC. Metode berikut dapat diadopsi untuk mencegah pena uji tergelincir: ambil inti katup sepeda dan letakkan di ujung pena uji, dan tumbuhkan ujung pena uji sekitar 0.5mm, yang tidak hanya dapat membuat ujung pena tes dalam kontak yang baik dengan titik yang diuji, tetapi juga secara efektif mencegah tergelincir. Itu tidak akan dihubung pendek bahkan jika mengenai titik tetangga.
(4) Ketika tegangan yang diukur dari pin tertentu tidak sesuai dengan nilai normal, harus dianalisis apakah tegangan pin memiliki dampak penting pada operasi normal IC dan perubahan yang sesuai pada tegangan pin lainnya, untuk menilai apakah IC itu baik atau buruk.
(5) Tegangan pin IC akan dipengaruhi oleh periferal. Ketika kebocoran, hubung singkat, rangkaian terbuka atau perubahan nilai terjadi pada komponen periferal, atau rangkaian periferal dihubungkan ke potensiometer dengan resistansi variabel, posisi lengan geser potensiometer berbeda, yang akan menyebabkan tegangan pin berubah.
(6) Jika tegangan setiap pin IC normal, umumnya IC dianggap normal; jika tegangan beberapa pin IC tidak normal, Anda harus mulai dari titik di mana penyimpangan dari nilai normal adalah yang terbesar, dan periksa apakah komponen periferal rusak. Jika tidak ada kesalahan, IC kemungkinan akan rusak. .
(7) Untuk perangkat penerima dinamis, seperti TV, tegangan setiap pin IC berbeda ketika ada sinyal atau tidak. Jika ditemukan bahwa tegangan pin seharusnya tidak berubah tetapi sangat berubah, dan salah satu yang harus berubah dengan ukuran sinyal dan posisi yang berbeda dari elemen yang dapat disesuaikan tidak berubah, dapat ditentukan bahwa IC rusak.
(8) Untuk perangkat dengan beberapa mode kerja, seperti perekam video, tegangan setiap pin IC juga berbeda dalam mode kerja yang berbeda.
3. Metode pengukuran tegangan kerja AC
Untuk memahami perubahan sinyal AC IC, multimeter dengan jack dB dapat digunakan untuk melakukan pengukuran perkiraan tegangan operasi AC IC. Saat menguji, multimeter ditempatkan di blok tegangan AC, dan kabel uji positif dimasukkan ke jack dB; untuk multimeter tanpa colokan dB, blok 0.1-0.5μF DC perlu dihubungkan ke kabel uji positif secara seri. Metode ini cocok untuk IC dengan frekuensi operasi yang relatif rendah, seperti tahap amplifier pertama TV, sirkuit pemindaian lapangan, dll. Karena sirkuit ini memiliki frekuensi dan bentuk gelombang alami yang berbeda, data yang diukur merupakan perkiraan dan hanya untuk referensi.
4. Metode pengukuran arus total
Metode ini merupakan metode untuk menilai IC baik atau buruk dengan cara mendeteksi arus total dari rangkaian catu daya IC. Karena sebagian besar IC digabungkan secara langsung, ketika IC rusak (seperti kerusakan persimpangan PN atau rangkaian terbuka), itu akan menyebabkan tahap selanjutnya menjadi jenuh dan terputus, dan arus total akan berubah. Oleh karena itu, IC dapat dinilai baik atau buruk dengan mengukur arus total. Itu juga dapat digunakan untuk mengukur penurunan tegangan resistor di jalur daya, dan menggunakan hukum Ohm untuk menghitung nilai arus total.
