Sensor tiga kawat cara menggunakan multimeter untuk mengukur baik dan buruk
Sistem sensor tiga kabel yang umum digunakan, tabungnya tipe NPN atau tipe PNP, pengukuran langsung dengan multimeter.

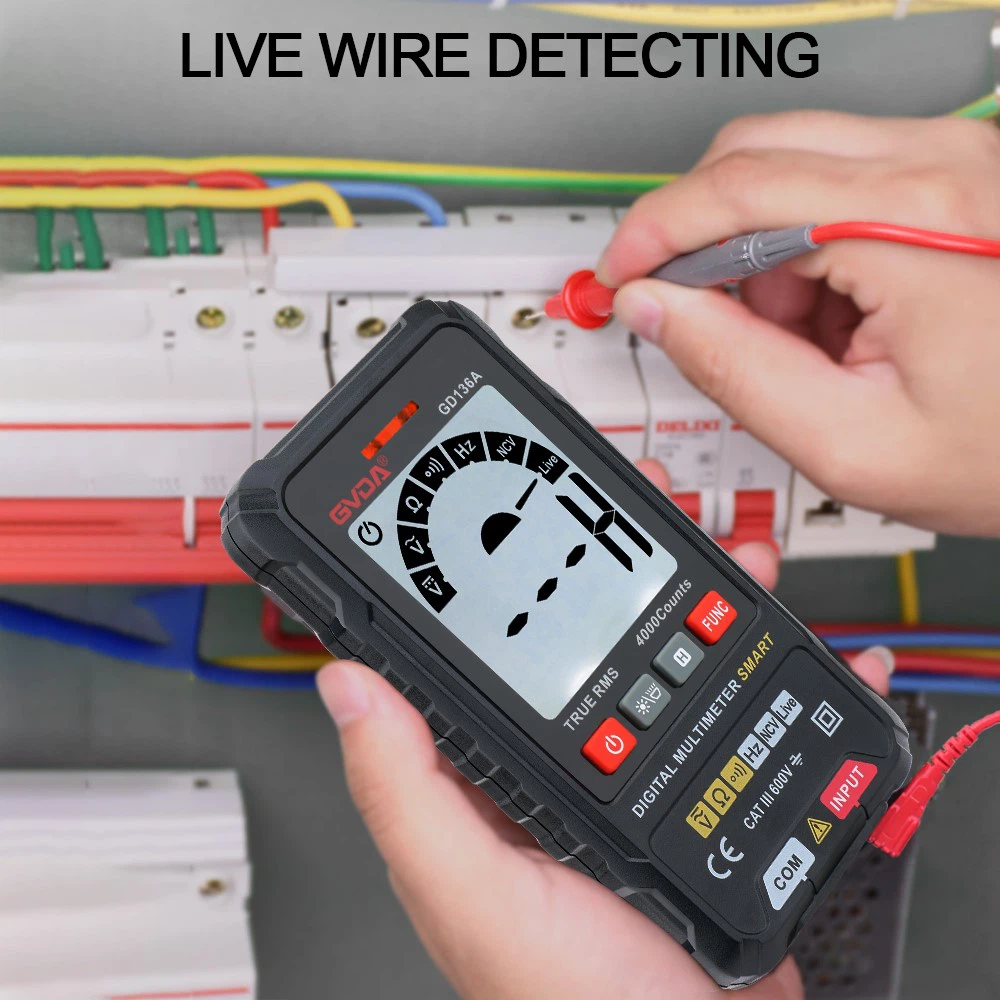

Sensor, catu daya 24V, multimeter tiga merupakan rangkaian, multimeter hingga gigi DC. Garis biru terhubung ke catu daya negatif, garis coklat terhubung ke catu daya positif, garis hitam terhubung ke pena multimeter hitam atau pena merah, sisa putaran pena terhubung ke terminal positif atau terminal negatif catu daya.
Pada saat ini, ketika sensor NPN atau PNP bekerja, multimeter untuk mengukur tegangan adalah tegangan catu daya, harus 24VDC, ketika multimeter meninggalkan pena untuk melingkari terminal positif catu daya, pada saat yang sama ada benda dekat dengan sensor, multimeter memiliki tampilan tegangan 24V, menunjukkan bahwa sensor tersebut adalah sensor tipe NPN dan tipe biasanya terbuka, tidak ada benda yang dekat dengan multimeter yang memiliki tampilan tegangan 24V, menunjukkan bahwa itu adalah sensor tipe NPN dan tipe biasanya tertutup. Ketika tidak ada benda yang dekat dengan sensor, multimeter akan menunjukkan 24V yang berarti sensor tersebut adalah sensor tipe NPN dan tipe normal terbuka.
Jika multimeter dibiarkan dengan pena di terminal negatif catu daya, pada saat yang sama ada benda yang dekat dengan sensor, multimeter memiliki tampilan tegangan 24V, menunjukkan bahwa sensor tersebut adalah sensor tipe PNP dan biasanya terbuka tipe, tidak ada benda yang dekat dengan sensor dan multimeter memiliki tampilan tegangan 24V, menunjukkan bahwa sensor tipe PNP dan tipe biasanya tertutup.
Jadi, untuk topik ini jika sensor tidak dapat melihat logo, maka hanya melalui pengukuran saja yang dapat dinilai lebih dapat diandalkan. Tapi ingat, sensor tipe NPN disebut juga proximity switch, keluarannya berupa sinyal tingkat rendah, terus terang saja adalah kutub negatif catu daya 24V, sensor tipe PNP keluarannya adalah sinyal tingkat tinggi. , yaitu kutub positif dari catu daya 24V.
