Struktur, prinsip, dan prinsip kerja jam tangan penjepit
Prinsip kerja jam tangan penjepit sama dengan trafo. Kumparan primer adalah kawat yang melewati inti besi tipe penjepit, yang setara dengan kumparan primer 1-transformator putaran. Ini adalah trafo step-up. Kumparan sekunder dan ammeter yang digunakan untuk pengukuran membentuk rangkaian sekunder. Ketika ada arus AC yang melewati kawat, medan magnet bolak-balik yang dihasilkan oleh kumparan inilah yang menginduksi arus pada rangkaian sekunder. Besarnya arus sebanding dengan perbandingan arus primer, yang setara dengan kebalikan perbandingan jumlah lilitan kumparan primer dan sekunder. Ammeter tipe penjepit digunakan untuk mengukur arus besar. Jika arusnya tidak cukup besar, jumlah lilitan kawat yang melewati ammeter tipe penjepit dapat ditambah, dan arus yang diukur dapat dibagi dengan jumlah lilitan.

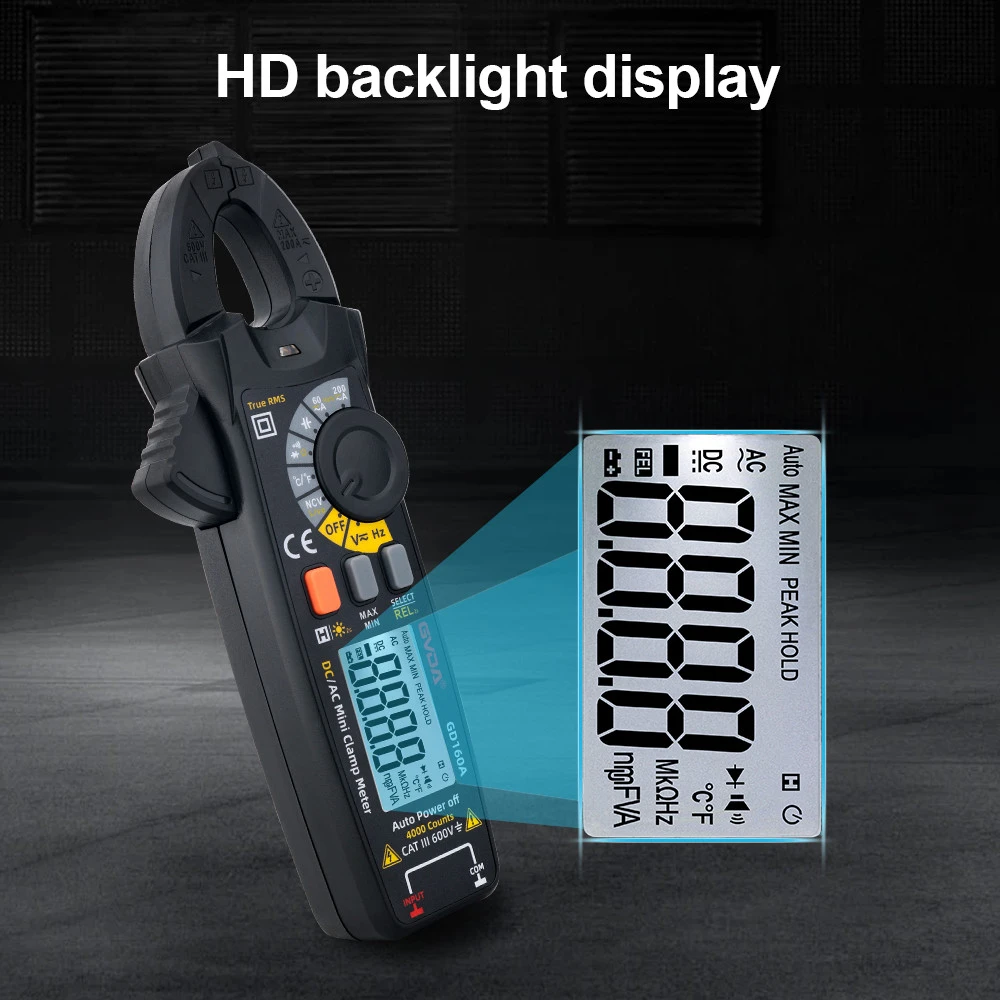

Gulungan sekunder transformator arus inti ammeter penjepit dililitkan di sekitar inti besi dan dihubungkan ke ammeter AC. Gulungan primernya adalah kawat terukur yang melewati bagian tengah transformator. Kenop sebenarnya adalah saklar pemilihan jangkauan, dan fungsi kunci pas adalah untuk membuka dan menutup bagian inti transformator inti yang dapat digerakkan, untuk menjepitnya ke kawat yang diukur.
Saat mengukur arus, tekan kunci pas, buka tang, dan letakkan kawat pembawa arus yang diukur di tengah-tengah trafo arus tipe tembus. Ketika ada arus bolak-balik yang melewati kawat yang diukur, fluks magnet dari arus bolak-balik menginduksi arus pada belitan sekunder transformator. Arus ini melewati kumparan ammeter elektromagnetik, menyebabkan penunjuk membelok dan menunjukkan nilai arus yang diukur pada skala dial.
Cara penggunaannya adalah sebagai berikut:
1. Sebelum digunakan, bacalah instruksi manual dengan cermat untuk menentukan apakah itu untuk penggunaan ganda AC atau AC/DC;
2. Tegangan rangkaian yang diuji tidak boleh melebihi nilai yang tertera pada meteran penjepit, jika tidak maka dapat menyebabkan kecelakaan pembumian atau bahaya sengatan listrik;
3. Hanya satu fasa arus yang dapat diukur pada satu waktu, dan kawat yang diukur harus ditempatkan di tengah jendela penjepit. Tidak diperbolehkan menjepit semua kabel multifase ke dalam jendela untuk pengukuran;
4. Sebelum mengukur dengan meteran penjepit, besaran arus yang diukur harus diperkirakan sebelum memutuskan rentang mana yang akan digunakan. Jika tidak mungkin untuk memperkirakan, Anda dapat menggunakan rentang jangkauan maksimum terlebih dahulu dan kemudian menyesuaikannya dengan tepat untuk mendapatkan pembacaan yang akurat. Jangan gunakan rentang arus rendah untuk mengukur arus tinggi untuk mencegah kerusakan pada instrumen;
5. Saat mengukur, rahang harus tertutup rapat. Jika ada suara bising setelah ditutup, rahang dapat dibuka dan disetel ulang satu kali. Jika kebisingan tidak dapat dihilangkan, permukaan sambungan pada sirkuit magnetik harus diperiksa kehalusannya. Jika ada debu, harus dibersihkan;
6. Karena rendahnya keakuratan ammeter penjepit itu sendiri, metode berikut dapat digunakan untuk mengukur arus kecil: pertama, lilitkan kabel rangkaian yang diuji beberapa kali, lalu masukkan ke dalam penjepit ammeter penjepit untuk pengukuran. . Pada titik ini, nilai arus yang ditunjukkan oleh meteran penjepit bukanlah nilai sebenarnya yang diukur. Arus aktual harus berupa pembacaan meteran penjepit dibagi dengan jumlah lilitan kawat;
7. Jangan mengoperasikan dengan listrik selama pemeliharaan untuk mencegah sengatan listrik.
