Prinsip dan Penggunaan Penguji Listrik
Pena pengukur adalah salah satu alat yang umum digunakan untuk menentukan apakah suatu objek diisi. Struktur internalnya adalah bola lampu dengan hanya dua elektroda, diisi dengan gas neon, umumnya dikenal sebagai gelembung neon. Satu kutub bohlam terhubung ke ujung pena, dan tiang lainnya terhubung secara seri dengan resistor tinggi dan terhubung ke ujung pena lainnya. Ketika tegangan antara dua kutub dari gelembung neon mencapai nilai tertentu, cahaya dihasilkan antara kedua kutub, dan kekuatan cahaya sebanding dengan tegangan antara kedua kutub. Ketika tegangan tubuh yang dibebankan ke tanah lebih besar dari tegangan cahaya di awal gelembung neon, dan pena pena pengukur bersentuhan dengannya, ujung yang lain didarat melalui tubuh manusia, sehingga pena pengukur akan memancarkan cahaya. Fungsi resistor dalam pena pengukur adalah membatasi arus yang mengalir melalui tubuh manusia untuk mencegah bahaya.
Selain dapat menentukan apakah suatu objek dibebankan, pena pengukur juga memiliki kegunaan berikut:

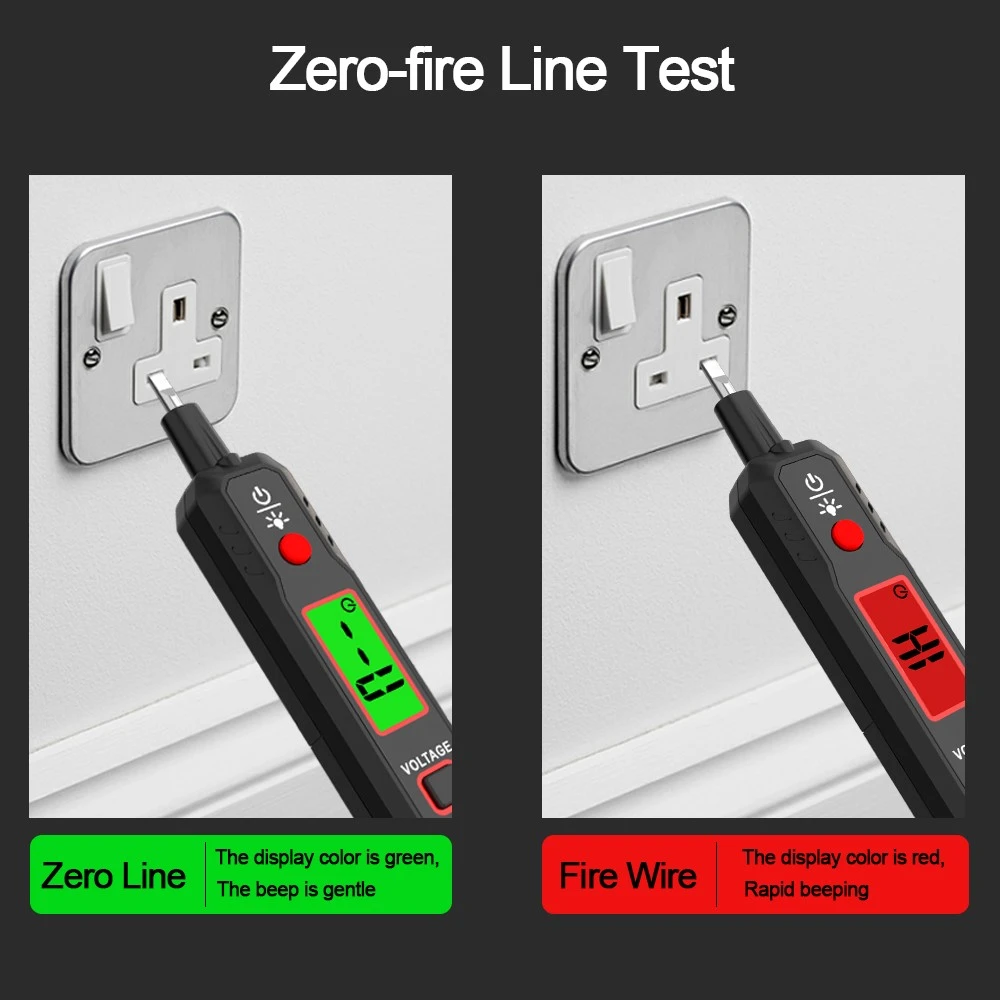

(1) Ini dapat digunakan untuk deteksi fase tegangan rendah untuk mengukur apakah ada kabel dalam sirkuit dalam fase atau di luar fase. Metode spesifik adalah berdiri di atas objek yang terisolasi dari tanah, memegang pena pengukur di masing -masing tangan, dan kemudian menguji pada dua kabel yang akan diuji. Jika dua pena yang mengukur menyala dengan sangat terang, maka kedua kabel ini keluar dari fase; Sebaliknya, ia berada dalam fase, yang ditentukan oleh prinsip bahwa perbedaan tegangan antara dua kutub gelembung neon dalam pena pengukur sebanding dengan intensitas pendarannya.
(2) dapat digunakan untuk membedakan antara arus bolak -balik dan arus searah. Saat menguji dengan pena uji, jika kedua kutub dalam gelembung neon dari pena uji memancarkan cahaya, itu adalah kekuatan AC; Jika hanya satu dari dua kutub yang memancarkan cahaya, itu adalah arus searah.
(3) dapat menentukan kutub positif dan negatif dari arus searah. Hubungkan pena pengukur ke sirkuit DC untuk pengujian. Kutub positif dari gelembung neon adalah yang menyala, dan yang tidak menyala adalah kutub positif.
(4) dapat digunakan untuk menentukan apakah DC dibumikan. Dalam sistem DC dengan isolasi tanah, seseorang dapat berdiri di tanah dan menggunakan pena pengukur untuk menghubungi kutub positif atau negatif dari sistem DC. Jika bohlam neon dari pena pengukur tidak menyala, tidak ada fenomena grounding. Jika gelembung neon menyala, ini menunjukkan bahwa ada fenomena grounding. Jika menyala seperti dalam pena, ini menunjukkan bahwa elektroda positif ditumis. Jika menyala di ujung jari, itu adalah tanah negatif. Namun, harus ditunjukkan bahwa dalam sistem DC dengan pemantauan grounding, metode ini tidak dapat digunakan untuk menentukan apakah sistem DC telah di -ground.
