Cara mencari titik putus pada kabel dan kabel listrik menggunakan multimeter digital
In addition to measuring basic parameters such as voltage, current, resistance, capacitance, and transistors, digital multimeters can also be flexibly used to further expand their functions and achieve the goal of multi-purpose use. Here is a method for using a digital multimeter to determine cable>titik putus kabel kawat.
Apabila terjadi gangguan putusnya kawat pada kabel atau di dalam kabel, lokasi pasti putusnya kawat sulit ditentukan karena terbungkusnya kulit insulasi luar. Multimeter digital dapat dengan mudah mengatasi masalah ini. Metode khusus: Hubungkan salah satu ujung kabel (kabel) yang putus ke kabel listrik beraliran listrik 220V, dan gantungkan ujung lainnya. Tarik multimeter digital ke posisi AC2V, mulai dari ujung sambungan kabel beraliran listrik (kabel), pegang ujung probe hitam dengan satu tangan, dan gerakkan probe merah secara perlahan di sepanjang isolasi kabel dengan tangan lainnya. Saat ini, nilai tegangan yang ditampilkan di layar adalah sekitar 0,445V (diukur dengan meteran DT890D). Ketika probe merah bergerak ke titik tertentu, tegangan yang ditampilkan di layar tiba-tiba turun menjadi lebih dari 0,0 volt (sekitar sepersepuluh dari tegangan aslinya). Sekitar 15cm ke depan dari posisi tersebut (ujung sambungan kawat hidup) terdapat titik putus kawat (kabel).
Saat menggunakan cara ini untuk memeriksa kabel berpelindung, jika hanya kabel inti yang putus dan lapisan pelindung tidak putus, maka cara ini tidak berdaya.

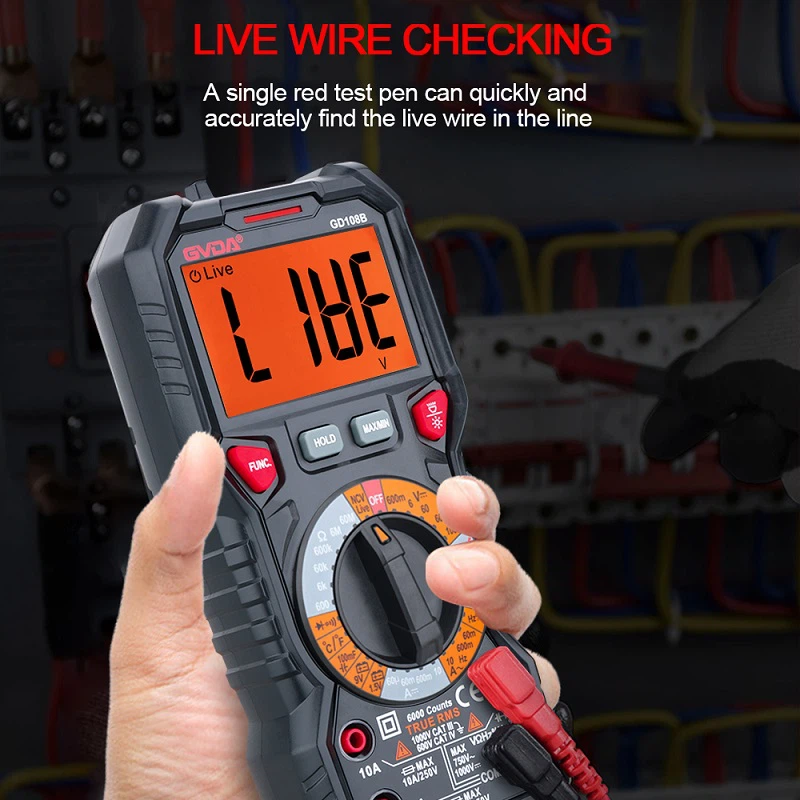

Multimeter digital
Satu Ikhtisar Multimeter Digital
Multimeter digital adalah multimeter digital kecil dengan layar LCD tiga setengah digit. Dapat mengukur tegangan AC dan DC, arus AC dan DC, resistansi, kapasitansi, nilai beta transistor, tegangan konduksi dioda, dan hubungan arus pendek. Fungsi dan jangkauan pengukuran diubah oleh saklar pita berputar, dengan total 30 level.
Nilai tampilan maksimum multimeter ini adalah ±1999, yang secara otomatis dapat menampilkan "0" dan polaritas. Saat kelebihan beban, ini menampilkan "1" atau "-1", dan ketika tegangan baterai terlalu rendah, ini menampilkan simbol "←". Buzzer digunakan untuk pemeriksaan hubung singkat.
II Karakteristik teknis multimeter digital
1. Rentang pengukuran
⑴ Tegangan AC dan DC (frekuensi AC berkisar antara 45Hz hingga 500Hz); Rentang pengukurannya adalah 200mV, 2V, 20V, dan 1000, dengan akurasi DC ± (0,8%+2 kata pembacaan) atau kurang dan akurasi AC ± (1%+5 kata pembacaan); Impedansi masukan adalah 10M Ω dalam mode DC dan 10M Ω dan 100PF dalam mode AC.
⑵ Arus AC dan DC
Rentang pengukurannya adalah 200 μA, 2mA, 200mA, dan 10A, dengan akurasi DC ± (1,2%+2 kata bacaan) dan akurasi AC ± (2,0%+5 kata bacaan). Beban tegangan maksimum adalah 250mV (AC RMS).
⑶ Resistensi:
Rentang ini dibagi menjadi enam level: 200 Ω, 2k Ω, 200k Ω, 20M Ω, dan 20M Ω. Akurasinya ± (2,0% dari pembacaan+3 kata).
⑷ Tegangan konduksi dioda:
Kisarannya adalah 0-1.5V, dan arus uji adalah 1mA ± 0.5 mA.
⑸ Deteksi nilai beta transistor:
Kondisi pengujiannya adalah: VCE=2.8V, IB=10 μ A.
⑹ Deteksi korsleting:
Uji resistansi rangkaian<20 Ω± 10 Ω
