Berbicara tentang Penggunaan Multimeter Digital

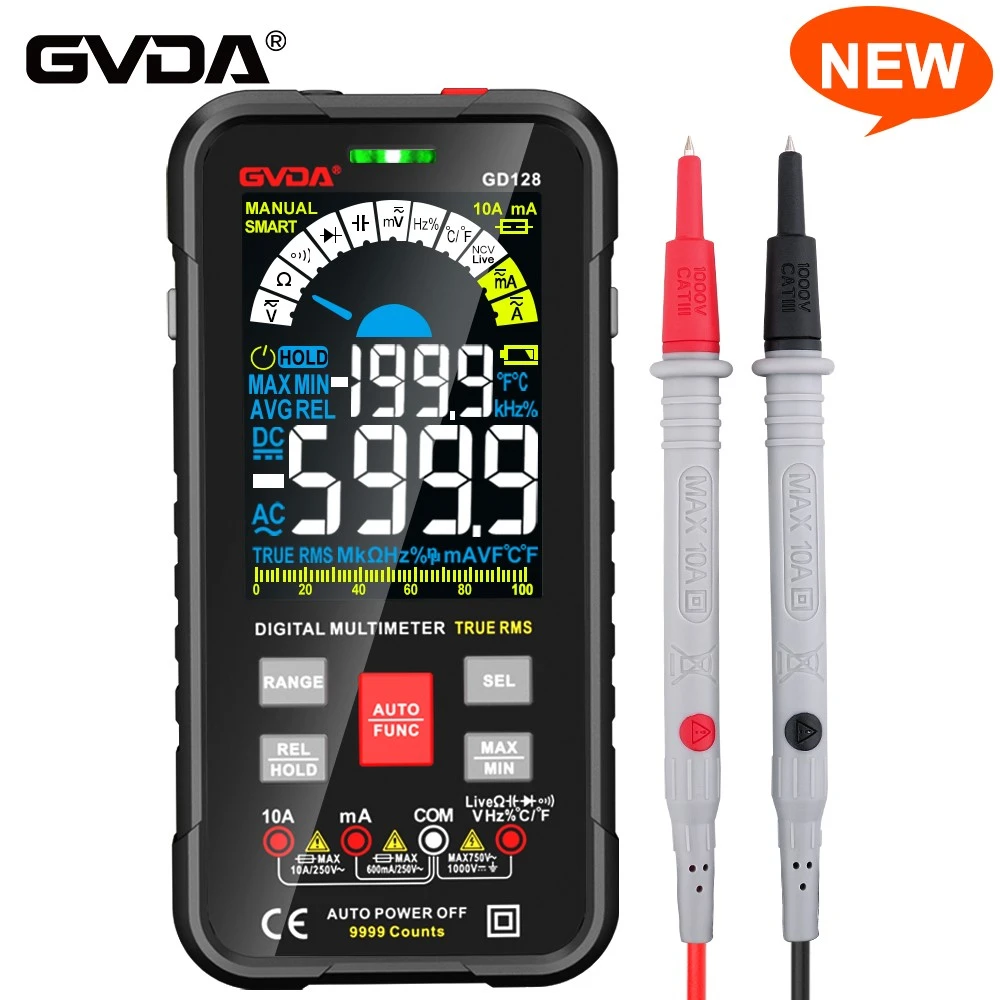

Multimeter awalnya digunakan untuk mengukur tiga besaran fisik tegangan, hambatan, dan arus, sehingga disebut juga multimeter. Dengan kemajuan ilmu pengetahuan dan teknologi, fungsi multimeter terus ditingkatkan, dan multimeter baru telah menambahkan fungsi seperti pengukuran suhu, pengukuran frekuensi, pengukuran dioda, dan pengukuran triode; jenis multimeter juga sudah berkembang dari jenis penunjuk menjadi angka yang bisa langsung menampilkan hasil pengukuran Mode. Saat ini, multimeter digital banyak digunakan karena keunggulan pengoperasian yang sederhana, mudah dibawa, dan pembacaan cepat. Mereka sering digunakan dalam teknologi listrik untuk pemeliharaan sirkuit, diagnosis komponen listrik, dan pengkabelan sirkuit. Artikel ini ditujukan untuk pengoperasian seperti pemeliharaan digital, diagnosis komponen kelistrikan, dan pengkabelan sirkuit. Artikel ini membahas penggunaan multimeter digital, untuk memberikan referensi berharga bagi pemula di bidang kelistrikan.
1 Tindakan pencegahan untuk digunakan
(1) Baca manual instruksi dengan saksama untuk memahami struktur setiap bagian multimeter digital, dan kuasai berbagai fungsi dan batas parameternya selama penggunaan.
(2) Tentukan item pengukuran sebelum pengukuran, tentukan metode pengukuran, dan pilih rentang yang sesuai. Saat mengukur tegangan atau arus yang tidak diketahui, pertama-tama putar sakelar putar ke kisaran maksimum, lalu pilih kisaran yang sesuai setelah pengujian.
(3) Sebelum setiap pengukuran, periksa apakah soket kabel uji merah dan hitam sudah benar, apakah berada pada posisi fungsi yang diperlukan, dan apakah pemilihan rentang pengukuran sudah sesuai.
(4) Selama proses pengukuran, dilarang keras untuk mengganti gigi fungsi sesuka hati. Jika benar-benar perlu mengganti gigi fungsi, kedua kabel uji harus dilepas sebelum pengoperasian. Demikian pula, setelah pengukuran, kabel uji harus dilepas terlebih dahulu dan kemudian dialihkan ke posisi OFF.
(5) Saat mengukur, gunakan satu tangan untuk memegang bagian isolasi kabel uji merah dan hitam untuk pengoperasian.
2. Penggunaan dasar
pengukuran tegangan
Saat mengukur tegangan DC, pertama-tama masukkan kabel uji hitam dan merah ke port umum dan colokan fungsi V; kemudian putar sakelar putar ke posisi V atau mV (Catatan: Jika tegangan DC yang diukur tidak diketahui, Anda harus terlebih dahulu memutar sakelar putar ke posisi V); Terakhir, sambungkan kedua kabel uji secara paralel ke kedua ujung komponen listrik atau catu daya. Pada saat ini, perlu diperhatikan bahwa kabel uji merah dan hitam sesuai dengan kutub positif dan negatif komponen listrik atau catu daya. Setelah nilainya stabil, nilai tegangan DC yang diukur akan ditampilkan pada LCD.
Metode pengukuran tegangan AC pada dasarnya sama dengan tegangan DC, perbedaannya adalah kenop harus diputar ke V~ atau mV~, dan tidak ada perbedaan antara tegangan positif dan negatif saat mengukur.
2.2 Pengukuran arus
Saat mengukur arus DC, pertama-tama masukkan ujung uji hitam ke port publik COM, dan ujung uji merah ke jack 10A atau mA (catatan: jika arus lebih besar dari 400mA, pilih jack 10A, dan jika arusnya kurang dari 400mA, pilih jack mA); kemudian putar sakelar kenop ke A- atau mA- atau uA- (Catatan: Jika arus DC yang terukur tidak diketahui, pertama-tama putar kenop ke A-); terakhir, sambungkan multimeter digital ke sirkuit yang diuji. Pada saat ini, perhatian harus diberikan pada lead uji merah dan hitam masing-masing harus sesuai dengan potensial tinggi dan potensial rendah dari sirkuit yang diuji.
Metode pengukuran arus AC pada dasarnya sama dengan arus DC, perbedaannya adalah kenop harus diputar ke A~ atau mA~ atau uA~, dan kabel uji tidak memiliki polaritas
2.3 Pengukuran Resistensi
Saat mengukur resistansi, pertama-tama masukkan kabel uji hitam dan merah ke port umum dan colokan fungsional Ω; kemudian putar sakelar putar ke Ω; akhirnya sambungkan kabel uji ke kedua ujung resistansi yang diukur secara paralel. Pada saat ini, perlu dicatat bahwa resistansi yang diukur harus dalam rangkaian terbuka, dan tangan tidak boleh menyentuh bagian logam dari kabel uji. Setelah nilainya stabil, baca nilai resistansi dan satuan di layar.
2.4 Pengukuran dioda
Multimeter digital banyak digunakan dalam pengukuran dioda, dan dapat mengukur kualitas, polaritas, dan penurunan tegangan konduksi dioda. Pertama, masukkan kabel uji hitam dan merah masing-masing ke port publik dan colokan fungsi dioda; kemudian putar sakelar putar ke posisi fungsi dioda;
Untuk dioda yang baik dengan polaritas yang diketahui, hubungkan ujung uji merah dan hitam masing-masing ke kutub positif dan negatifnya, dan nilai pada tampilan saat ini adalah penurunan tegangan konduksi dioda.
