Struktur, Prinsip, dan Pemeliharaan Lux Meter Digital

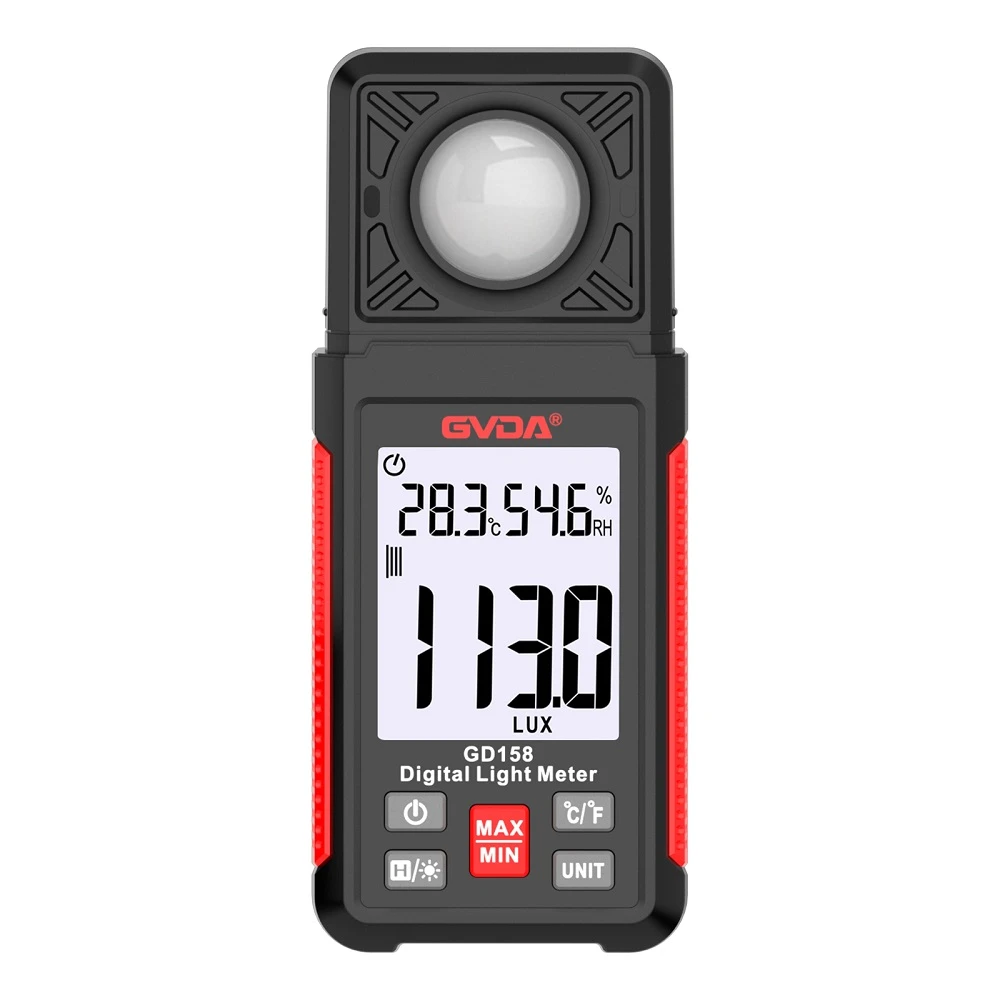

Pengukur pencahayaan digital adalah instrumen khusus untuk mengukur luminositas dan kecerahan. Ini adalah pengukuran intensitas cahaya (iluminansi), yaitu derajat penerangan suatu benda, yaitu perbandingan fluks cahaya yang diperoleh pada permukaan benda terhadap luas yang disinari. Ini terdiri dari fotodetektor, rangkaian penguat pergeseran otomatis, perangkat perekam kurva, perangkat pencetakan digital, dan perangkat tampilan digital instan. Perangkat perekam kurva mengadopsi metode perekaman serat optik tanpa gesekan, dan fotodetektor terdiri dari filter dan sel fotovoltaik silikon biru, sehingga kurva respons spektrum tampak sesuai dengan kurva spektrum visual manusia yang ditentukan oleh Komisi Penerangan Internasional (CIE)
Pengukur pencahayaan digital cocok untuk mengukur intensitas cahaya dalam produksi pertanian, kehidupan sehari-hari, dan perjalanan luar ruangan. Ia menggunakan fotoresistor sebagai perangkat konversi fotolistrik, yang berisi catu daya DC. Rangkaian konversi tegangan, sakelar, fotoresistor, rangkaian pengujian, konverter A/D, dekoder, driver tampilan, dan tampilan dihubungkan secara berurutan secara seri pada terminal keluaran catu daya DC. Model utilitas ini menghindari penggunaan kepala fotometrik, dan hanya memerlukan baterai 3V untuk catu daya DC. Dekoder, driver tampilan, dan tampilan terintegrasi dalam satu kartu sirkuit terpadu, sehingga strukturnya sederhana, ukurannya kecil, mudah dipindahkan, dan memiliki keunggulan respons sensitif.
Prinsip struktur meteran iluminasi digital:
1. Pengantar Pengujian Iluminasi
Iluminasi adalah kerapatan permukaan fluks cahaya yang diterima pada bidang yang diterangi. Illuminometer adalah instrumen yang digunakan untuk mengukur iluminasi pada permukaan yang disinari dan merupakan salah satu instrumen yang paling umum digunakan dalam pengukuran iluminasi.
Petunjuk penggunaan pengukur iluminasi digital:
1. Nyalakan daya.
2. Pilih alat ukur yang sesuai.
3. Buka penutup deteksi cahaya dan sejajarkan bagian depan detektor cahaya dengan sumber cahaya yang diinginkan.
4. Baca nilai terukur pada tampilan meter iluminasi.
Saat membaca nilai pengukuran, jika digit tertinggi menampilkan "1", ini menunjukkan kelebihan beban, dan gigi yang lebih tinggi harus segera dipilih untuk pengukuran.
6. Sakelar penahan data, putar sakelar ke "HOLD", LCD menampilkan simbol "□", dan nilai tampilan terkunci. Putar tombol ke "NO" untuk membatalkan fungsi kunci baca.
Setelah pekerjaan pengukuran selesai, tutupi fotodetektor dan putar sakelar ke "OFF" untuk mematikan daya instrumen.
