Analisis struktural, penggunaan dan tindakan pencegahan multimeter
Multimeter, juga dikenal sebagai multimeter, multimeter, atau multimeter, adalah instrumen pengukuran multifungsi dan multi -rentang. Secara umum, multimeter dapat mengukur arus DC, tegangan DC, tegangan AC, resistansi, dan tingkat audio. Beberapa juga dapat mengukur arus AC, kapasitansi, induktansi, dan beberapa parameter semikonduktor (seperti).
Multimeter terdiri dari tiga bagian utama: kepala meter, sirkuit pengukuran, dan sakelar konversi.
(1) Header: Ini adalah meter arus Magneto Electric DC yang sangat sensitif, dan indikator kinerja utama multimeter pada dasarnya tergantung pada kinerja header. Sensitivitas kepala meter mengacu pada nilai arus searah yang mengalir melalui kepala meter ketika pointer menyimpang ke skala penuh. Semakin kecil nilai ini, semakin tinggi sensitivitas kepala meter. Semakin besar resistansi internal selama pengukuran tegangan, semakin baik kinerjanya. Ada empat garis skala pada kepala meter, dan fungsinya adalah sebagai berikut: baris pertama (dari atas ke bawah) ditandai dengan r atau Ω, menunjukkan nilai resistansi. Ketika sakelar berada dalam kisaran OHM, garis skala ini dibaca. Baris kedua ditandai dengan ∽ dan VA, menunjukkan nilai tegangan AC dan DC dan arus DC. Ketika sakelar konversi berada dalam mode tegangan AC atau DC atau DC saat ini dan rentang berada di posisi lain kecuali untuk AC 10V, garis skala ini dibaca. Baris ketiga ditandai dengan 10V, menunjukkan nilai tegangan AC 10V. Ketika sakelar konversi berada dalam kisaran tegangan AC/DC dan rentang pengukuran berada pada 10V AC, garis skala ini dibaca. Item keempat ditandai dengan DB, menunjukkan tingkat audio.
(2) Garis pengukuran

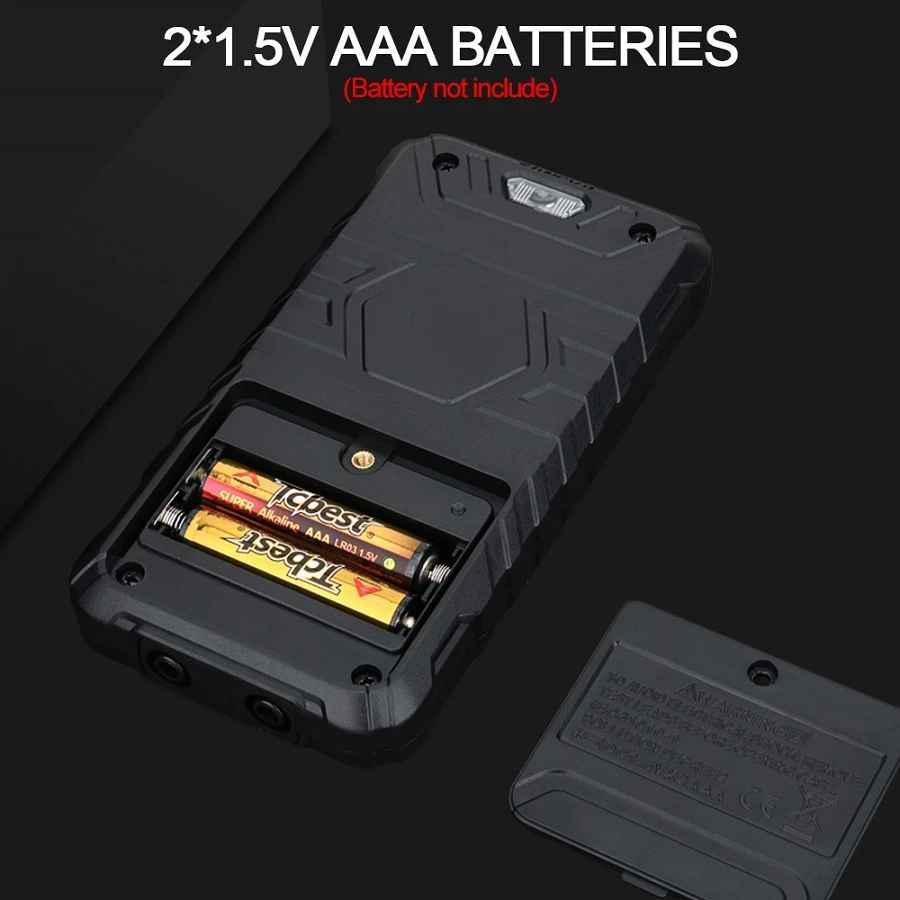

Sirkuit pengukuran adalah sirkuit yang digunakan untuk mengubah berbagai sinyal yang diukur menjadi arus DC kecil yang cocok untuk pengukuran meter. Ini terdiri dari resistor, komponen semikonduktor, dan baterai
Ini dapat mengonversi berbagai jenis pengukuran (seperti arus, tegangan, resistensi, dll.) Dan rentang yang berbeda menjadi batas tertentu arus DC kecil melalui serangkaian pemrosesan (seperti perbaikan, pengalihan, divisi tegangan, dll.) Dan mengirimkannya ke meter untuk pengukuran.
(3) sakelar konversi
Fungsinya adalah memilih berbagai sirkuit pengukuran untuk memenuhi persyaratan pengukuran dari berbagai jenis dan rentang. Biasanya ada dua sakelar sakelar, masing -masing diberi label dengan roda gigi dan rentang yang berbeda.
